NVH，即指噪聲（Noise）、振動（Vibration）和聲振粗糙度（Harshness）。在成熟的車企，NVH技術是標配，其主要目標是降低車輛的噪音和異響。不過，在上汽集團技術中心“攻城獅”顧彥的眼里，NVH還等于Not Very Happy，也就是“不開心”的意思。那么，如何才能去除噪音和異響并保留舒適和優美的聲響？為此，上汽獨創了Sound Tuning聲音技術。

Sound Tuning——聽見想聽的聲音

統計資料顯示，約1/3的整車故障問題和車輛的NVH問題有關系。也就是說，1/3左右的車輛故障問題，都可以通過聽覺來察覺。因此，車輛聲音品質不僅關乎駕乘感受，更是衡量整車品質的重要指標。然而，去除嘈雜與喧囂，只是NVH技術的基本要求，在此基礎上更多地關注聲音的品質，并留下美好的聲音，才是上汽NVH技術的進化目標。

▲參加“品音之旅”的媒體代表走進上汽集團技術中心

而據一項針對26-40歲人群的調研數據顯示，榮威RX5的目標消費群體希望巡航駕駛時車內安靜，在加速時又能夠感知到比較舒適的加速聲音。針對顧客的駕乘聽覺感受，上汽通過強大的數據模擬能力以及深入的性能研發，創建了Sound Tuning的聲音技術。

Sound Tuning技術能夠確保車輛在滿足噪聲強制環保法規要求的同時，消除不正常的振動噪音，降低和平衡常見的風噪、路噪、動力總成聲音，并把系統產生的聲音以及用戶操作聲音調整至最佳，以達到最佳的聲音品質，從而激發用戶駕駛欲望、提升用戶駕駛樂趣，讓用戶聽到想聽的聲音。

幸運的是，上汽集團將Sound Tuning技術率先應用到了首款量產互聯網汽車榮威RX5身上，其唯一目的就是要將榮威RX5打造成一個移動的“微型消聲室”。

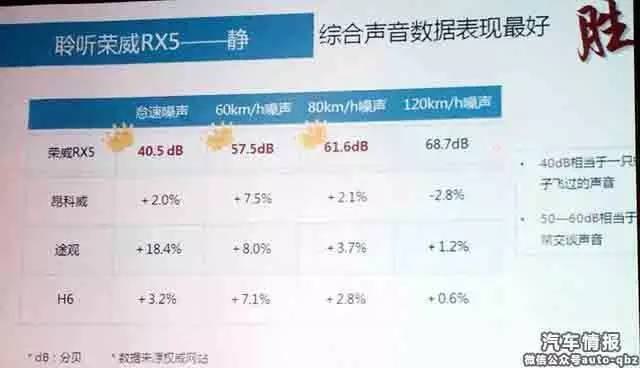

▲榮威RX5與競品之間的數據表現對比

然而，要把榮威RX5打造成一個移動的微型消聲室，為用戶提供一個寧?kù)o舒適的車內環境、讓用戶“聽到想聽的聲音”并不容易。一方面是因?yàn)楫愴懗霈F(xiàn)的原因眾多，難以消除，而且客戶心理上對一輛車的性能、動力和豪華等級的聲學感受各不相同，眾口難調。另一方面，對定位于中型SUV的榮威RX5來說，NVH調試的難度更大，因?yàn)镾UV車型迎風面較大，風測分流形態使風阻系數比轎車更大。盡管如此，打造最佳的聲音品質并非不可能。

攻城“三字訣”——堵、隔、消

那么，榮威RX5這個“消聲室”又是如何打造出來的？在與《汽車情報》交流過程中，上汽集團技術中心的工程師“一不小心”暴露了自己的“三字訣”，那就是“堵、隔、消”。

根據小編的粗淺理解，堵即“堵住所有的縫隙”、隔即“彈簧隔振、雙墻結構隔聲”、消即“尖劈吸聲材料”。

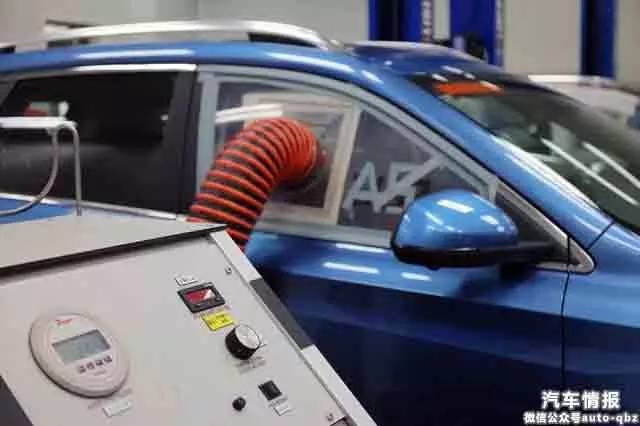

▲榮威RX5密封實驗室-通過氣密性試驗測試調整車身氣密性

如何堵？上汽集團為榮威RX5提供了嚴謹細節的技術支撐，眾所周知，整車上有眾多的電器線束、拉鎖、管路與車外相通，這些穿通件產生的縫隙、開孔在1%裸露狀態下，就會帶來的50%的隔聲量下降。因此，榮威RX5對車身開孔采用了double senling 的雙層密封處理，消聲室光潔的地面上僅僅為排氣和數采系統預留了少數的地下管線，以降低開孔的影響。

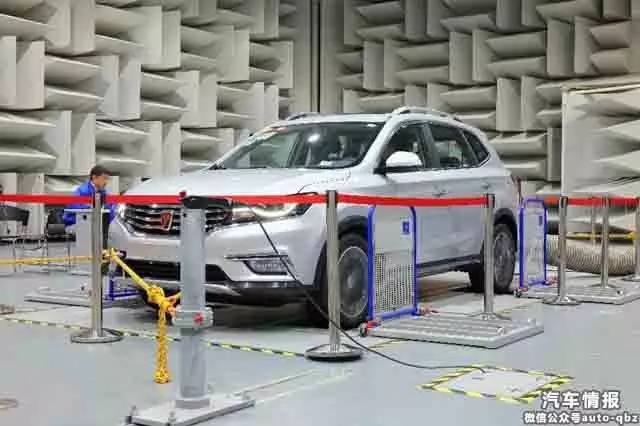

▲榮威RX5整車轉鼓半消聲室-帶有四驅轉股-測試車輛在加速過程中的噪聲曲線

在隔振方面，榮威RX5通過懸置的調試來控制來自路面或發動機的振動沖擊，從而最大程度減低車內抖動；通過采用打擊中心理論精心布置懸置位置，使得傳遞到的振動能量車身衰減掉90%以上，保證車輛不受打擾的文件，營造舒適平順的乘坐感受。

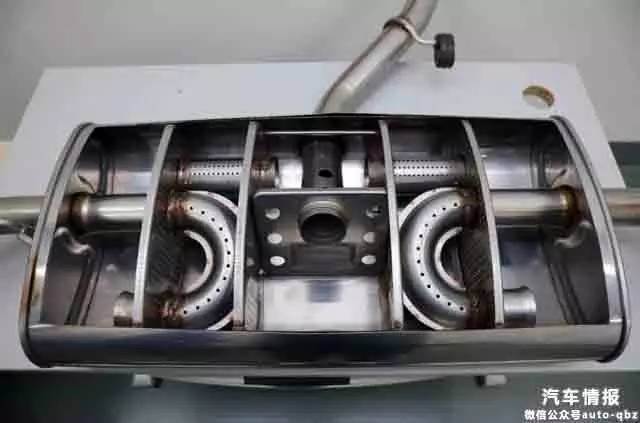

▲榮威RX5排氣消音器內部-管路直徑、小孔大小、空腔大小進行設計，吸收反射不同頻率的噪聲

隔音方面，榮威RX5設置了“雙墻”，一是”防火墻“鈑金，二是EVA塑料重層，并在兩墻之間填充PU泡沫用于吸音。從而使得飾板與車身鈑金巧妙結合，形成多層墻結構，在有限的空間條件下極大提高整車隔音性能。同時，阻擋掉車外的絕大部分噪音，只讓適當?shù)穆犯新曇魝鬟f到車內，從而保證駕駛者與車輛本身的無障礙溝通。

▲榮威RX5車門板內-鋪滿了吸音材料，可將95%的入射聲波吸收耗散掉

在“消”上榮威RX5更可謂匠心獨運，從座椅的打孔設計就可見一斑。據汽車情報了解，RX5的座椅打孔設計借鑒了尖劈的吸聲技術，既美觀又暗藏“玄機”，大幅吸收了高頻聲音。RX5還多處精選微米級別的纖維絲材料。多部件車身如車身立柱、門飾板、儀表臺等處處鋪滿了吸聲材料，吸聲系數可達0.95，可將95%的入射聲波吸收耗散，達到終極靜音的目的。

十大試驗室，為RX5裝上消聲室

榮威RX5的“三字訣”看上去非常簡單，甚至是一點就破?？闪_馬不是一天建成的，毫無客氣的說，如果沒有高標準的試驗室來提供技術以及理論數據支撐，一切都是紙上談兵。

▲榮威RX5密封實驗室-通過氣密性試驗測試調整車身氣密性

上汽集團技術共設置了10類NVH試驗室，包括全消混響試驗室、四輪轉鼓半消聲試驗室和密封試驗室等，《汽車情報》也有幸到這些試驗室進行了一一參觀。可以說，無論從投資、規模還是技術標準來說，這些試驗室都是國際領先的，而這才得以讓上汽打造出“最懂”用戶聽覺需求的榮威RX5。

全消混響試驗室

1米多厚的大門，縱橫交錯的條狀物、凌空而建的鋼絲網以及網下的“暗樁”，共同構造了一個科技感十足的空間——全消聲室，它主要的功能就是測試電機、喇叭等汽車零部件的聲功率。條狀物叫尖劈，能有效地吸收所有入射聲音。為了提高消聲室對固體聲和空氣聲的隔聲效果，整個房間還采取了與原有建筑完全分離的“房中房”式隔聲結構，這樣層層“包裹”之下，整個消聲室的本底噪聲只有8.2分貝，在不動不說的狀態下，自己心跳聲也聽得清清楚楚。

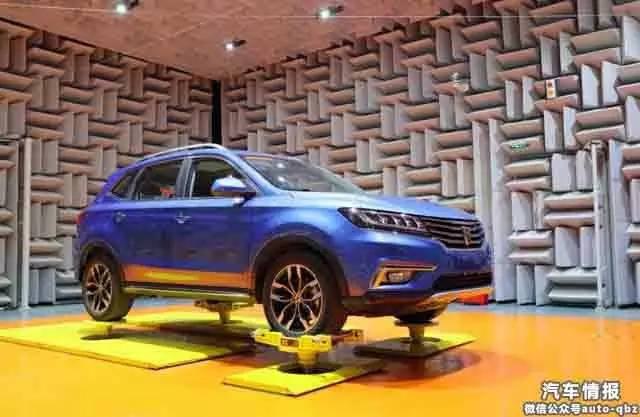

▲榮威RX5全消混響實驗室-隔聲吸聲性能測試

據工程師介紹，“房中房”結構、“尖劈吸聲”原理，也同樣應用在了榮威RX5上。比如，榮威RX5利用飾板與車身鈑金巧妙組合，形成多層墻結構，在空間有限的條件下極大地提高了整車隔聲性能，同時還能阻擋掉絕大部分的車外噪聲，只讓適當?shù)穆犯新曇魝鞯杰噧?nèi)，從而讓駕乘者無障礙地盡情溝通；再比如根據尖劈吸聲的設計原理，榮威RX5在車身立柱、門飾板、儀表臺等處處鋪滿了吸聲材料，可將95%的入射聲波吸收耗散掉，達到消聲的目的。

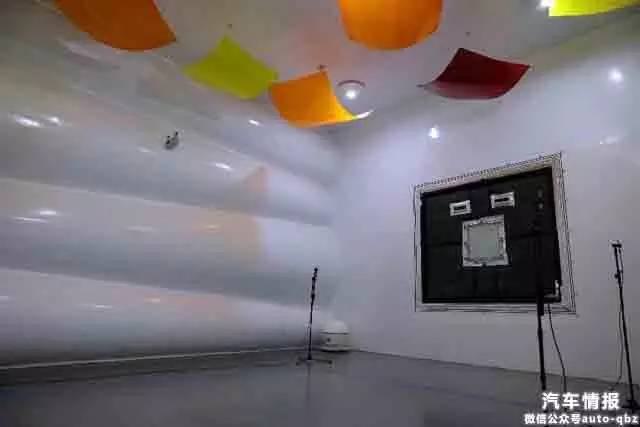

在全消聲室的隔壁是混響室，它可以測試材料的吸聲系數和整車隔聲量?；祉懯业恼w澆注成型的不規則形狀，其中兩面墻是由一根根形狀不一的圓柱體組成，頂部是五顏六色并有一定弧面的亞克力，并且六個面的表面都是光滑的。這種構造有點像劇院的設計，能充分反射聲能，并能使其在房間中充分?jǐn)U散。這個混響室容積達到304.7立方米，是目前國內唯一一個能開展整車級隔聲試驗的混響室。

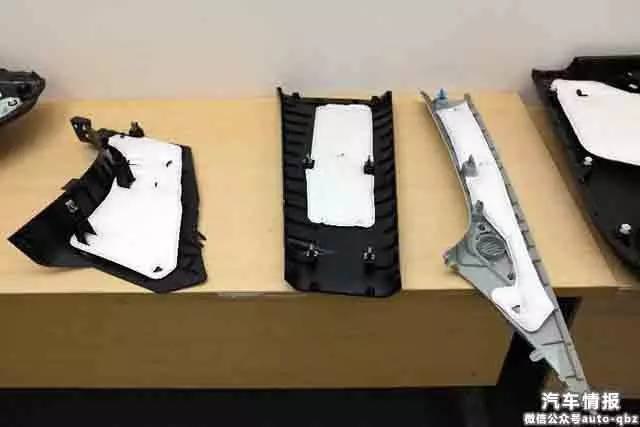

▲榮威RX5車內飾板背面-鋪滿了吸音材料，聲音吸收率達到95%

榮威RX5在我們看不到的地方，比如儀表臺、立柱、飾板等背面都布置了吸音棉，這些看不到的吸音棉都是在這個試驗室進行的對比測試。在吸音棉光潔平整外表下的微米級纖維絲，就是工程師在試驗室經過大量對比測試后，選出的隔聲效果極佳的材料。當聲波入射時，纖維絲隨之振動，能夠?qū)⒙暷苻D(zhuǎn)換為熱能耗散掉，達到降低車內聲音混響，提高聲音品質的目的。

四輪轉鼓半消聲試驗室

四輪轉鼓半消聲試驗室主要用于車輛加速行駛時車外噪音的測量、排氣系統噪音測試及優化設計、動力傳動系統的噪音測試與分析、車內噪音分析優化以及聲音品質測試等。工程師介紹，這個試驗室由國際三大消聲制造商——IAC Acoustics負責建造，總投資超過1.2億元，是國內一流的半消聲試驗室。

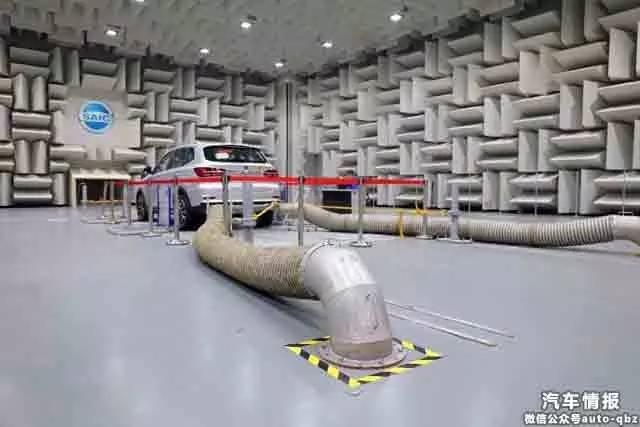

▲榮威RX5整車轉鼓半消聲室-開發提高整車振動噪聲性能的技術

半消聲室中有一臺四電機獨立控制的轉鼓系統，可以對前驅、后驅以及四驅車進行測試。據工程師介紹，榮威RX5在這臺轉鼓上，最高能以250km/h的速度運行，基本模擬到了日后實車在所有路況下的行駛速度。同時，這臺轉鼓堪稱世界上最安靜的轉鼓，100公里/小時的時速下，轉鼓運行噪聲只有45分貝，就像凌晨的住宅小區一樣安靜。這種狀況下，能夠最大程度評估整車NVH性能，以便工程師做出改進優化。

▲榮威RX5整車轉鼓半消聲室-帶有四驅轉股-測試車輛在加速過程中的噪聲曲線

工程師還告訴我們一個“秘密”——整間試驗室2300多噸的重量是端坐在彈簧之上的。這樣做能夠消除大地震動對試驗室的影響。榮威RX5也采用了類似的做法，它通過懸置的調試衰減來自路面或發動機的振動沖擊，以使車內抖動更??；通過采用打擊中心理論精心布置懸置位置，使得傳遞到車身的振動能量衰減掉90%以上，打造車輛不受打擾的穩健，為消費者營造舒適平順的乘坐感受。

密封試驗室

密封試驗室可以測試分析整車和白車身的氣密性，對調試發動機高頻噪聲、輪胎噪聲、風噪聲等的隔音有重要參考價值。參觀的時候，正好碰上工程師在做榮威RX5和昂科威的氣密性對比試驗。通過觀察設備發現，榮威RX5和昂科威的充氣流量值分別為67cfm和79cfm，說明榮威RX5密封性更好。

▲榮威RX5路況模擬-如過減速帶、顛簸路面等路段行駛工況，真實檢測哪些部件有異響

在實驗過程中，我們也用手摸了一下榮威RX5的車身縫隙，幾乎感覺不到有漏氣的地方。工程師還介紹到，之前的試驗數據顯示，途觀、哈弗H6的充氣壓力值分別為99.6cfm和131.5cfm，相比之下榮威RX5的密封性更出色。

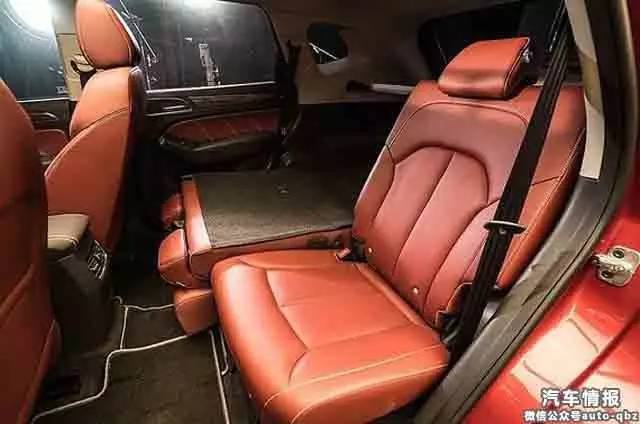

▲榮威RX5的座椅開孔十分有講究

榮威RX5之所以能達到這么好的氣密性，關鍵就在與車身的開孔處理上。我們知道，一輛車上有眾多的電器線束、拉鎖、管路與車外相通，這些穿通件產生的縫隙、開孔，在1%裸露狀態下會帶來50%的隔聲量下降。針對這種情況，工程師對榮威RX5的車身開孔采用了double sealing的雙層密封處理，很好的堵住了車身縫隙，密封性和噪音都得到很好的控制。

如果說榮威RX5是一個移動的微型消聲室，那么試驗室就是放大版的榮威RX5。當用戶踏進榮威RX5的座艙，一聲悅耳的關門聲，是榮威RX5追求聲音品質的最直觀體現，伴隨著車輛啟動后悅耳的機械聲，一個專屬于你的移動智能空間也隨之開啟。

在兼顧世界級造型設計、世界級動力科技的基礎上，榮威RX5以世界級的靜音科技Sound Tuning，打造最有質感的車內聲音品質，做“最懂”聲音也“最懂”用戶的互聯網汽車。
