在軟件開發過程中，我們希望軟件可以運行無誤。但是常常事與愿違，程序經常跑飛，或者卡死。原因有很多，有可能是因?yàn)檐浖?strong>系統設計的原因，或者外部傳感器的失效，再或者是程序的Bug等。為了防止程序在出現問題之后，可以順利復位和重啟，攻城獅的好朋友，看門狗應運而生。

看門狗的工作原理是，主程序需要在規定的時間內，對看門狗進行一定的操作，讓看門狗知道，主程序還在正常運行。而這個操作，程序媛稱為喂狗，而程序猿叫踢狗。因人而異，意思都是一樣的。狗還是那個狗。自古就有的舔狗。

下面我們來看一下看門狗的種類：

- 普狗 （普通的看門狗）

- 窗戶狗

- 問答狗

普通的看門狗，以下簡稱普狗，普狗養起來比較糙，只需要單片機在規定時間段踢一腳就好，具體怎么踢，因單片機和外部電路而異，新一代有功能安全需求之后的單片機集成了內部看門狗，需要一定的指令來喂狗，比如英飛凌的Aurix，就需要兩個不同的步驟，首先需要一個密碼寫入操作，之后還需要在規定時間內完成密碼驗證操作才可以完成喂狗操作。如果不在規定時間或者不按正確的步驟踢，就會被狗咬，進而重啟系統。外部電路的普狗通常的操作是通過對單片機引腳的拉高拉低進行喂狗操作。古董級的單片機如果沒有普狗外設的話，需要用一個本就為數不多的定時器實現。在主程序超時之后，定時器中斷服務程序通過無條件轉移指令把PC的值指向初始化函數入口。此處就不展開談普狗了。

窗戶狗：窗戶狗的意思是用戶軟件需要在規定的窗口時間內喂狗，如果太早和太晚，都會被狗咬，進而重啟系統。

窗戶狗相比于普狗的好處在于，如果主程序程序錯誤恰好卡死在踢狗程序的話，普狗是沒法識別的，因?yàn)?strong>一直在喂，就算把普狗撐死了也沒法識別。

窗戶狗，內部實現原理大同小異，基本是一個定時器的兩個Channel，一個負責對主程序時間的監控，比如100ms，另一個負責對時間窗口的比較。比如在100ms內的90-100ms內允許用戶程序踢狗。

問答狗：?jiǎn)柎鸸返?strong>花樣就比較多了，通常以獨立的外部芯片為主，也有單片機自帶的問答狗外設。在工業界的應用也較廣泛。以下我們舉個例子詳細說明：

TI TPS6594 PMIC， 這個芯片主要用于供電電路的設計，但是在上面集成了看門狗功能。

如圖所示，問答狗通過通訊協議（SPI或者I2C）跟外部相連，目的是為了和用戶交換信息。進而進行一問一答，這也是為什么我給他起名叫問答狗的原因。較真來說，一問一答是不對的，根據不同的問答狗芯片的設計，可能不止一問一答。但是基本的目的和實現邏輯是，問答狗通過跟主程序的信息交換，來驗證不僅僅是程序執行時間這一個簡單的需求，程序員有多大膽，它就有多大產。具體的應用比如可以為，驗證不同軟件模塊或者函數的執行順序，驗證數據的處理順序，驗證訪問客戶的真實性等等。

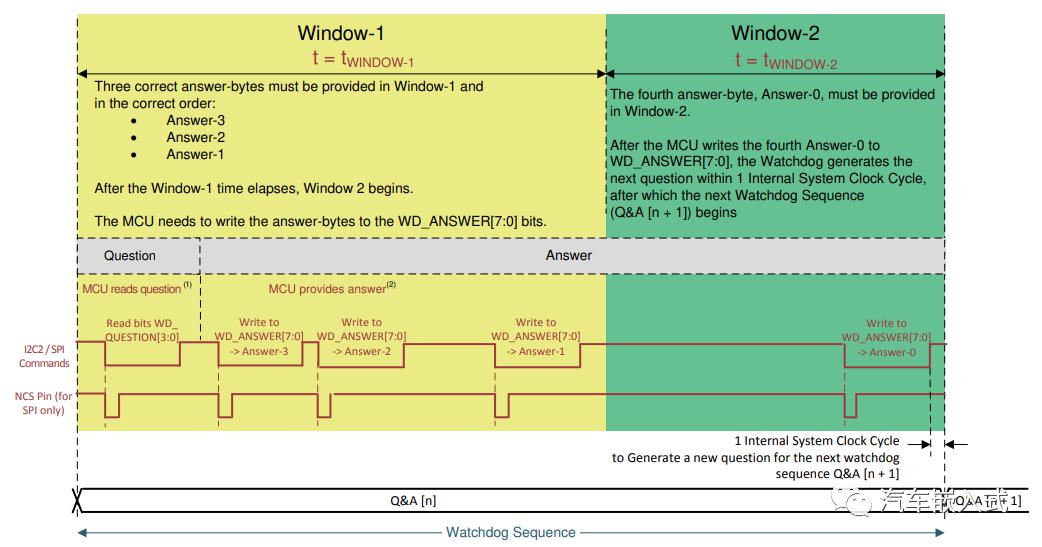

德儀這個芯片的實現方式如下圖所示：

單片機通過 SPI 或者 I2C來首先從問答狗拿到問題，然后在規定的第一個時間窗戶內，發送根據這個問題計算好的三個回答，然后在第二個時間窗口內，發送第四個回答。只要任何一個回答錯誤或者回答的時間窗口期沒有吻合的話，問答狗就會通過拉低單片機的 Reset 引腳進行重啟。具體問題和回答的計算，此處就不展開了，每個芯片廠家的實現方式不一樣。常用的是CRC計算。感興趣的朋友可以自行了解或者留言提問。

后言：各種看門狗層出不窮，每個廠商都在爭奇斗艷的推出不同的功能，但是究其根本原因，市場需求的爆發是因為法律法規的推進，比如本公眾號的另一個系列，功能安全系列，到底啥玩意是功能安全-3

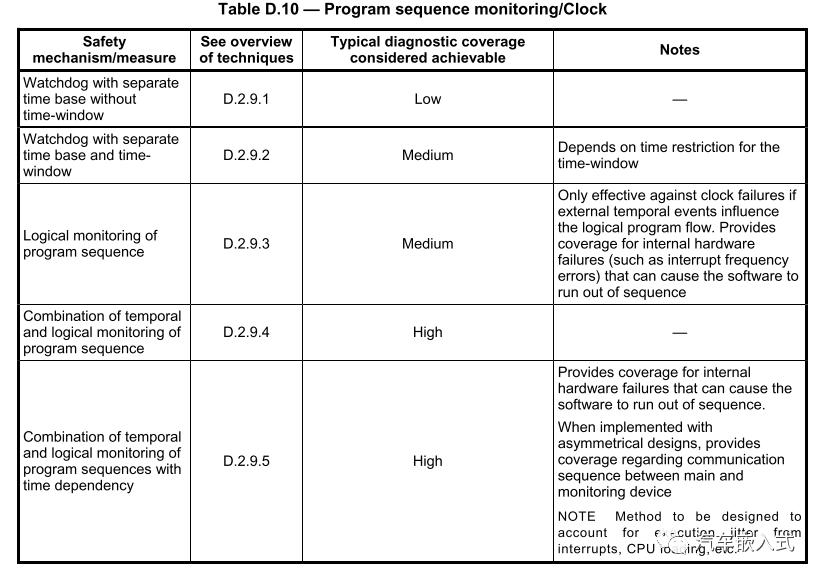

在ASIL C/D 的系統里，就規定了對于看門狗的要求. 比如說獨立的時間和檢查程序執行順序等。如下圖， 喜歡的朋友也可以追一下功能安全系列
