近年來，科技日新月異，隨著機器視覺、人工智能的迅速發展，相關行業對數據采集系統的性能要求更加苛刻，要求能夠同時采樣的通道更多，采樣的精度和速度要求更高。在雷達，航天，視頻傳輸，工業控制等領域，采樣率、分辨率、傳輸速率成為評價超高速數據采集系統的最重要技術指標，所以芯片的選擇就變得尤為重要，既需要具備高精度、高采樣速率等模塊，又需要可以嵌入操作便捷、用戶體驗更友好的操作系統，實現良好的人機交互功能。

Zynq-7000是Xilinx推出的一款全可編程片上系統（All Programmable SoC）。該芯片集成了ARM Cortex A9雙核與FPGA，所以ZYNQ是一款SoPC芯片。其架構如下圖：

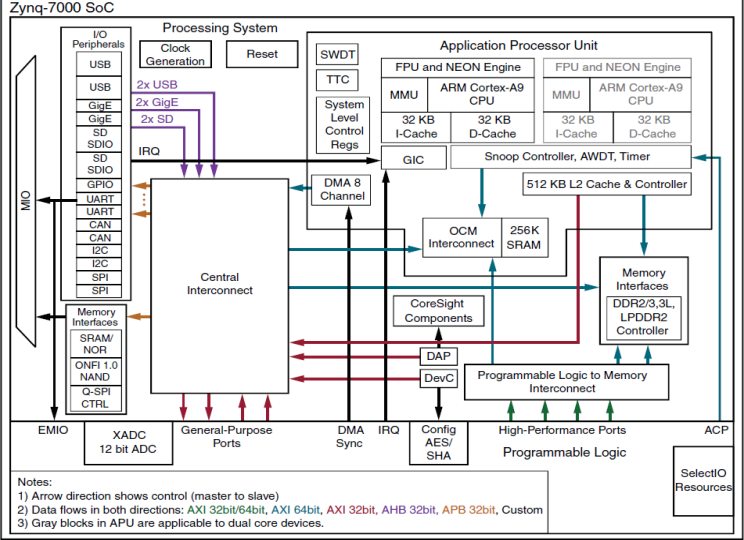

Zynq-7000架構圖

Zynq-7000 器件配備雙核 ARM Cortex-A9 處理器，該處理器與基于 28nm Artix-7 或 Kintex®-7 的可編程邏輯集成，可實現優異的性能功耗比和最大的設計靈活性。Zynq-7000 具有高達 6.25M 的邏輯單元以及從 6.6Gb/s 到 12.5Gb/s 的收發器，可為多攝像頭駕駛員輔助系統和 4K2K 超高清電視等大量嵌入式應用實現高度差異化的設計。Zynq-7000 SoC 系列集成 ARM 處理器的軟件可編程性與 FPGA 的硬件可編程性，不僅可實現重要分析與硬件加速，同時還在單個器件上高度集成 CPU、DSP、ASSP 以及混合信號功能。這既能通過ARM處理器搭載Linux系統實現良好的人機交互功能，還能通過靈活的FPGA硬件設計，實現高速數據采集系統的采集工作。

米爾MYC-C7Z010/20-V2核心板

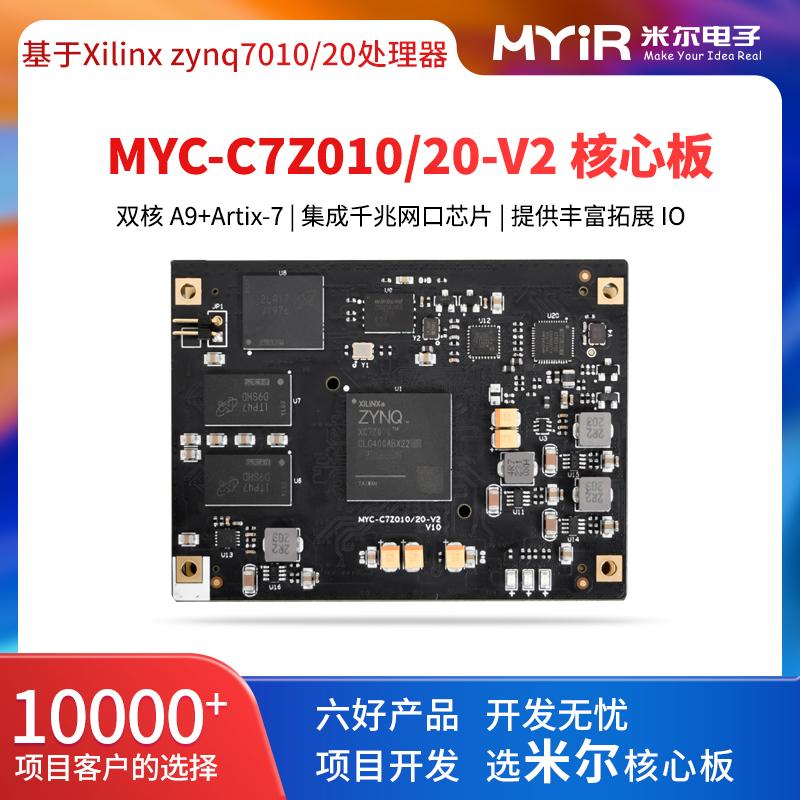

MYC-C7Z010/20-V2（核心板）

基于Zynq-7000 SoC平臺，米爾電子升級開發出MYC-C7Z010/20-V2核心板及開發板，基于 Xilinx Zynq-7000 SoC 高性能低功耗處理器，集成 PS 端單核/雙核 Cortex-A9 ARM+ PL 端 Artix-7 架構可編程邏輯資源，最高主頻可達 866MHz；使用10層沉金工藝生產的PCB板，獨立的接地信號層；該款核心板主要應用在雷達、導彈、通信、聲納、遙感、地質勘探、振動工程、無損檢測、智能儀器、生物醫學工程等眾多領域。

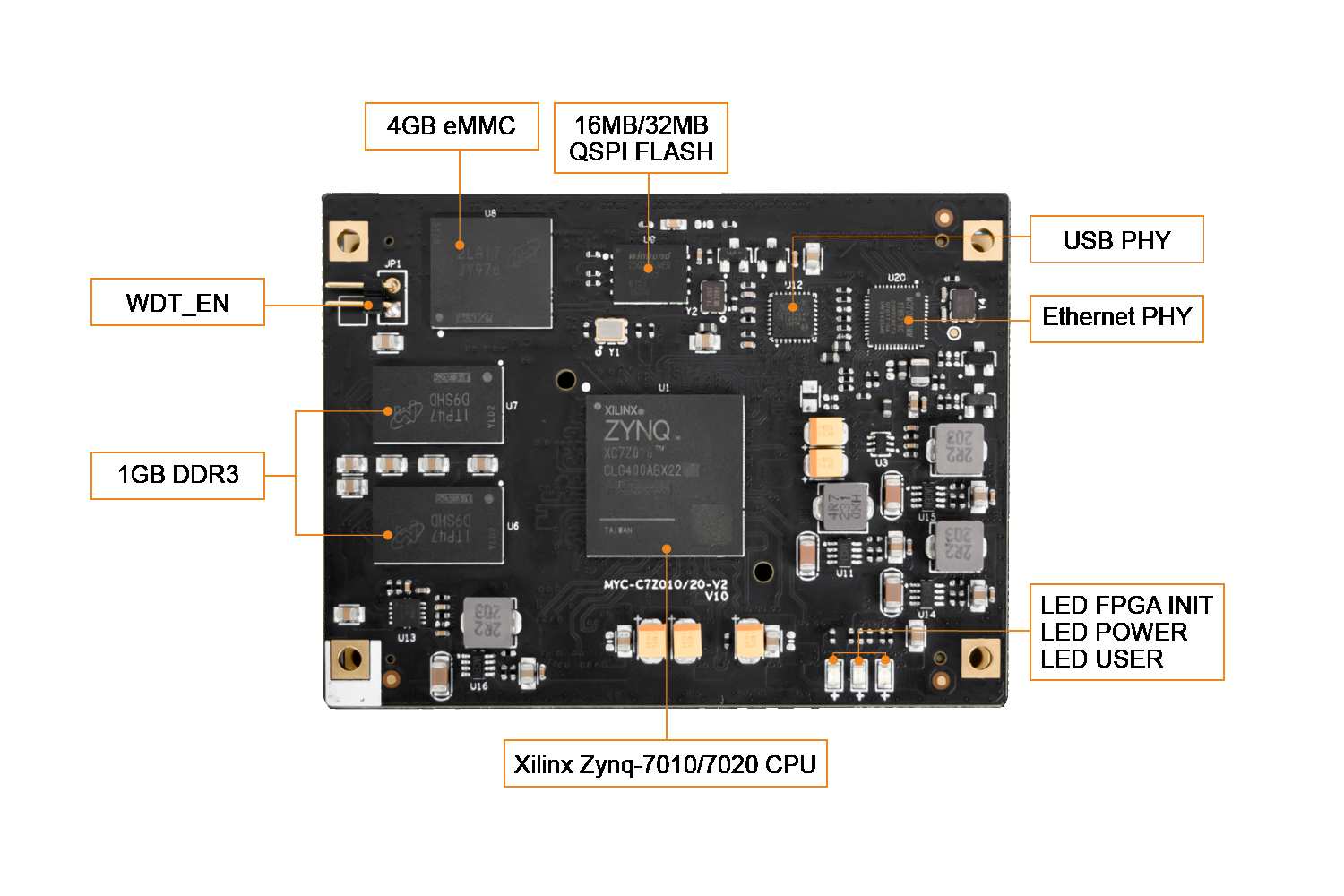

MYC-C7Z010/20-V2核心板簡介

?基于 Xilinx Zynq-7000 SoC 高性能低功耗處理器，集成 PS 端單核/雙核 Cortex-A9 ARM+ PL 端 Artix-7 架構可編程邏輯資源；

? PS 端最高主頻可達 866MHz；

?支持 USB 2.0、SDIO、千兆網等多種高速接口，同時支持 I2C、SPI 等常見接口；

?支持兩路 12bit MSPS ADC，多達 17 個差分輸入通道；

?多達 54 個復用 I/O 引腳，用于外設引腳分配；

? PS 端可通過 EMIO 配置 PL 端 IO，支持共享內存，支持 PS 端和 PL 端數據協同處理；

? PL 端可編程邏輯單元數量區間為 23K-85K，內部集成的 Block RAM 可達 4.9MByte；

?可通過 PS 端配置及燒寫 PL 端程序，且 PS 端和 PL 端可以獨立開發，互不干擾；

?核心板體積極小，大小僅 75mm*55mm；

?連接穩定可靠，采用工業級精密 B2B 常規連接器，保證信號完整性；

?提供 PL 端與 PS 端的片內通信開發教程。

配套MYD-C7Z010/20-V2開發板

（1）提供核心板引腳定義、可編輯底板原理圖、可編輯底板 PCB、芯片 Datasheet，縮

短硬件設計周期；

（2）提供系統燒寫鏡像、內核驅動源碼、文件系統源碼，以及豐富的 Demo 程序；

（3）提供完整的平臺開發包、入門教程，節省軟件整理時間，上手容易；

（4）提供詳細的異構通信開發教程，很好的解決開發瓶頸；

（5）提供基于 Qt 的圖形界面開發教程。

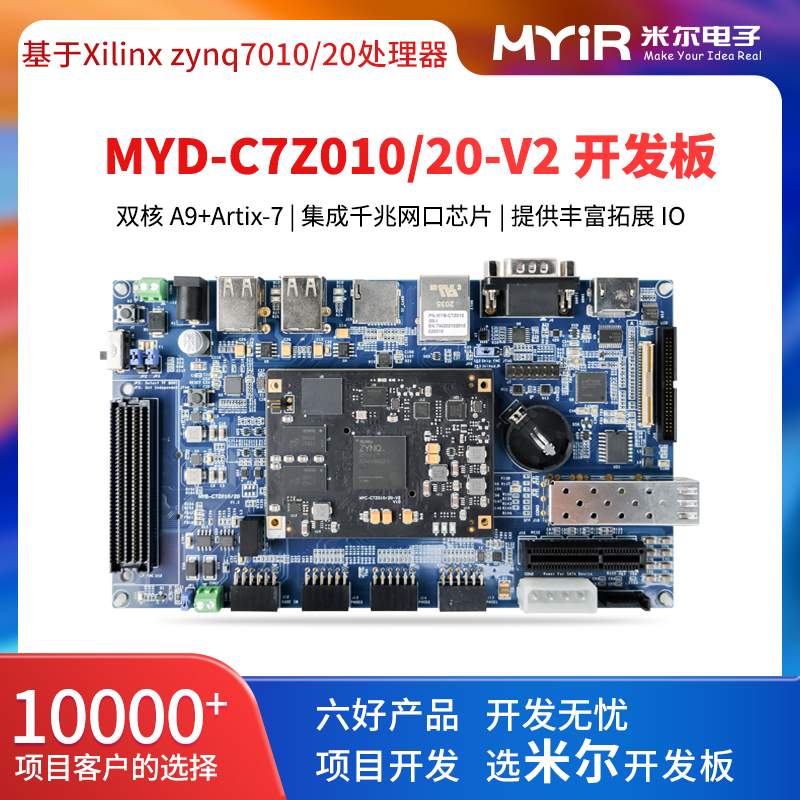

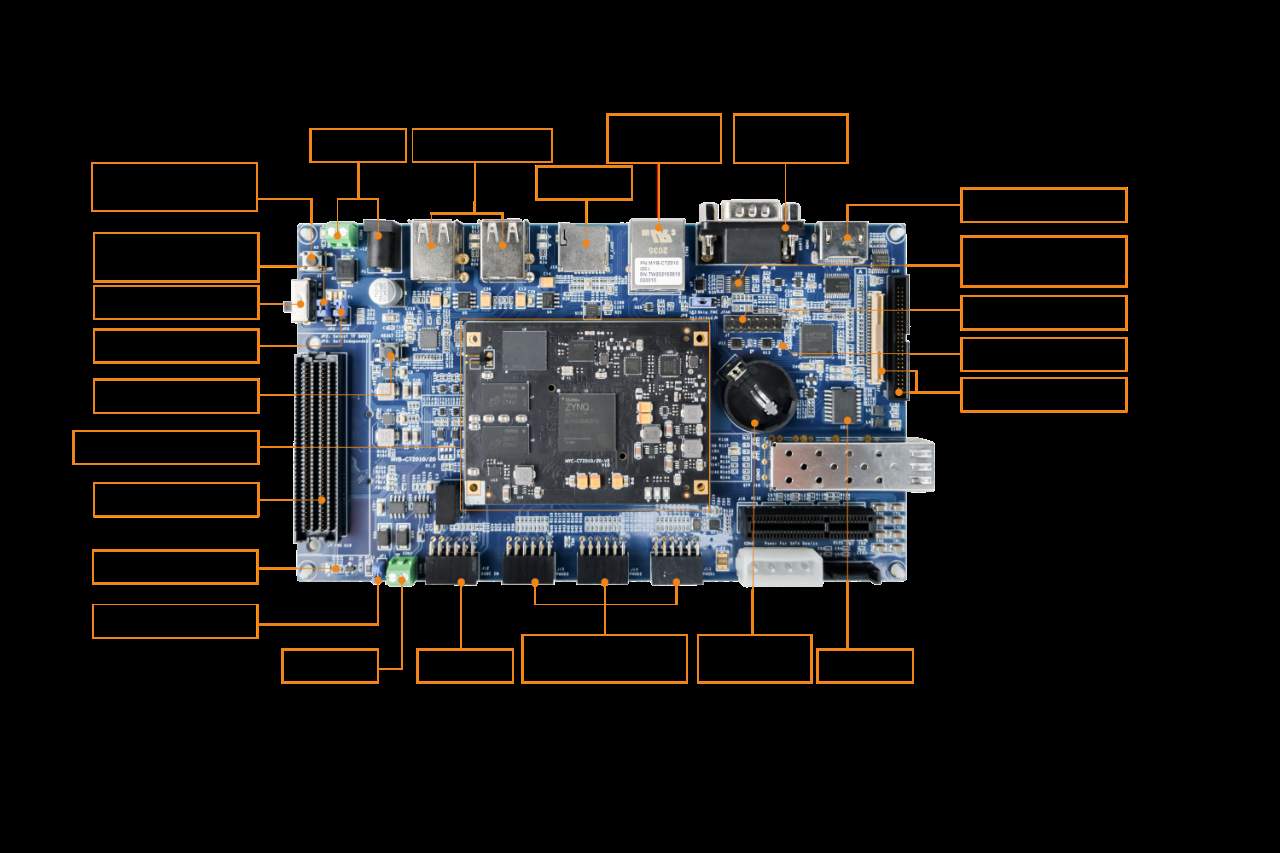

MYD-C7Z010/20-V2（開發板）

附MYD-C7Z010/20-V2資料：

SOC：Xilinx Zynq-7010/20 高性能雙核ARM Cortex-A9處理系統（PS），F(xiàn)PGA架構：可編程邏輯單元XC7Z010（28K，約43萬邏輯門）XC7Z020（85K，約1.3M邏輯門）。

系統內存：1GB DDR3 SDRAM（512MB*2）、

存儲：4GB eMMC，QSPI 默認32MB，TF CARD槽（支持外部啟動）

網絡：一路千兆網口

視頻：HDMI接口，LCD接口

USB：USB HOST*4

JTAG：1路PS/PL復用 JTAG接口（進行編程調試下載）

供電：核心板：5V/0.5A，開發板：12V/0.5A

尺寸：190mm x 110 mm
