2.5.1  General選項卡

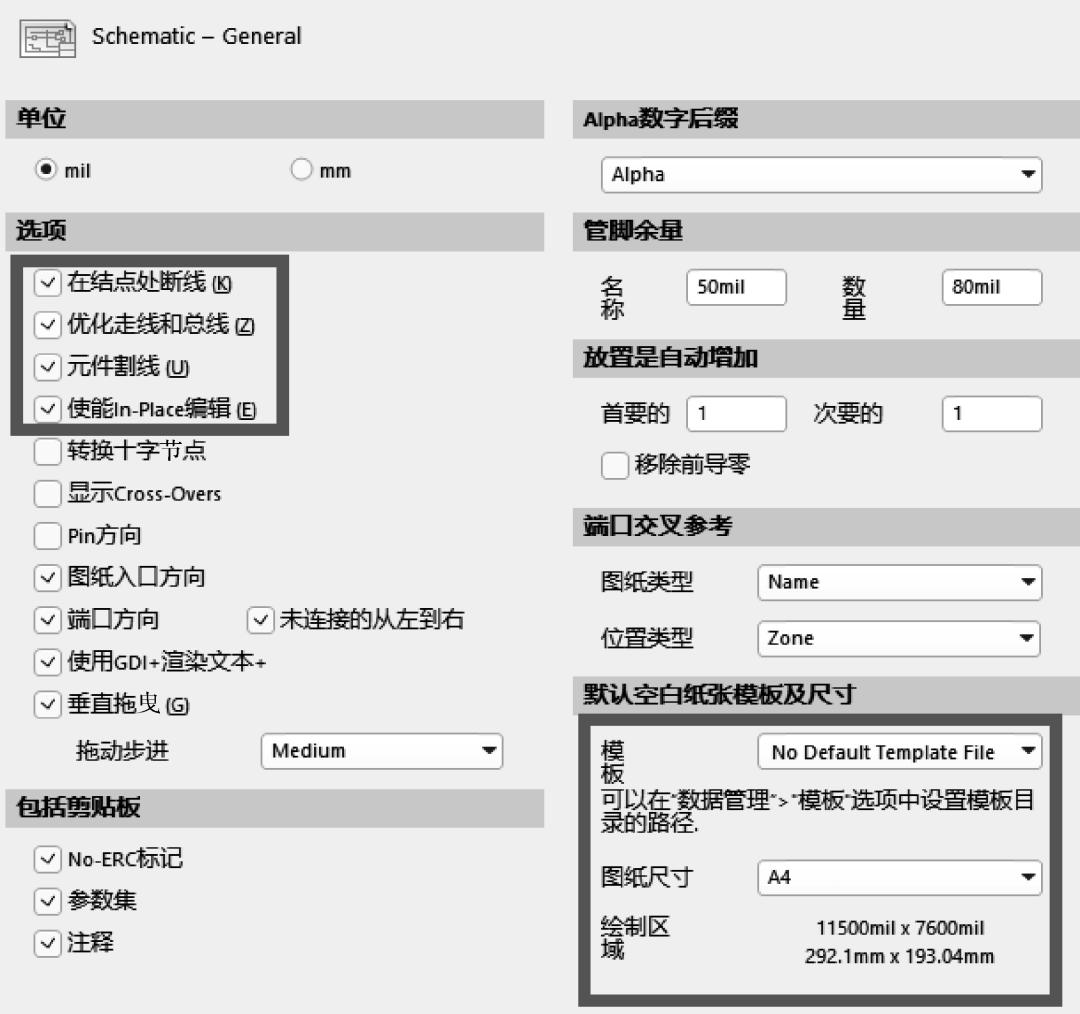

General選項卡包含Altium Designer原理圖的一些常規設置。在系統參數設置窗口中找到“Schematic-General”選項卡，出現如圖2-20所示的界面。為了使讀者充分了解常見設置的作用，在此對常見設置進行說明。

▲圖2-20  General選項卡的設置

（1）優化走線和總線：這個選項主要針對畫線，對于重復繪制的電氣導線會進行移除。

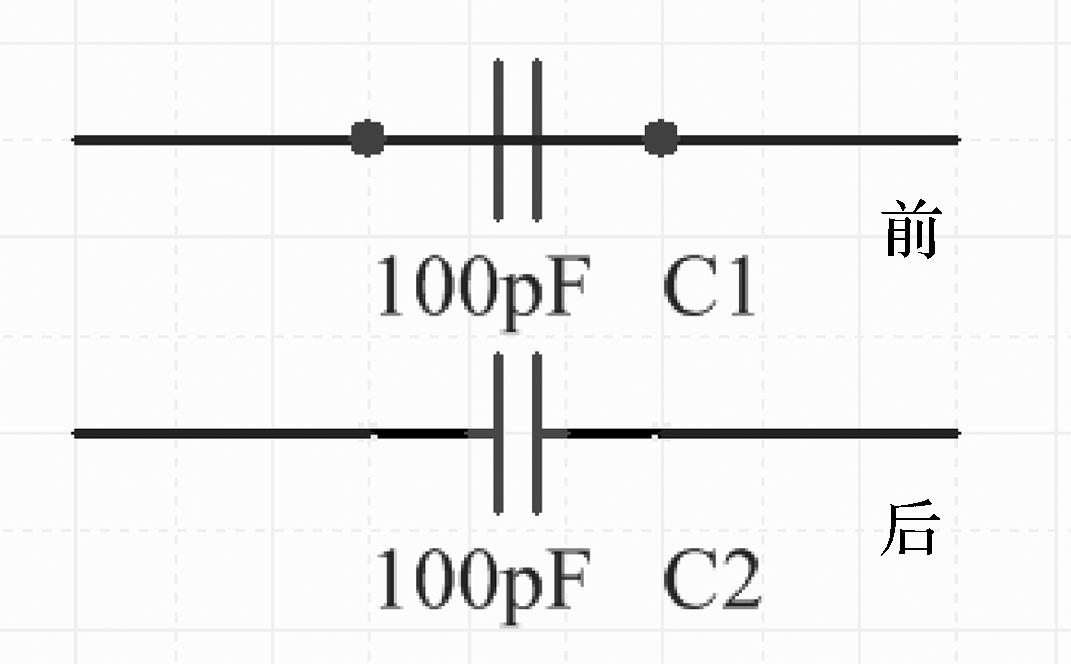

（2）元件割線：開啟此項設置之后，如圖2-21所示，當移動元件到導線中央時，導線會自動從中間斷開，把元件嵌入到中間。

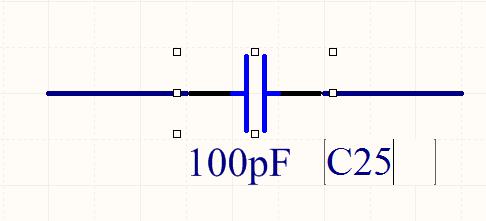

（3）使能In-Place編輯（使能放置編輯）：開啟此項設置之后，如圖2-22所示，可以對繪制區域內的文字直接進行編輯，不再需要進入屬性編輯框之后再來編輯，非常方便。

▲圖2-21  元件割線

▲圖2-22  使能In-Place編輯

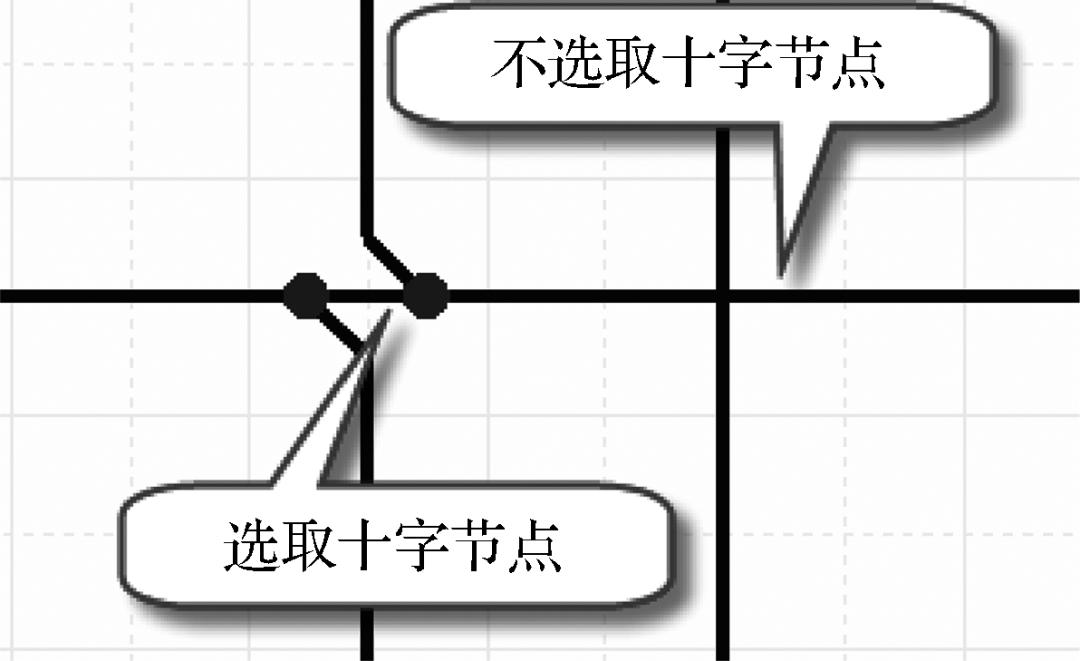

（4）轉換十字節點：開啟此項設置之后，在兩條導線進行交叉連接時會顯示電氣節點；反之，不會形成節點，外觀上為十字交叉，如圖2-23所示。一般推薦此項不勾選。

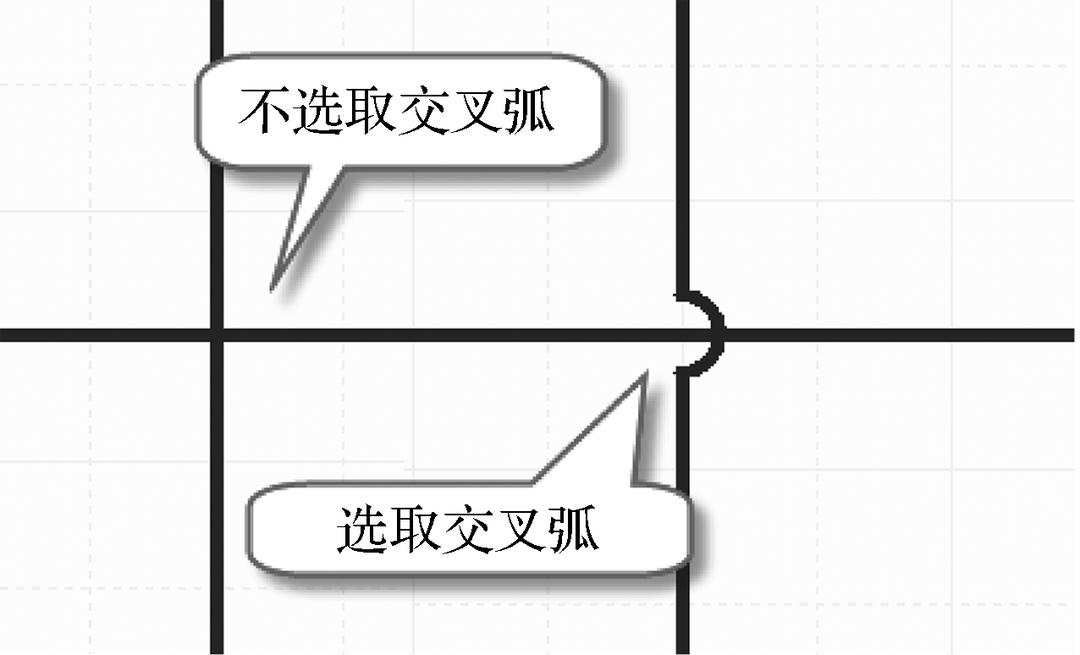

（5）顯示Cross-Overs（顯示交叉?。?/span>開啟此項設置之后，兩條沒有電氣性能的導線交叉時，會以圓弧形方式顯示，如圖2-24所示。一般推薦此項不勾選。

▲圖2-23  十字節點的選取

▲圖2-24  交叉弧的選取

（6）垂直拖曳：拖曳不同于移動，拖曳時電氣連線和元件一起動，不會破壞以前的電氣連接。執行菜單命令“編輯-移動-拖曳”可以實現元件拖曳。

Altium Designer提供選擇常用尺寸或者自定義尺寸的選項，可以根據自己的偏好設置默認的紙張大小。

此選項卡按照以上說明進行設置之后，其他可以直接按照?qǐng)D2-20采取默認設置即可。
