上文，通過對藍牙協議框架進行整體了解，其包含BR/EDR((Basic Rate / Enhanced Data Rate))、AMP(Alternate MAC/PHYs)、LE(Low Energy)三種技術，下面我們將BLE部分單獨抽離出來，單獨對其進行研究。

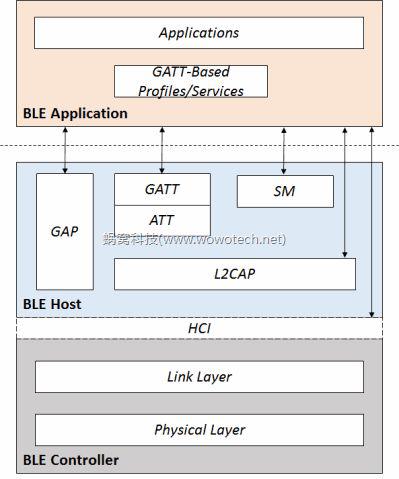

BLE的協議可分為Bluetooth Application和Bluetooth Core兩大部分，而Bluetooth Core又包含BLE Controller和BLE Host兩部分。

我們先從Physical Layer開始分析

任何一個通信系統，首先要確定的就是通信介質（物理通道，Physical Channel）BLE也不例外。在BLE協議中，“通信介質”的定義是由Physical Layer負責。

Physical Layer是這樣描述BLE的通信介質的：

• BLE屬于無線通信，則其通信介質是一定頻率范圍下的頻帶資源（Frequency Band）

• BLE的市場定位是個體和民用，因此使用免費的ISM頻段（頻率范圍是2.400-2.4835 GHz）

• 為了同時支持多個設備，將整個頻帶分為40份，每份的帶寬為2MHz，稱作RF Channel。

經過上面的定義之后，BLE的物理通道已經出來了，即“頻點分別是‘f=2402+k*2 MHz, k=0, … ,39’，帶寬為2MHz”的40個RF Channel。

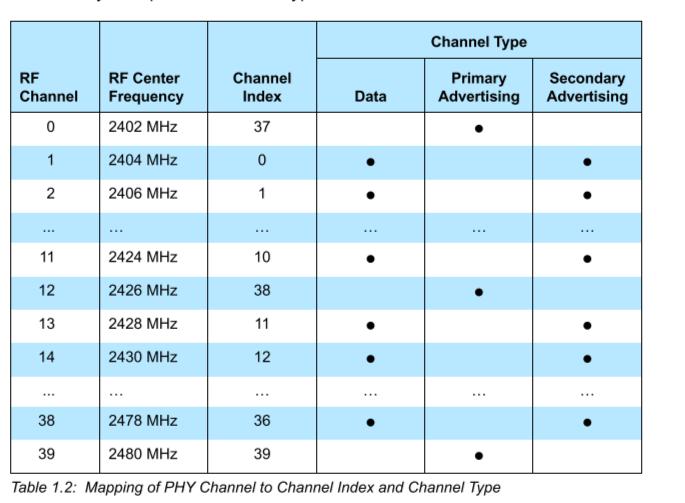

40個Physical Channel物理通道進行劃分，分別劃分為3個廣播通道advertising channel，和37個Data Channel數據通道。

對于數據量少，發送不頻繁，時延不敏感的場景，使用廣播通道通信。

例如一個傳感器節點（如溫度傳感器），需要定時（如1s）向處理中心發送傳感器數據（如溫度）。

針對這種場景，BLE的Link Layer采取了一種比較懶的處理方式----廣播通信：

對于數據量大，發送頻率高，時延較敏感的場景，使用數據通道。

BLE為這種場景里面的通信雙方建立單獨的通道（data channel）。這就是連接（connection）的過程。

同時，為了增加信道容量，增大抗干擾能力，連接不會長期使用一個固定的Physical Channel，而是在多個通道（如37個）之間隨機但有規律的切換，這就是BLE的跳頻（Hopping）技術。

對物理層的了解先止步于此，再往下面深入分析，意義不大。我們把重點放在BLE的Link Layer
