第一次聽說到下拉電阻、上拉電阻這兩個名詞時，我在想：“電阻還分上拉和下拉？”之后接觸多了才知道，原來上拉和下拉只是區別了電阻的用法而已。但是電阻的本質作用還是用于阻礙電流的。

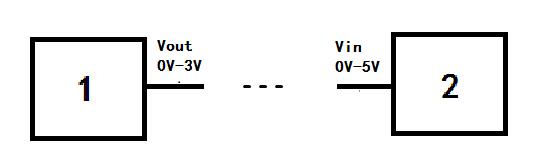

在實際的電路設計中，常常會出現元器件的輸出電壓幅度不足的情況。比方說，后級的系統需要一個0V-5V的高、低電平，而前級只能夠輸出一個0V-3V的電平。

這時候的解決方法就會用到上拉電阻，以強制地將前級的輸出電壓拉。值得注意的是，這種強制拉高方式通常不能夠完全地將3V電壓拉至5V，而只能夠?qū)㈦妷豪?V-5V之間。

另外，當我們遇到輸出的低電平不夠低的時候，同樣可以利用下拉電阻將低電平拉低。而拉低的結果同樣也是不能夠完全拉至0V。至于最終能夠拉至多少電壓，這與電阻的阻值選擇有關。可問題是，電阻的取值標準是什么呢？很多人習慣拿10K，也有人拿100K的，也有人拿1K的，當然還有人那100R的等等。

其實上拉和下拉電阻的取值涉及到元器件的驅動電流問題?，F(xiàn)在根據昨天推文中“反相器的輸出低電平不夠低”作為例子，解釋下拉電阻的取值方法。

根據昨天推文中原理，我們知道反相器在不正常輸出時，其可能會出現1V-5V的高低電平輸出（低電平輸出不夠低）?？墒俏覀兺氲玫揭粋€0V-5V的高低電平。這時候，如果我們使用一個10K的電阻為其輸出端口做下拉，結果會怎樣？

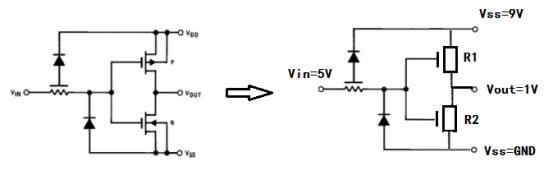

上圖是反相器的內部原理圖，從昨天的推文中我們可以了解到，其導致“低電平輸出不夠低的原因是由于反相器輸入端的高電平低于電源電壓，從而導致上P管沒有完全關斷，下管沒有完全開啟?！边@時候我們可以簡單地理解為，此時的反相器輸出端口的mos管就像是兩個電阻，由于P管表現的電阻比N管表現的電阻大得多，最終其輸出口的輸出電壓即為1V。

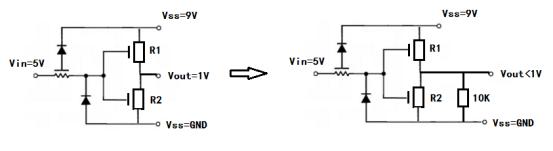

而此時，當我們在外圍加上一個下拉電阻時，根據電阻并聯的原理可以知道，下部分的電阻會下降，所以，這時候輸出口的電壓理所當然會下降。同時，當我們的下拉電阻越小時，其下降的幅度越明顯。

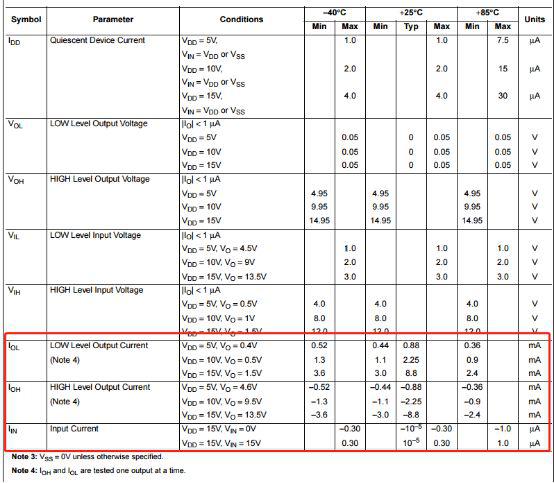

此時我們加的電阻是10K，這時候該電阻的取值是大還是小了呢？這個問題其實沒有計算的必要，我們可以在現實中進行測量。而最終的測量結果就是：加了10K的下拉電阻之后，其低電平的下降效果明顯。這意味著下拉電阻取值過大了。這時候我們只要將下拉電阻的阻值改小即可。這時候往往有許多人會直接將電阻改成100R或者更小。這時候，低電平的電壓確實會降得很低，可是這時候也會存在另一個問題，即高電平也跟著低下來了（這其實與芯片的輸出電流有關，下圖即是反相器的輸出、輸入電流）。大家可以自己根據“類比電阻法”（如圖）進行推斷這個原因。

所以說，下拉電阻的取值其實還是很有講究的。但是在實際中并不需要刻意對該電阻進行阻值計算。當需要做下拉或上拉時，可以先通過了解元件的驅動能力，然后再大概估算電阻的阻值，焊上去測試一下，看看效果，不合適再換一個即可。但是電阻的阻值取值概念還是必須要有的，不然會后期在調試的時候，會走很多的彎路。
