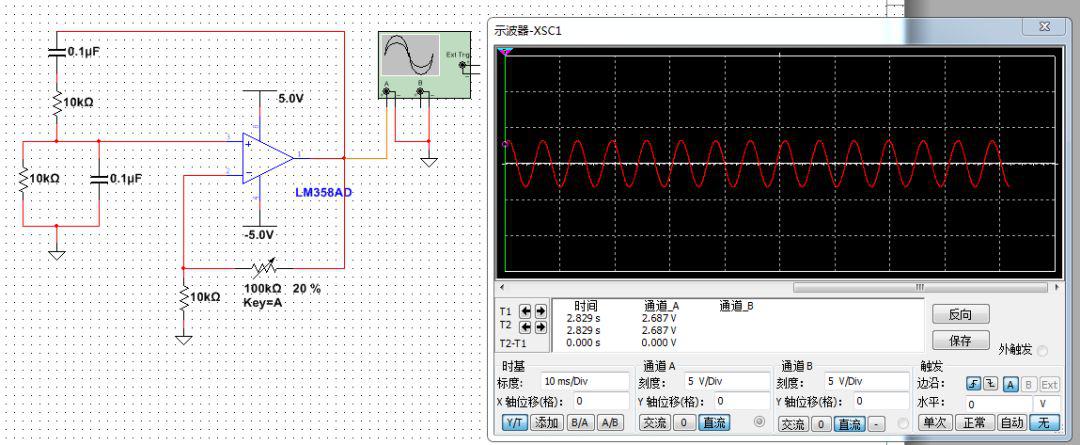

在做RC正弦波震蕩電路的時候，最難理解的是RC串并聯電路，而最抽象的是震蕩電路的震蕩條件。其工作原理如下圖所示：

在講解RC串并聯電路之前，先來簡單了解一下RC正弦波發生電路的工作原理。其整個工作過程可簡單分為3個步驟：

1、電路上電之后，運放輸出端會輸出幅度非常小，頻率不同的交流信號（包括正弦波）；

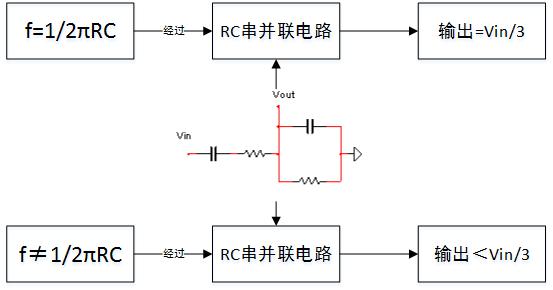

2、RC串并聯電路對交流信號進行過濾，同時信號頻率=RC串并聯電路的諧振頻率（下文中將諧振頻率簡稱為f0）的信號，該信號經過RC串并聯電路之后，其幅值會被衰減至自身的1/3，而其他頻率的信號雖然同樣可以進入RC串并聯電路，但是其幅值會小于自身的1/3；

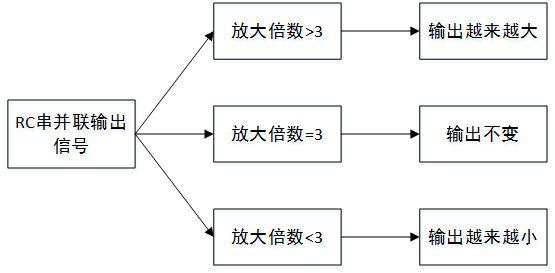

3、之后經過放大，輸出再次反饋，達到穩態循環。由于最終輸出的信號就是頻率等于f0的信號，所以在這里就只考慮該頻率信號的輸出狀態。上面已經講到，當信號頻率=f0時，其輸出信號的幅值=Vin/3.則，當放大倍數=3倍時，輸出信號的幅值會達到穩定狀態；放大倍數＜3倍時，輸出信號會越來越小；當放大倍數>3倍時，輸出信號會越來越大。

以上就是RC震蕩電路的基本工作過程。其中令我最頭疼的問題主要集中在RC串并聯電路中；常見的問題主要包括有：

1、為什么頻率=f0的信號經過RC串并聯電路之后，其輸出=Vin/3;

2、最終輸出的信號為什么是頻率=f0的信號，其他頻率的信號去哪里了；

3、為什么放大倍數一開始要大于3，之后又減小至3倍。

以上的三個問題是RC震蕩電路的主要問題，同時又因?yàn)樯婕暗叫盘柕摹胺l特性”以及“相頻特性”問題，這對于高數不好的同學是一個很大的絆腳石。但是沒關系，明天我將介紹一種簡易的方法，來向大家解釋以上三個問題，以幫助大家理解RC震蕩電路的原理。
