3.26 orcad中單個器件的PCB封裝應該怎么處理呢？

答：在orcad中繪制原理圖完成以后，我們需要對器件的PCB封裝進行匹配，這樣導入網表到PCB中，才可以進行匹配，對單個器件的PCB匹配的操作方法如下：

雙擊需要匹配的元器件，編輯改元器件的屬性；

在彈出的元器件的屬性中，點擊Pivot菜單，可以對屬性框進行橫向的或者是豎向的顯示；

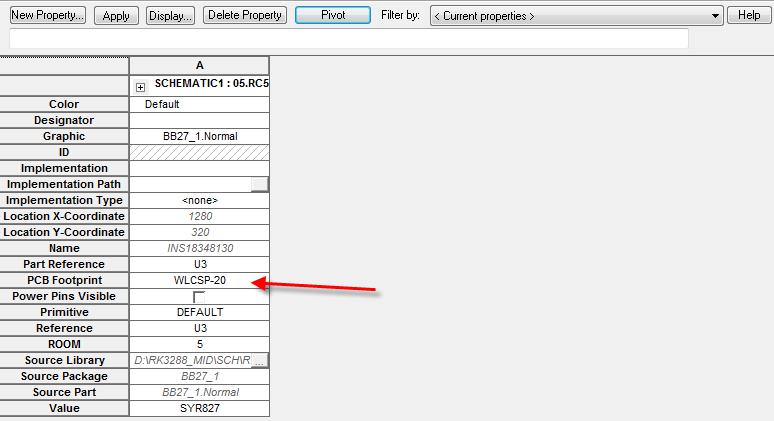

找到PCB  Footprint那一欄，填入該元器件需要匹配的PCB封裝名稱，即可完成對改器件的PCB封裝匹配，如圖3-46所示；

圖3-46元器件單個PCB封裝匹配示意圖

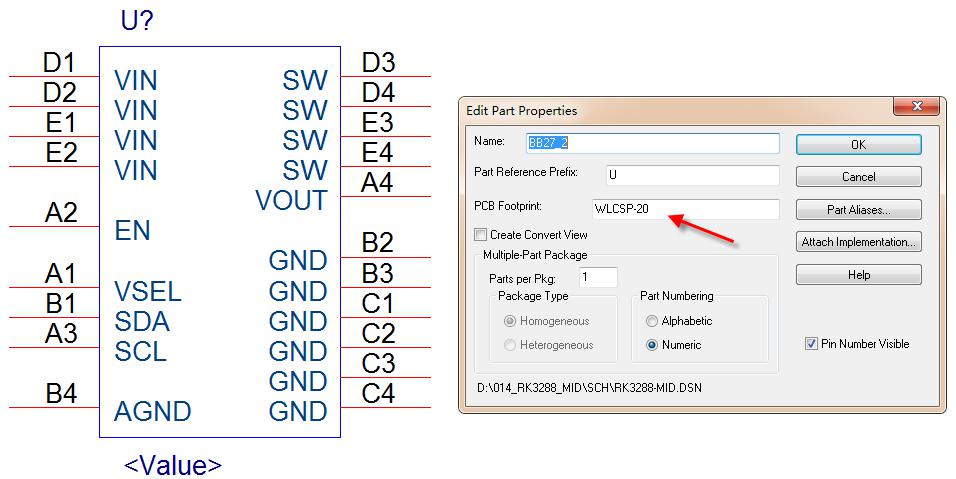

對于IC類的器件，由于它的封裝是固定的，我們再創建原理圖庫封裝的時候，就把該元器件PCB封裝名稱填上，這樣后期就不用再匹配PCB封裝了， 如圖3-47所示。

圖3-47元器件封裝庫封裝名稱匹配示意圖

3.27 orcad中怎么批量對元器件的PCB封裝進行匹配？

答：在前面的問答中我們講解了orcad中單個PCB封裝的指定方法，我們這里講解下批量匹配原理圖元器件的PCB封裝，操作方法如下:

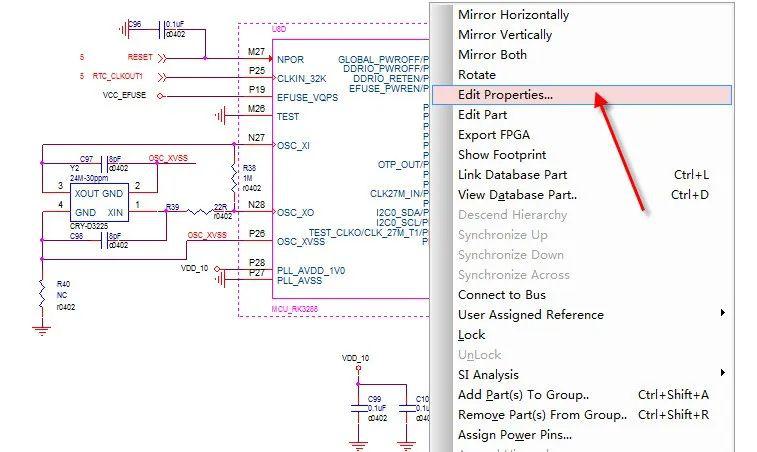

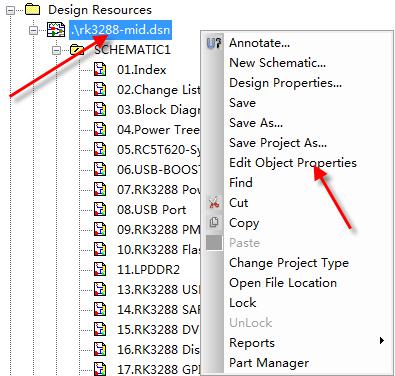

切換到原理圖目錄頁，選中原理圖根目錄或者是其中某一頁的原理圖，點擊右鍵，編輯器件屬性，如圖3-48所示；

圖3-48 編輯元器件屬性示意圖

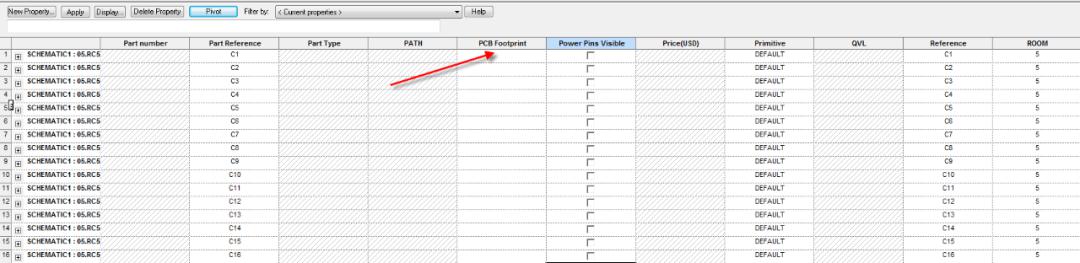

打開器件的屬性框，找到PCB  Footprint這一欄，批量填入元器件的封裝即可，這樣原理圖中所有的器件封裝都匹配了，如圖3-49所示：

圖3-49  編輯元器件屬性示意圖

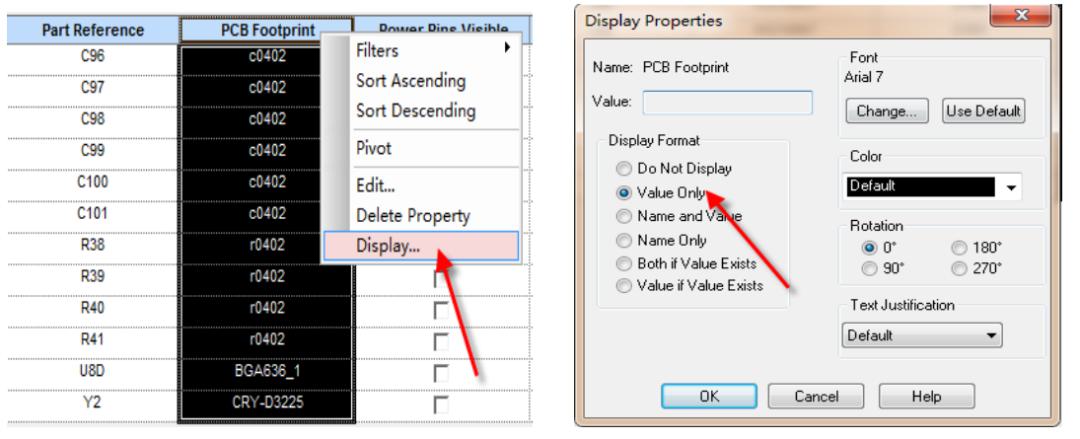

對于所有的封裝，我們可以在原理圖繪制頁面進行顯示，操作如下：任意打開一頁原理圖頁面，框選所有的元器件，點擊右鍵 ，選擇編輯屬性Edit-Properties，如圖3-50所示，選擇PCB  Footprint這一欄，點擊右鍵，選擇Display選項，在彈出的界面中選擇Value Only，如圖3-51所示，即可將封裝名稱顯示在原理圖頁面上。

圖3-50  編輯整頁元器件屬性示意圖

圖3-51  顯示原理圖封裝示意圖
