電容器在調節器響應中的作用

該穩壓器在其輸入 (C IN ) 和輸出 (C OUT )處使用電容器來增強其高頻響應。您應該仔細考慮電容器的電介質、值和位置，因?yàn)樗鼈儠?huì)極大地影響穩壓器特性。C OUT主導調節器的動態響應;C IN的重要性要小得多，只要它不低于穩壓器的壓降點即可。圖 16顯示了一個典型的穩壓器電路，并強調了 C OUT及其寄生生物。寄生電感和電阻會限制電容器在頻率下的有效性。電容器的電介質和值顯著影響負載階躍響應。穩壓器輸出走線運行中的“隱藏”寄生阻抗累積也會影響穩壓特性，盡管您可以通過遠程感應和分布式電容旁路將寄生效應降至最低。

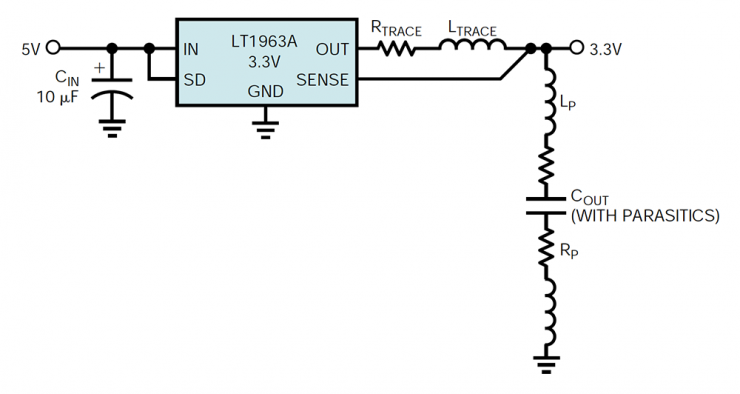

圖 16 C OUT主導調節器的動態響應;C IN的重要性要小得多。寄生電感和電阻限制了電容器在頻率下的有效性。電容器的值和電介質顯著影響負載階躍響應。過大的走線阻抗也是一個因素。

圖 17顯示了圖 16的電路響應(跡線 B)到 0.5A 負載階躍偏置在 0.1A dc(跡線 A)上，C IN =C OUT =10 μF。該電路采用低損耗電容器，從而使跡線 B 的輸出得到良好控制。圖 18極大地?cái)U(kuò)展了水平時間尺度以研究高頻行為。調節器輸出偏差(曲線 B)是平滑的，沒有突然的不連續性。圖 19運行與圖 17相同的測試，使用的輸出電容器聲稱與圖 17 使用的電容器“等效”。

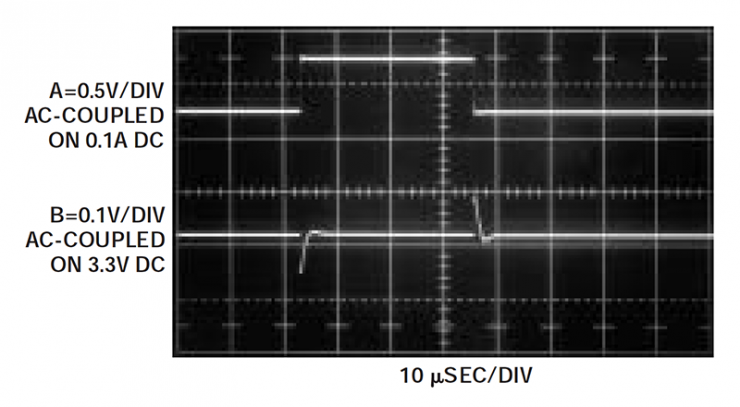

圖 17 C IN =C OUT =10 μF對圖 16 電路(跡線 A)的階躍 0.5A 負載導致跡線 B 的穩壓器輸出。低損耗電容器的使用促進了受控的輸出偏移。

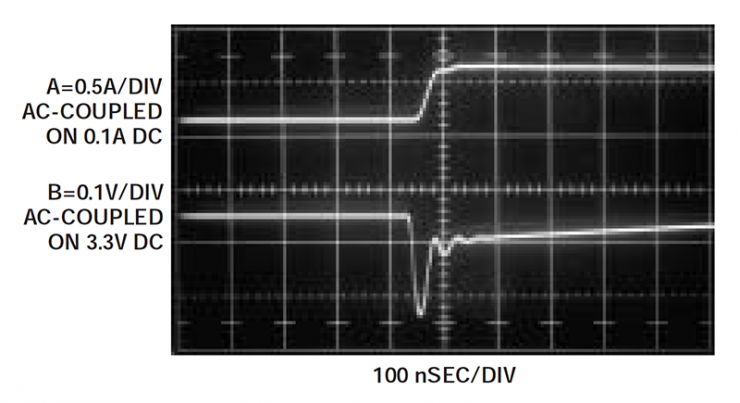

圖 18擴展的水平刻度顯示了跡線 B 的平滑穩壓器輸出響應。不匹配的電流和電壓探頭延遲會導致輕微的時間偏移。

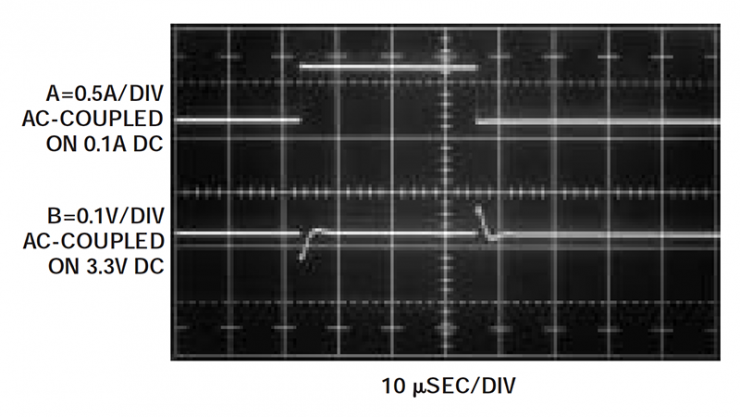

圖 19與圖 17 中的電容“等效”的 10-FC OUT電容顯示的性能在 10 秒/格時表現相似。

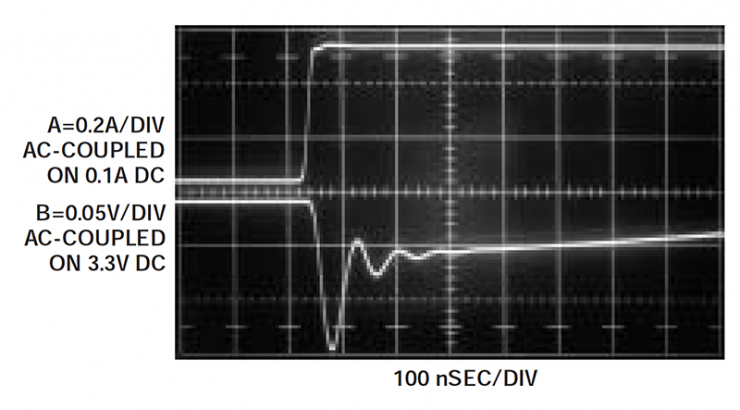

圖 20水平擴展表明，“等效”電容器產生的幅度誤差是圖 18 中電容器的兩倍。不匹配的探頭延遲會導致走線之間的時間偏移。

在 10 μsec/div 時，示波器照片看起來相似，但圖 20表明存在問題。這張照片是在與圖 18中的相同更高的掃描速度下拍攝的，顯示“等效”電容器的幅度誤差是圖18中的電容器的兩倍，頻率含量更高，諧振也更高。(始終根據觀察到的性能來指定組件，而不是根據銷售人員的說法。)圖 21用一個有損耗的 10 μF 單元代替了 C OUT。該電容器允許 400-mV 偏移(注意跡線 B 的垂直刻度變化)，大于圖 18的四倍。相反，圖 22增加了 C OUT到低損耗 33μF 類型，與圖 18相比，將跡線 B 的輸出響應瞬態降低 40% 。圖 23進一步增加了一個低損耗的 330-μF 電容器，將瞬態保持在 20 mV 以內：比圖 18的 10-μF 值低四倍。

圖 21損耗過大的 10-μF C OUT允許 400-mV 偏移——是圖 18 的四倍。跡線之間的時間偏差源于探針失配。

圖 22將 C OUT替換為低損耗 33-μ F 單元可產生比圖 17 小 40% 的輸出響應瞬態。

圖 23低損耗、330μF 電容器將輸出響應瞬態保持在 20mV 以下——比圖 17 中的 10μF 電容器低四倍。

教訓很清楚：電容值和介電質量對瞬態負載響應有顯著影響。在指定之前嘗試!

上升時間與調節器響應

閉環負載瞬態發生器還允許研究高速調節時的負載瞬態上升時間。圖 24顯示了圖 16的電路 (C IN =C OUT =10 μF)，響應于 0.1A 直流負載 (Trace A) 上的 0.5A、100-ns 上升時間階躍。響應衰減(曲線 B)在 75 mV 處達到峰值，并出現以下一些畸變。減少跡線 A 的負載階躍上升時間(圖 25)幾乎使跡線 B 的響應誤差增加一倍，隨之而來的跟隨畸變也擴大了。這種情況表明更高頻率的調節器誤差增加。

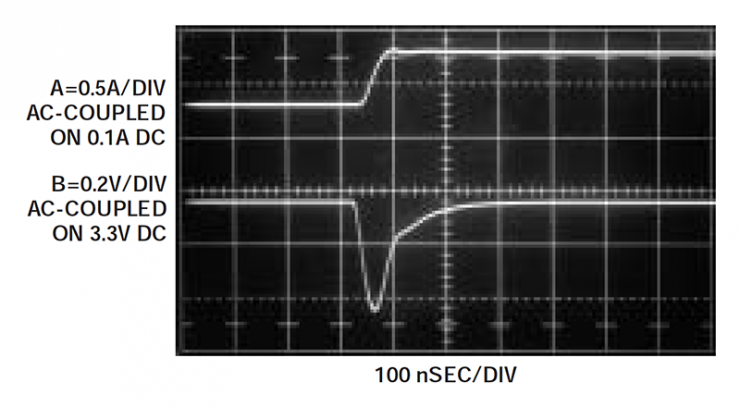

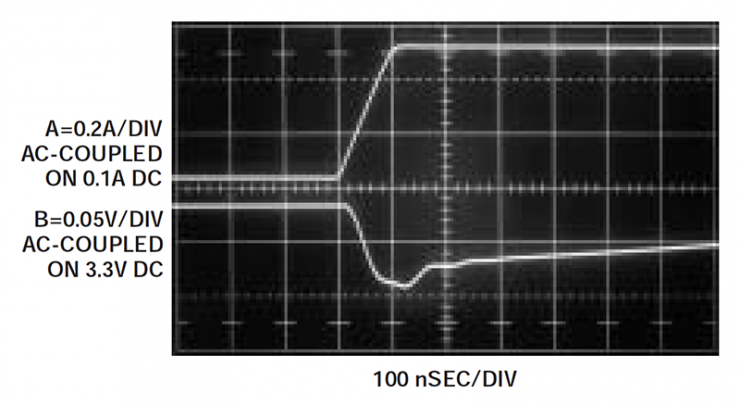

圖 24穩壓器的輸出響應(跡線 B)對 C OUT的 100 納秒上升時間電流階躍(跡線 A)為10 μF。響應衰減峰值為 75 mV。

圖 25更快的上升時間電流階躍(跡線 A)將響應衰減峰值(跡線 B)增加到 140 mV，表明調節損耗隨頻率增加。

所有的調節器都呈現出隨著頻率而增加的誤差——有些比其他的要多。緩慢的負載瞬態可能會不公平地使糟糕的穩壓器看起來不錯。暫態負載測試不表明在穩壓器帶寬之外有一些響應是值得懷疑的。

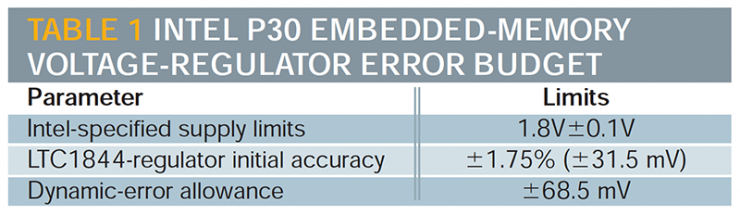

英特爾嵌入式存儲器穩壓器提供了一個很好的實用示例，說明了穩壓器負載階躍性能的重要性。存儲器需要 1.8V 電源，通常從 3V 下調。雖然目前的要求相對適中，但電源容差很嚴格。表 1顯示從 1.8V 僅允許 0.1V 偏移，包括所有直流和動態誤差。LTC1844-1.8 穩壓器在 31.5mV 時具有 1.75% 的初始容差，僅留下 68.5mV 的動態誤差容限。圖 26顯示測試電路。內存控制線移動會導致 50mA 負載瞬變，因此需要注意電容器的選擇。(LTC1844-1.8 的噪聲旁路引腳與一個可選的外部電容器一起工作以實現低輸出噪聲。然而，該應用不需要它，并且保持未連接。)如果穩壓器靠近電源，C IN是可選的。如果不是，請為 C IN使用一個高級 1μF 電容器。C OUT是一種低損耗、1μF 型。在所有其他方面，該電路似乎是例行公事。

圖 26 P30 嵌入式存儲器穩壓器必須保持 0.1V 誤差帶?？刂凭€移動會導致 50mA 負載階躍，因此需要注意 C OUT選擇。

負載瞬態發生器提供圖 27的輸出負載測試步驟(跡線 A)。該測試使用圖 8的電路并將 Q 1的發射極電流分流器更改為 1Ω。曲線 B 的調節器響應僅顯示 30-mV 峰值，比所需的要好兩倍多。將C OUT增加到 10 μF(圖 28)可將峰值輸出誤差降低到 12 mV，幾乎是規范的六倍。然而，一個低等級的 10-μF 或 1-μF，就此而言，電容器會產生圖 29的不受歡迎的驚喜。在下降沿可觀察到 100 mV 時，兩個邊沿都會出現嚴重的峰值誤差。(照片顯示了 Trace B 后半部分的強化版本，以幫助清晰。)這個數字遠遠超出了錯誤預算，會導致不可靠的內存操作(參考 4、參考 5和參考 6)。

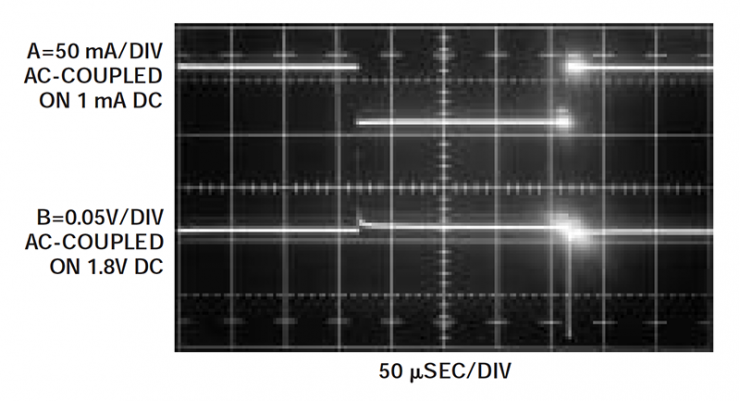

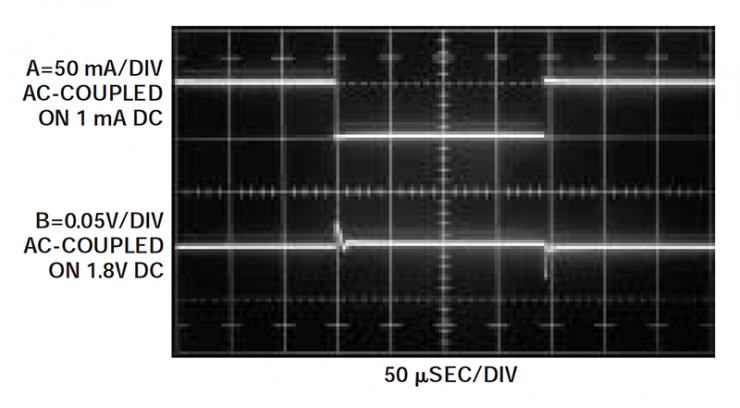

圖 27 50mA 負載階躍(曲線 A)導致 30mV 穩壓器響應峰值，比誤差預算要求好兩倍。C OUT是一個低損耗的 1μF 電容器。

圖 28將 C OUT的值增加到 10 μF 可將穩壓器輸出峰值降低到 12 mV，幾乎是要求的六倍。

圖 29低等級的 10-μ FC OUT導致 100-mV 穩壓器輸出峰值(曲線 B)，違反了 P30 穩壓器的內存限制。為了清晰起見，示波器照片增強了軌跡的后半部分。
