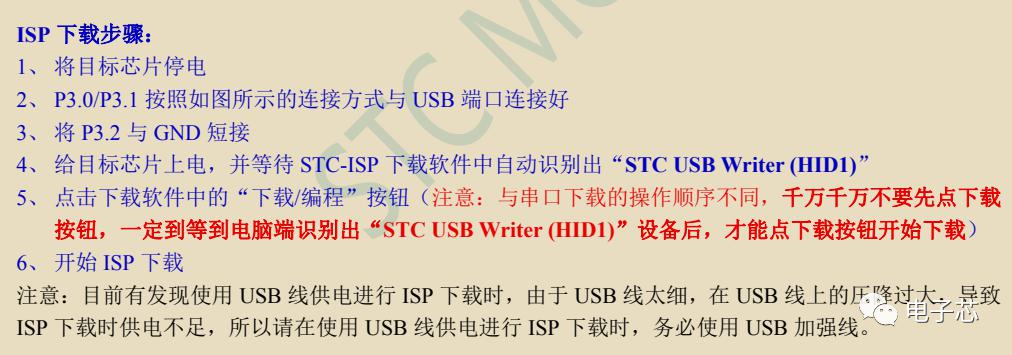

接下來測試燒寫功能，本次采用串口和USB燒寫方式。使用ISP串口燒寫這是51單片機常用的方案，本次測試比較順利，沒有遇到什么問題。但是USB燒寫沒有測試成功，USB燒寫方式不需要任何的驅動和硬件支持，直接將USB線和STC32芯片的USB接口連接即可。如下圖所示為官方給出的USB燒寫操作過程。

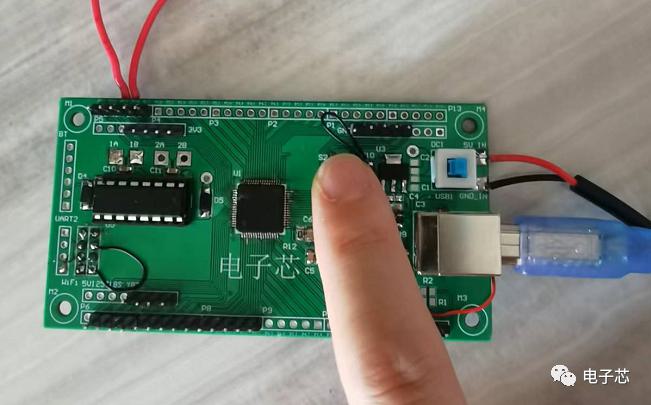

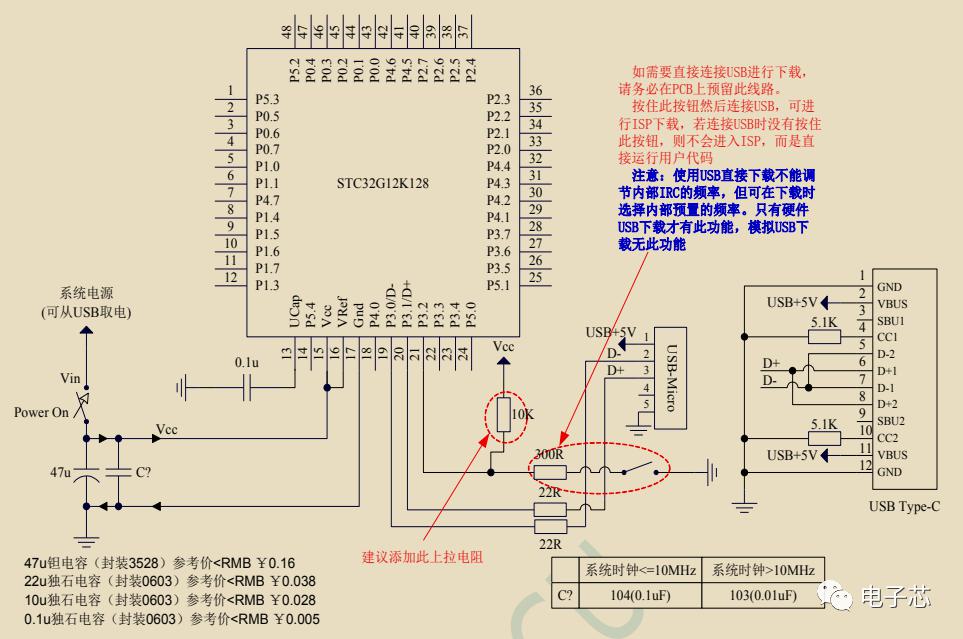

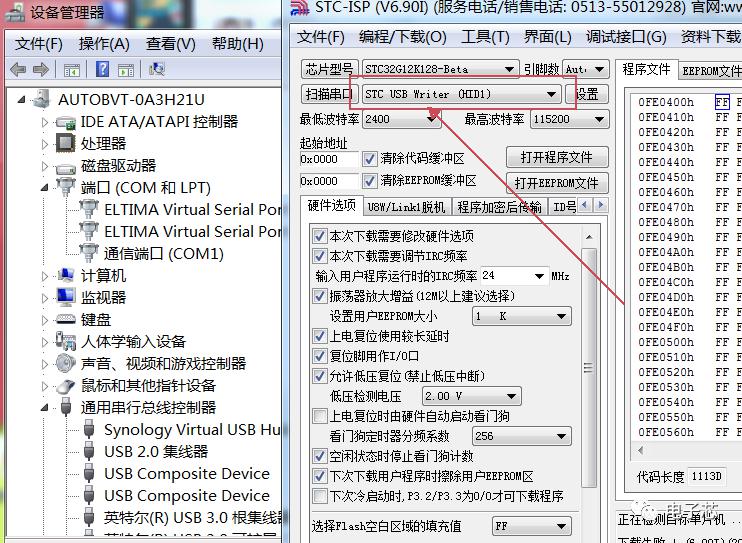

在測試時發現無法識別到STC USB Writer(HID1)，通過一番排查，主要針對硬件連接關系，因為USB燒寫方式，電路很簡單，只要USB的D-和單片機的P3.0，D+和P3.1連接好即可，P3.2在單片機通電之前保證接GND，檢查后發現P3.2引腳沒有焊接上去。我發現這次的調試過程中基本上都是硬件焊接斷路的問題，沒有焊接可靠。
在測試時發現無法識別到STC USB Writer(HID1)，通過一番排查，主要針對硬件連接關系，因為USB燒寫方式，電路很簡單，只要USB的D-和單片機的P3.0，D+和P3.1連接好即可，P3.2在單片機通電之前保證接GND，檢查后發現P3.2引腳沒有焊接上去。我發現這次的調試過程中基本上都是硬件焊接斷路的問題，沒有焊接可靠。
