系統參數設置窗口用于設置系統整體和各個模塊的參數，如圖2-13所示，左側羅列出了系統需要參數的設置項目。一般情況下，不需要對整個系統默認參數進行改動設置，只需要對軟件的一些常用參數進行設置，以達到使軟件快速高效地配置資源的目的，從而更高效地使用軟件進行電子設計。

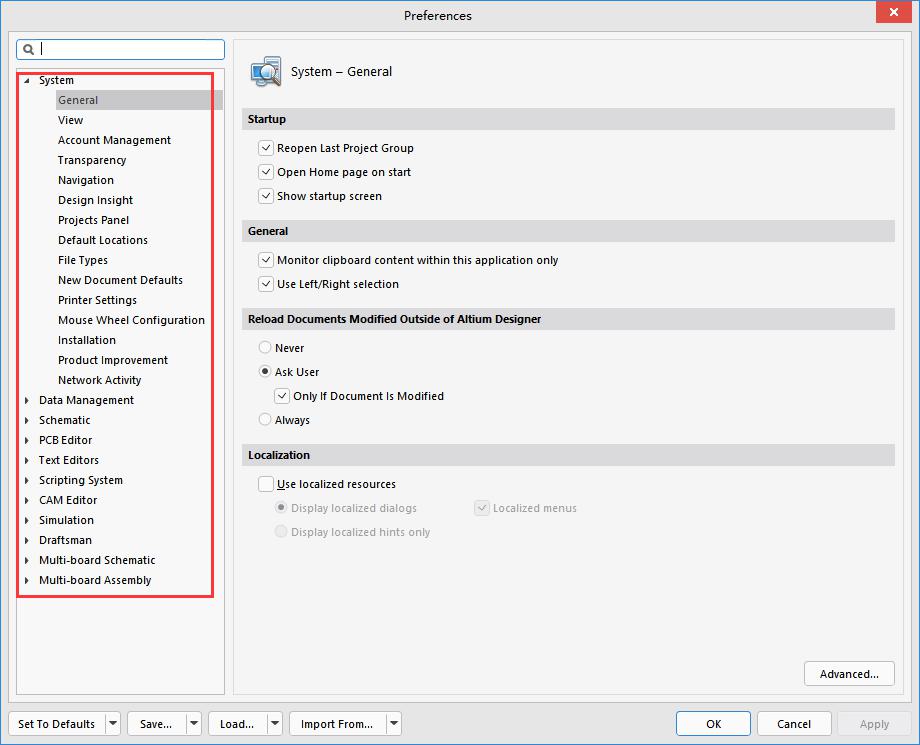

圖2-13  系統參數設置窗口

2.4.1  中英文版本切換

在右上角執行圖標命令，進入系統參數設置窗口，在“System-General”選項卡中找到“Localization”選項，如圖2-14所示，勾選本地化設置。勾選設置之后，重啟軟件即可切換到中文版本，用同樣方法再做一次可切換回英文版本。但是因?yàn)锳ltium公司官方目前還沒有把軟件完全翻譯過來，所以所謂的中文版目前還只是中英文混合的版本，不過已經滿足絕大多數人的學習及使用要求。

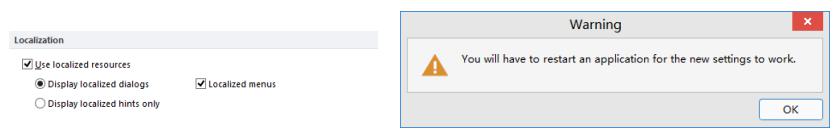

圖2-14  本地化語言資源設置

2.4.2  高亮方式及交叉選擇模式設置

在操作的過程中對對象進行選擇時，可以對選擇對象進行高亮、放大，這可以有效地協助定位選擇對象。在右上角執行圖標命令，進入系統參數設置窗口，在“System-Navigation”選項卡中找到“高亮方式”選項，如圖2-15所示，勾選需要的高亮方式。一般建議勾選“縮放”和“變暗”兩個選項。同時選擇匹配選擇對象的屬性，一般包含“Pin腳”、“端口”和“網絡標簽”。

交叉選擇模式給出了在原理圖和PCB編輯器之間選擇對象的能力，在此模式下，當在一個編輯器中選擇對象時，另外一個編輯器中與之關聯的對象也會被選擇，可以簡化對對象的選取定位操作。作者推薦如圖2-16所示設置交叉選擇模式及適配對象，其他的不需要勾選。

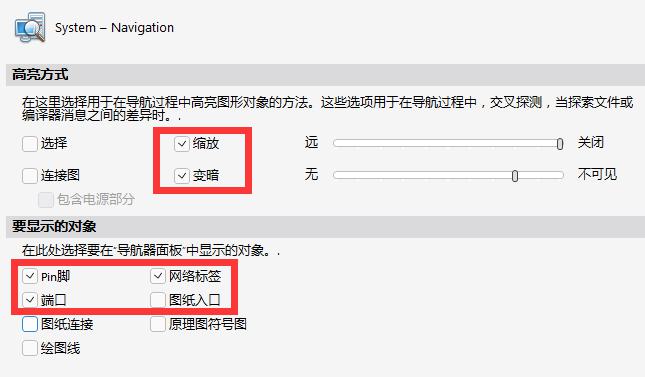

圖2-15  高亮方式設置

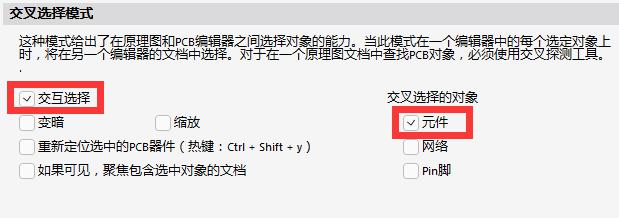

圖2-16  交叉選擇模式設置
