學習目的

• 程序燒到什么地方？
• 程序加載到內存什么地方？
• 程序如何執行？

一、編譯環境搭建

ubuntu 20.04 使用 arm-linux-gnueabihf-gcc 7.5.0。

二、程序源碼

main.c：

#include  #include "calc.h" int main(int argc, char *argv[]) { int a, b; static int local_val = 2; static int uninit_local_val;

    a = add(2, 3);
    b = sub(5, 4); printf("a = %d\n", a); printf("b = %d\n", b); return 0;
}

calc.h：

#ifndef _CALC_H_ #define _CALC_H_ int add(int a, int b); int sub(int a, int b); #endif

calc.c：

#include "calc.h" int add(int a, int b) { return a + b;
} int sub(int a, int b) { return a - b;
}

編譯：

arm-linux-gnueabihf-gcc main.c calc.c

交叉編譯生成 a.out 可執行文件，文件類型是 32 位 ARM 平臺可執行文件。

三、readelf 工具

readelf 工具由編譯器提供，用來列出關于可執行文件的內容的相關信息。

使用格式如下：

Usage: readelf  elf-file(s)

（1）查看可執行文件的頭部 信息

• -h：用于列出 ELF 文件的頭部信息，包括可執行文件運行的平臺、軟件版本、程序入口地址，以及 program headers、section header 等信息；

（2）查看 section header

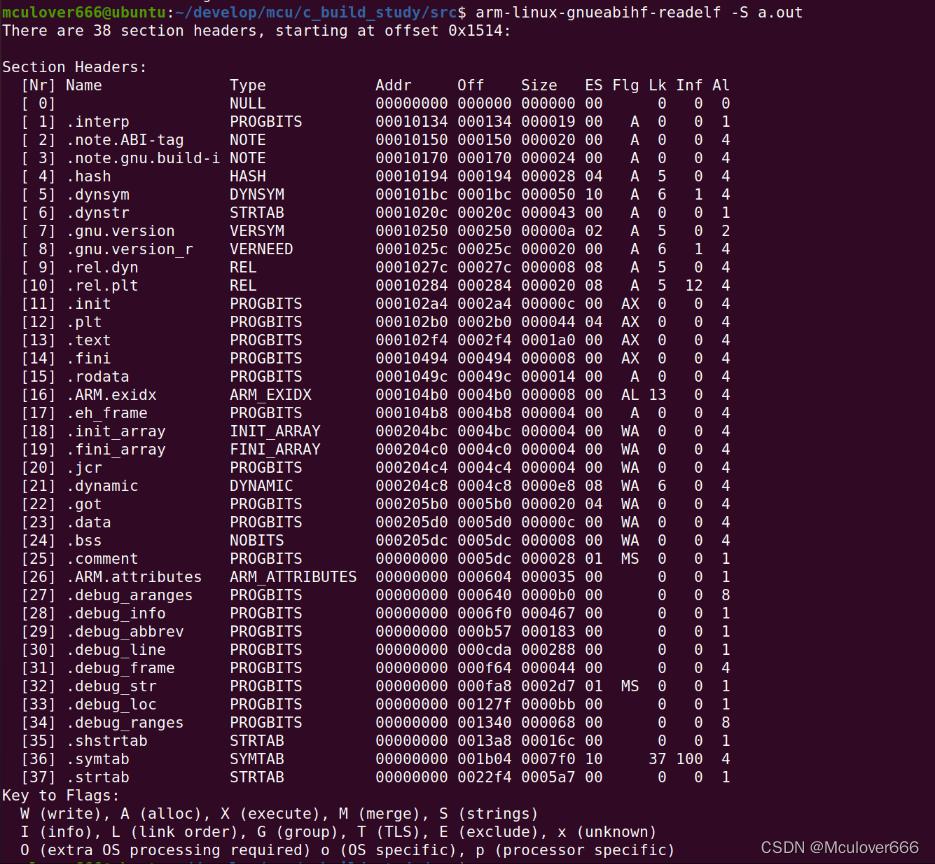

• -S：用于列出程序中 section 的頭部信息

四、可執行文件的組成結構

一個可執行文件由一系列 section 構成，section 稱為段，包括：代碼段 text、只讀數據段 rodata、數據段 data、bss 段等。

每個 section 用一個section header描述，包括段名、段的類型、段的起始地址、段的偏移、段的大小等。

將可執行文件的所有 section header 集合到一起就是 section header table，使用 readelf 的-S參數查看的就是該表。

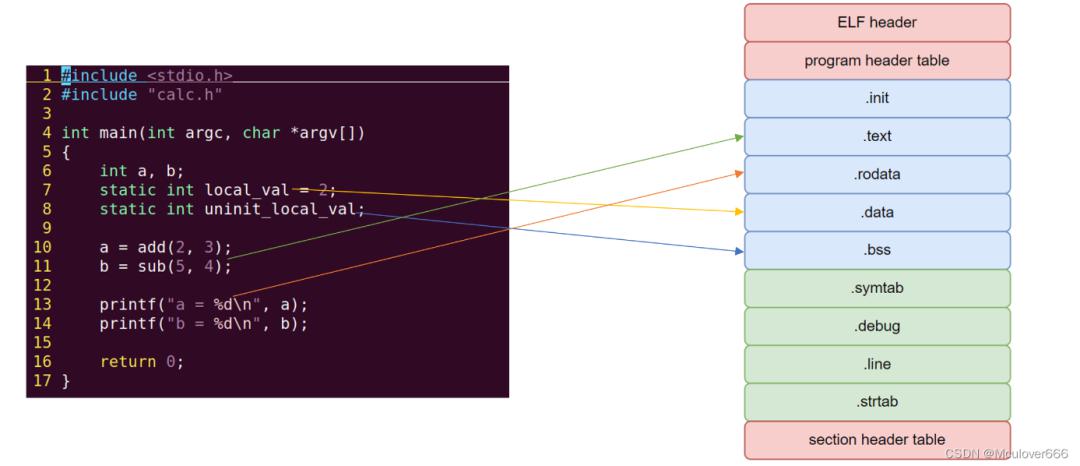

在程序編譯的時候，對 C 語言代碼中定義的函數、變量、未初始化的全局變量進行編譯分類，放置在不同的段中：

• 普通代碼翻譯成二進制放到代碼段中
• 常量放在只讀數據段中
• 初始化的全局變量和靜態局部變量放在數據段中

BSS 段比較特殊，未初始化的全局變量和靜態變量都會放置到 bss 段中，但因?yàn)檫@些變量的值都是 0，沒有必要再開辟空間存儲，所以在可執行文件中 bss 段是不占用空間的。

但是 BSS 段的大小、起始地址、各個變量的地址信息都會分別保存在 section header table 和符號表 symtab 中，當程序運行的時候，加載器會根據這些信息在內存中緊挨著數據段之后的空間，為 BSS 段開辟一片存儲空間，為各個變量分配存儲空間。

總而言之：BSS 段在可執行文件中不占用空間，在程序運行的時候才分配對應的空間。

如果在編譯時開啟了調試選項，則可執行文件中還會有 .debug section，用來保存可執行文件中每一條二進制指令對應的源碼位置信息，根據這些信息，GDB 調試器就可以支持源碼級的單步調試。

在最后環節，編譯器還會在可執行文件中添加一些其它的 section，比如 .init section，這些代碼來自 C 語言運行庫的一些匯編代碼，用來初始化 C 程序所依賴的環境。

參考資料

• 嵌入式 C 語言自我修養 從芯片、編譯器到操作系統
