汽車解決方案必須滿足對電磁能力 (EMC) 的嚴格要求，這從根本上是一個系統集成問題。隨著 ECU 和線束的數量和復雜性的增加，問題只會變得更糟。挑戰不是電子產品的增加，而是 OEM 上市時間需要更短的最終產品驗證時間。消費電子進步的步伐也使硬件冗余變得更加復雜，并迫使汽車系統更快地遷移以跟上這一步伐。

現代汽車中的電子設備不斷增多，因而越來越需要采用良好的設計，以滿足主要的電磁兼容性標準的要求。同時，越來越高的集成度也讓汽車設計師們急需系統芯片專用集成電路和專用標準產品解決方案，它們可以替換多個分立元件。本文探討了汽車設計師所面臨的一些電磁兼容性和集成電路(IC)問題。

現代汽車中的電子設備在以持續強勁的勢頭不斷發展著 — 工程師們?yōu)槠嚨氖孢m、安全、娛樂、動力傳動、發動機管理、穩定和控制應用研制出越來越復雜的解決方案。而且，先進的電子設備也得到越來越普遍的應用。因此，如今甚至是最為普通的汽車也裝配有在幾年前還只專屬于高端汽車的電子設備。

TI 幫助我們的客戶的方式之一是了解集成過程、管理市場的標準以及我們的組件如何在這個難題中發揮作用。設計人員現在驗證我們的解決方案的時間更少，需要更多證據證明電源不會對系統產生干擾。主要 OEM 有自己的 EMC 標準，并在將業務招標給 1 級時在 RFI 中使用這些標準。

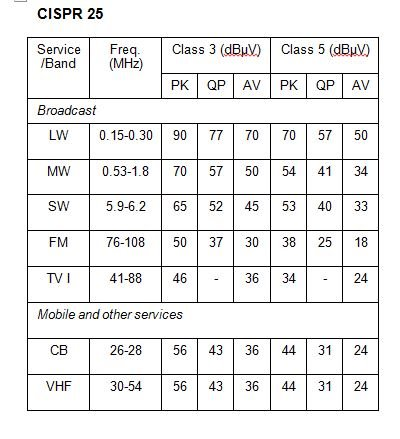

CISPR 25是國際電工委員會 (IEC) 發布的汽車 EMC 標準，被許多汽車制造商和 OEM 廣泛采用。在 CISPR 25 中，指定頻段的發射限值有五級，其中 5 級是最嚴格的標準。下表顯示了第 3 類和第 5 類中的 CISPR 25 傳導發射限制。

盡管 OEM 指定了許多標準，但大多數都基于 CISPR 25，并且共享相同的測試方法，并且在 EMI 限制級別上只有一些變體。

為了在開發之前對我們的設備進行審查，我們創建了一個 5 類參考設計以支持最嚴格的 CISPR 25 規范。LM26001是一款符合 AECQ 標準的寬輸入電壓、DC/DC 轉換器，專為汽車應用而開發，用于開發 PMP9397 EMC參考設計。

PMP9397參考設計為儀表板、信息娛樂或車身系統等汽車應用提供傳導 EMI 優化的 3.3W 電源設計。它使用 LM26001 非同步降壓穩壓器產生 3.3V、1A 輸出。4.5V 至 38V 的輸入電壓范圍適用于汽車電池電源。該參考設計帶有輸入 EMI 濾波器級，用于抑制輸入電源線中的開關噪聲，并且該板經測試符合 CISPR 25 5 類傳導發射標準。

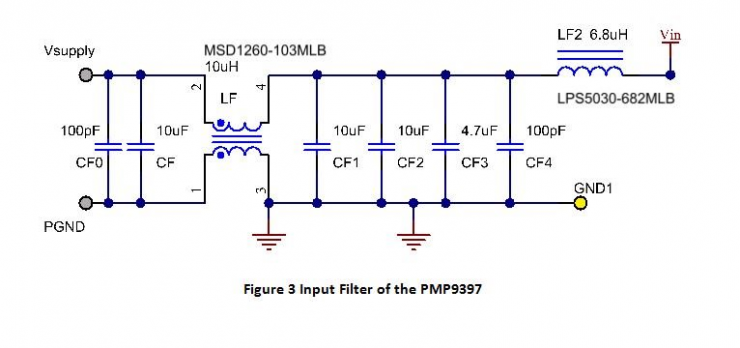

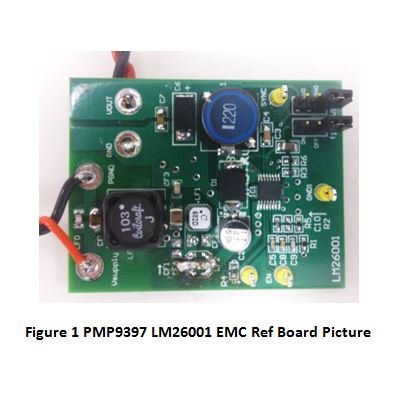

PCB板可以在上圖中看到?；?4 層設計，我們能夠使用符合最嚴格的 CISPR 25 標準的傳導 EMI。有一個輸入傳導 EMI 濾波器部分必須在整體解決方案成本中加以考慮，以提供總空間要求和額外成本的實際指示。

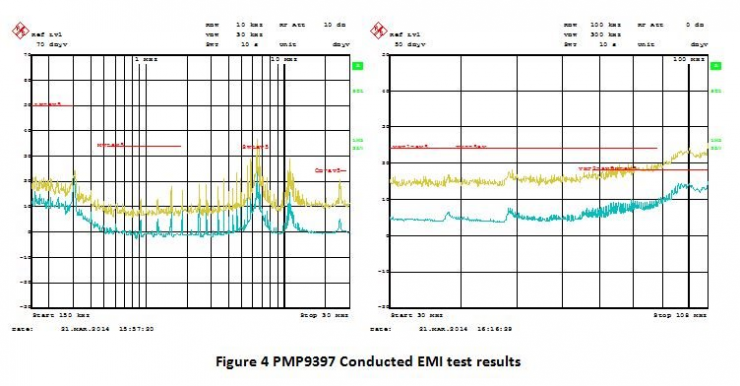

左側的 EMC 圖來自 150 KHz 至 30 MHz 的頻率掃描，右側的圖是 30 MHz 至 108 MHz，涵蓋從 AM 波段到 FM 波段的所有主要無線電頻率。紅線代表 CISPR 25 Class 5 標準的平均檢測限值，藍色跡線是符合標準的平均檢測結果(低于限值線)。峰值檢測(黃色跡線)也低于相應的峰值限制。

該設計表明我們的技術非常適合汽車應用，除了減少設計時間和系統集成外，還為工程師提供了 PCB 布局指導的信心。它可用于在開發之前驗證組件選擇，從而節省時間并消除重新設計以滿足 OEM 標準并加快上市時間，同時節省研發成本。
