隨著微電子技術的發展，電子芯片不斷的趨向于小型化、集成化，熱量通常被認為是電子系統前進發展的限制性因素，在電子設備熱設計領域，熱量的積累，溫度上升過高對器件的壽命和可靠性都會產生非常不利的影響。

有研究表明，當工作環境為70℃~80℃時，工作溫度每提高1℃，芯片的可靠性將下降5%。因此，對于界面熱傳導的研究就變得尤為重要。

在各種功率電子器件中，電子器件產生的熱量由內而外的傳遞需要經過數層接觸面，不同材料相互接觸時會產生界面，界面對熱流有阻礙作用, 而界面熱阻的概念亦即運用于此。

界面熱阻的精準測量也是在集成電路設計時選擇熱界面材料重要因素—— 當熱量流經接觸界面時，將產生一個間斷的溫度差?T，根據傅里葉定律，界面熱阻Rimp可表述為：Rimp=(T1-T2)/Q。

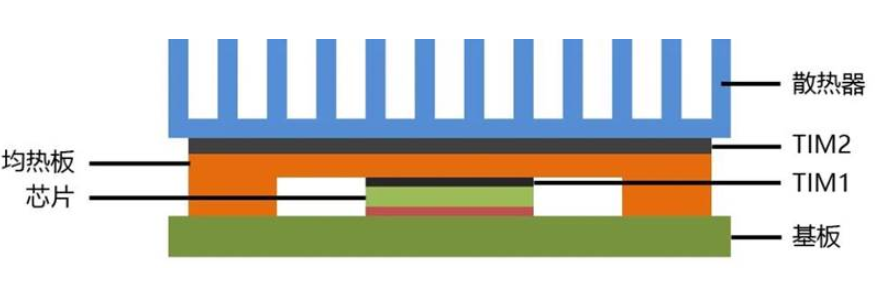

其中，Rimp為界面熱阻，T2為上接觸部件的界面溫度，T1為下接觸部件的界面溫度，Q為通過接觸界面的熱流通量。這里展示一個典型封裝結構：

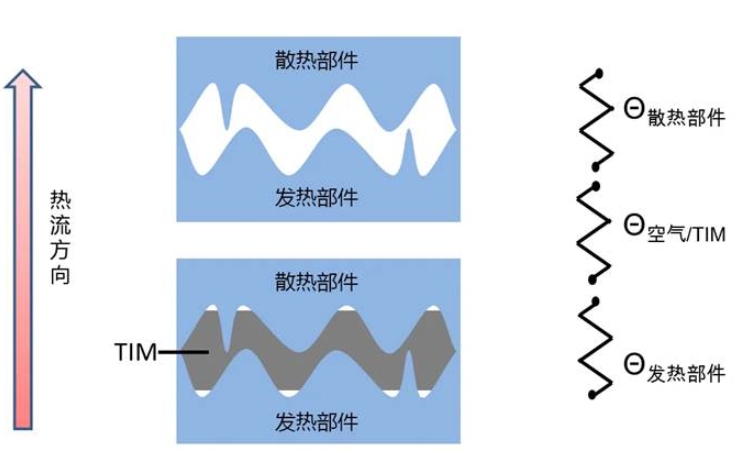

在熱量由芯片傳遞至散熱器的過程中，需要經過多個固-固界面。當兩個部件之間進行接觸傳熱時，由于固體表面從微觀上粗糙不平，部件之間實際上是通過離散的接觸點進行接觸傳熱的，有研究表明，這之間的實際接觸面積不到部件對應表面積的3%，因而產生了非常高的界面熱阻。當界面填充有TIM時，增加了實際的接觸面積，界面熱阻的數值也隨之減少。

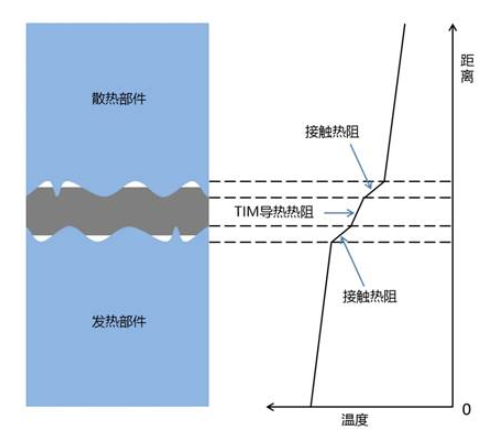

界面熱阻包括接觸熱阻和導熱熱阻兩部分，各類熱阻的關聯如下圖所示：

那么界面熱阻和接觸熱阻是怎么樣測量的呢?在實際應用中，為了充分表征熱界面材料的導熱能力，材料本身的導熱率和熱阻的準確測量是必須的。

其實，界面熱阻的測量非常簡單，目前業內常用于熱阻測試的標準為ASTM D5470，根據上面提到的傅里葉公式Rimp=(T1-T2)/Q，常用的測試設備可以直接或間接測得上下界面的溫度和流經的熱通量，進而得到材料的表觀界面熱阻。而由界面熱阻引申而來，可以進一步得到接觸熱阻和導熱系數：Rimp=1/λS*L+Rcon。

其中，Rimp是材料的界面熱阻，λ是材料的導熱系數，S是部件間宏觀上的接觸面積，L是界面材料的厚度，Rcon是材料的接觸熱阻。

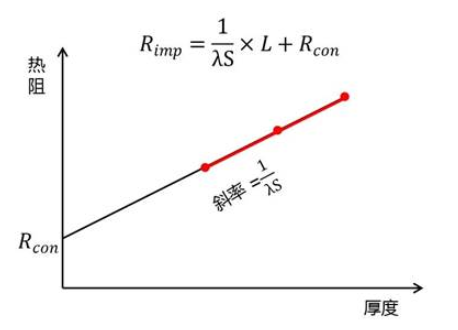

在具體的測試過程中，我們可以通過三點法測試不同厚度下的界面熱阻，進而通過線性回歸的方法得到L=0時的熱阻，這個熱阻即為接觸熱阻R_con，而線性回歸的斜率即為1/λS，由此便得到了材料導熱系數的具體數值。

界面熱阻是熱界面材料的關鍵性能之一，是過去幾十年中一個比較活躍的研究方向，也是熱設計環節中一個十分重要的環節，低熱阻將領航今后的電子設計迅速發展。JONES(中石科技)長期從事熱界面材料的開發與應用研究，可提供各種類型與規格的熱界面產品和相應的散熱方案。JONES的導熱硅脂和導熱相變材料，界面熱阻最低可以達到<0.05℃ cm2/W，并且具有優異的可靠性，是解決相關散熱問題的首選產品。

JONES低界面熱阻導熱硅脂

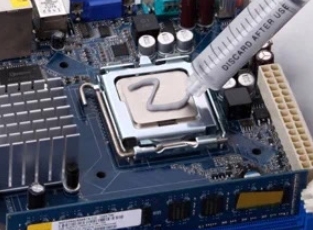

JONES導熱硅脂具有超低熱阻，易鋪展特性，應用于高功率器件，如CPUs, GPUs，ASICS，北橋以及發熱器件間。其優良的表面浸潤性能，適用于絲網印刷方式較薄地涂覆于發熱或散熱器件間。同時，該款導熱硅脂可通過各種工業可靠性測試，并可滿足于多種應用領域的使用要求。

產品優勢

1、導熱系數2-6 W/m-K;

2、低熱阻 (熱阻低至0.06 K-cm^2/W);

3、低粘度，易絲網印刷和刮涂;

4、部分產品含溶劑。

JONES低界面熱阻導熱相變材料

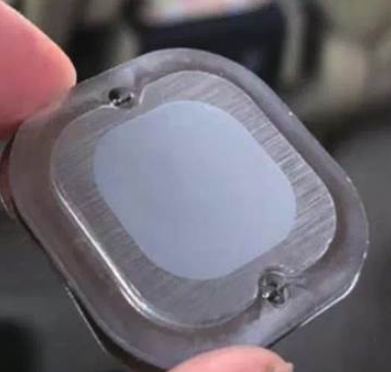

JONES導熱相變材料能夠最大限度地提高散熱器的散熱性能，利用材料在指定溫度下相變的特點，常溫條件下產品形態為固態狀易于處理，而當溫度高于材料的相變溫度時，材料開始軟化，并對電子元件接觸界面的微觀不規則空隙進行充分填充，從而最大程度地降低材料填隙厚度和界面接觸熱阻，而且這種相變的特點避免了在安裝過程中的污染，提高了產品的可操作性。

產品優勢

1、導熱系數2-8 W/m-K;

2、低熱阻(熱阻低至0.06 K-cm^2/W);

3、相變溫度可調;

4、可提供墊片狀、膏狀兩種形態產品。

自2021年8月起，中石科技已授權一級代理世強硬創平臺，以上提及的產品及旗下碳基導熱薄膜、TIM導熱產品、屏蔽材料等所有產品均可在世強硬創平臺瀏覽，獲取全線產品信息、專家技術支持等。

為給用戶提供多樣化的散熱產品選擇，世強硬創平臺持續擴充優質電子材料領域的授權代理原廠，平臺已上線的廠商包括Parker Chomerics、Rogers、Aavid、Laird等，電子材料品類已全面覆蓋導熱、熱界面材料、散熱器、風扇、均溫板、TEC等，可以大幅降低用戶采購與研發的時間成本。

與此同時，世強硬創還擁有資深熱設計FAE團隊，可以幫助客戶進行散熱設計方案優化服務，并提供多種風冷、液冷、散熱器、熱界面材料等散熱設計解決方案，為硬創企業的產品研發、熱管理材料選型替換等提供全程技術支撐，節約其在散熱設計階段必須投入的人力及物力成本。
