汽車車身控制模塊 (BCM) 是管理眾多車輛舒適性、便利性和照明功能的電子控制單元，包括門鎖、車窗、鐘聲、關閉傳感器、內部和外部照明、雨刷和轉向信號燈。具體來說，BCM 監控不同的驅動器開關并控制汽車中相應負載的電源。

典型的 BCM 由處理汽車 12V 電池電平驅動器開關狀態的微控制器 (MCU) 組成。信號通過傳統上使用分立無源元件(如電阻器、電容器和二極管)實現的接口電路連接到 MCU。我們必須注意保護 MCU 免受電池電壓、靜電放電 (ESD)、瞬變和電池反接情況的影響。此外，我們需要提供潤濕電流來偏置開關輸入并保持開關觸點處于良好狀態。

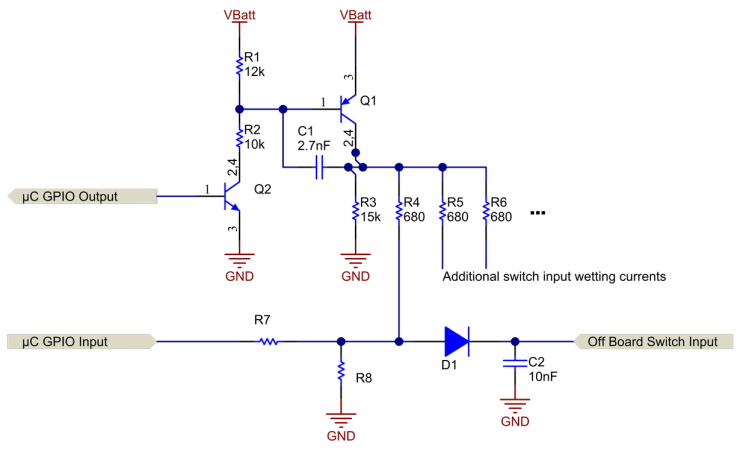

圖 1 顯示了如何處理外部接地開關輸入的示例實現。電容 C2 分流 ESD 和瞬態能量;二極管 D1 阻斷高壓;電阻器 R4 設置開關處的潤濕電流;電阻器 R4(與 R8 一起)將電池電壓分壓;電阻器 R1 至 R3、晶體管 Q1 和 Q2、電容器 C1 以及通用輸入/輸出 (GPIO) 引腳啟用和禁用潤濕電流。

圖 1：離散潤濕電流實施

這種離散方法有三個注意事項：

· MCU 以及因此 MCU 的電源電壓必須保持有效，潤濕電流才會有效。這嚴重影響了模塊在低功耗(關閉)模式下消耗的最小電流量。

· 該解決方案需要大量無源元件，例如用于產生潤濕電流的晶體管和電阻器，以及用于每個開關輸入的二極管、電阻器和電容器。這使得整體解決方案的規模很大。

· 潤濕電流會隨電池電壓而變化;例如，如果電池電壓下降 30%，潤濕電流也會下降 30%。

多開關檢測接口 (MSDI) 是一種處理所有這些問題的設備，它匯總電池和接地連接的開關狀態信息，并通過串行外圍接口 (SPI) 與微處理器通信。

更小、更節省空間的解決方案的功能

MSDI 器件集成了可調節的潤濕電流，能夠?yàn)殡姵睾徒拥剡B接的外部開關輸入提供灌電流和拉電流。由于這些電流在內部受到監視和控制，因此它們?cè)诤軐挼碾姵剌斎腚妷悍秶鷥?nèi)保持一致。MSDI 開關輸入還設計用于處理負載突降和反向電池電壓，從而減少對分立阻塞二極管和潤濕電流組件的需求，從而節省額外的電路板面積和成本。分立的 24 通道解決方案(如圖 2 所示)將使用 75 個電阻器、25 個電容器、24 個二極管和兩個外部晶體管。使用 TI TIC12400-Q1 集成 MSDI 解決方案的類似解決方案將 24 個電容器用于 IO 引腳，5 個電容器用于去耦，

用于離散處理開關輸入上的潤濕電流、反向阻斷和 ESD 的解決方案尺寸的一對一比較，以及汽車多開關檢測接口參考設計的片段，這是使用 TIC12400 的示例實現-Q1 設備及其所需的所有外部電路。采用 MSDI 參考設計的兩層板上的總解決方案尺寸現在為 17.5mm x 18.8mm。

更高效的低功耗模式的功能

正如我之前提到的，要在低功耗模式下監控外部開關，微處理器需要保持通電和活動狀態，這意味著 MCU 的穩壓器也需要始終保持活動狀態。這會在低功耗模式下產生更高的系統范圍內的靜態電流。

MSDI 設備直接使用汽車電池運行，并具有集成的低功耗輪詢模式，可以監控用戶選擇的開關觸點。例如，TIC12400-Q1 具有低功耗輪詢模式和高壓開漏中斷輸出引腳，可在開關狀態變化時啟用穩壓器。這意味著我們可以關閉模塊中的所有其他電路以實現超低功耗睡眠模式，從而幫助滿足越來越嚴格的原始設備制造商 (OEM) 當前對睡眠模式的要求。

如我們所見，該器件正在啟用潤濕電流、監控輸入電壓并反復返回低功耗模式，同時等待開關觸點改變狀態。這導致模塊的平均電流低得多，因?yàn)槟K中的所有其他電路都被禁用。

隨著 BCM 中的功能數量逐年增長，添加具有集成潤濕電流、反向阻斷和 ESD 保護的智能設備(如 MSDI)有助于實現更小的開關觸點監控解決方案。此外，隨著低功耗模式下對電流消耗的要求越來越嚴格，TIC12400-Q1 中的集成低功耗輪詢模式可將系統范圍的功耗降低多達 98%。
