北京2022年6月9日 /美通社/ --

狹小，不到0.002立方米空間內；
氣流，被每秒500轉的風扇擾動；
瞬間，所有電氣組件變?yōu)槟μ齑髽牵?br />極限，硬盤數據接近滿載；
此時，硬盤讀寫頭以10納米的距離，懸浮于盤片之上……

硬盤正在經歷一項極致嚴苛的性能與可靠性測試——服務器工作環境溫度已經超過數據中心環境溫度標準，與此同時內部一臺散熱風扇停止工作，要求服務器仍然能正常運轉，硬盤的讀寫性能依舊在線，以保障在這類極小概率出現的業務場景中硬盤數據的安全，性能的穩定。但在極限測試中，浪潮信息工程師發現，在對于硬盤進行接近滿載的高負荷壓力測試時，硬盤的穩定性猶如在亂風中飛舞的柳絮飄忽不定，甚至還出現了徹底報廢的極端故障。

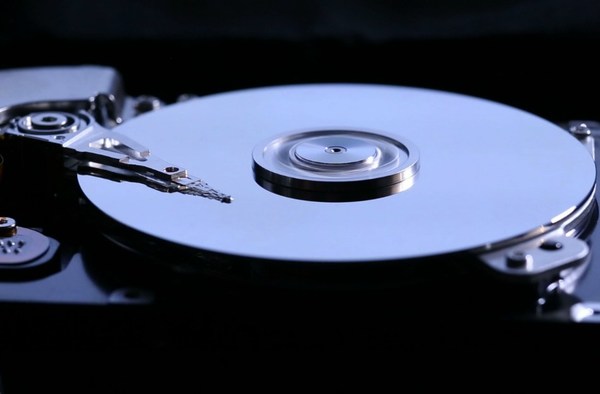

硬盤內部：讀寫頭在在碟片上方“飛行” 尋找碟片磁道從而讀寫數據 飛行高度約為10納米，相當于大型飛機沿著地面3cm的高度穩定飛行

面對數據中心數據計算量的幾何級增長，這種看似在罕見場景、極限測試才出現的故障問題，也不能輕易忽視，必須要找到"神隱"背后的問題根源。

尋找毫厘之間的玄謎！一個好消息、一個壞消息？

為了揭開硬盤讀寫性能下降的謎題，浪潮信息工程師首先針對服務器的關鍵組件進行逐一篩查，替換了不同的風扇、硬盤、內部主板以及背部連接器等進行對比分析，但問題依然存在。工程師又結合定量分析，改變環境溫度、調節風扇轉速等等進行了大量的實驗測試，終于發現每當風扇轉速達3萬轉/分鐘，服務器的硬盤讀寫性能就開始下降。

基于這一發現，結構仿真、流體仿真等多個團隊協同合作，找到了問題的答案——當散熱風扇轉速達到3萬轉的極限轉速時，系統風扇進風端形成的湍流，即氣流漩渦，會存在于硬盤和風扇之間的空間，而硬盤是精密度很高的部件，對湍流信號感知非常敏感，不規則的湍流可能會給硬盤性能帶來巨大的影響。輕則影響硬盤磁頭讀寫性能下降，嚴重則會硬盤報廢，導致數據丟失。

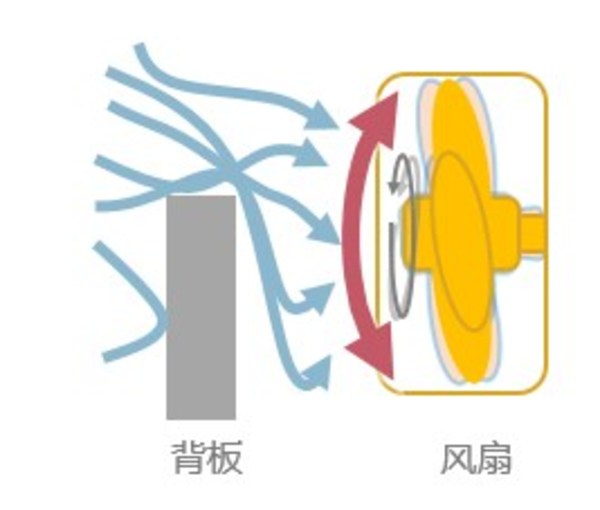

風扇入口因氣流受阻形成湍流

引起"湍流"的散熱風扇是保障服務器計算性能和散熱的核心部件之一，但極限轉速的風扇所產生的"湍流"又會影響硬盤的性能和可靠性，浪潮信息工程師需要尋找性能與散熱極致平衡的方法，讓計算性能、散熱、可靠性達到和諧統一。

問題雖然得已鎖定，但工程師們欣喜之下，又不得不去面對一個壞消息——能否有效治理"湍流"是數學屆的千禧年7大難題之一。浪潮信息工程師要做的就是尋找破解風扇高速轉動而產生湍流效應的方法。

破解"湍流" 意外破"圈"帶來驚喜

想要有效的破解"湍流"，就意味著要讓雜亂的"湍流"變成平穩的"層流"。在項目組百思不得其解的時候，浪潮信息工程師在參與FAST天眼項目現場，看到天眼采用的濾波材料突然有了靈感。工程師開始嘗試引入一種濾波材料，通過對氣流進行導流，讓隨性的風走直線，破解湍流造成的硬盤性能影響。

PS：H.Tennekes&J.L. Lumley 曾對湍流進行過評論：嘗試解決湍流問題的成功與否，強烈地取決于包括做出關鍵性假設的靈感。 湍流需要奔放的發明者，正如需要專業分析師那么重要。

這一濾波材料的形狀要如何確定呢？工程師們嘗試了多種不同的形狀，效果都不理想。在一次偶然的出差中，深圳機場六邊形的蜂窩結構的設計又給工程師帶來了靈感，六邊形蜂窩狀結構，省材料，夠堅固，通風量也最好，工程師們將其引入M6服務器設計，進行仿真測試，設計出了波導網——鋁制六邊形蜂巢網，它能夠破解湍流，引導風流直吹，同時在厚度上不足0.2mm，確保了進風處的最大通風量，重量也僅11克左右。

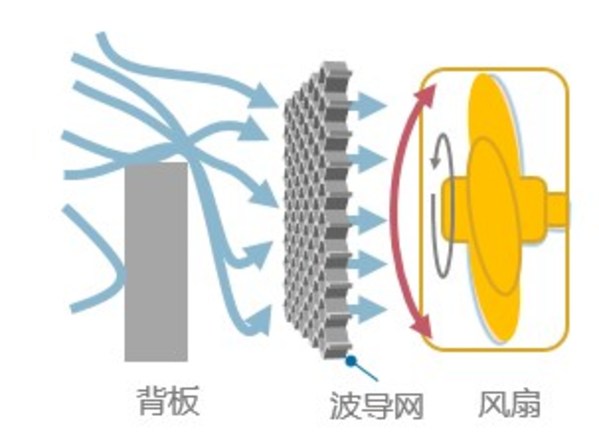

增加波導網進行導流，內部氣流更加流暢

增加波導網進行導流，內部氣流更加流暢

這一結構可以將不規則的湍流切割成平穩的層流。經過高頻度仿真測試協同，浪潮信息工程師為M6旗下每一款服務器的波導網蜂巢單元尺寸進行了科學匹配，定制出最佳孔徑、厚度大小的波導網。與此同時，工程師還借鑒了"音樂廳"降低噪聲的方法，在波導網周圍貼附上吸音海綿，進一步降低噪音對硬盤和機箱共振的干擾。

波導網，一個小的改變，化解了硬盤極限壓力危機，然而，收獲并未就此停止，數據顯示，通過采用波導網，M6服務器的硬盤性能提升：6%-8%；服務器散熱效率提升：17%-22%；數據中心可節約能耗：6%-8%。

相對于計算技術的創新而言，波導網可能只能算是微創新，但往往細節決定成敗，微小的進步的累積，會引導風向，也會引動風潮。
