這篇文章我將繼續使用電流模式放大器，另一個跨導放大器，并將其應用于開發高輸出電流、電流脈沖源。

對于這個實驗，我將使用鮮為人知的OPA615放大器。如果我們查看數據表，我們會發現它最初是作為模擬視頻功能的 DC 恢復功能開發的，該功能在幾年前被集成到一個更節能且占用空間更小的封裝中。

OPA615是一個完整的子系統，用于快速精確的直流恢復、偏置箝位和低頻hum抑制!關于寬帶放大器或緩沖器。盡管該電路的設計目的是穩定視頻信號的性能，但它也可以用作納秒脈沖的采樣保持放大器、高速積分器或峰值檢測器。該器件采用寬帶運算跨導放大器(OTA)，具有高阻抗共源共柵電流源輸出和快速精確的采樣比較器，共同為高速應用設定了新標準。OTA和采樣比較器都可以用作獨立電路或組合成更復雜的信號處理級。自偏置雙極OTA可被視為理想的可控電流源上的電壓c，并引腳對低輸入偏置電流進行了優化。采樣比較器具有兩個相同的高阻抗輸入和一個電流源輸出，該電流源輸出引腳對低輸出偏置電流和偏置電壓進行了優化;它可以在幾納秒內由TTL兼容的開關級控制。OTA和采樣比較器的跨導可以通過外部電阻器進行調整，從而優化帶寬、靜態電流和增益權衡。

OPA615 很有趣，因為它有兩個跨導放大器和一個集成開關。這三個元素的組合允許一個非常靈活的設備，能夠執行 ns 脈沖積分器以及采樣和保持功能。開關速度也很快，控制延遲時間為 2.5ns。

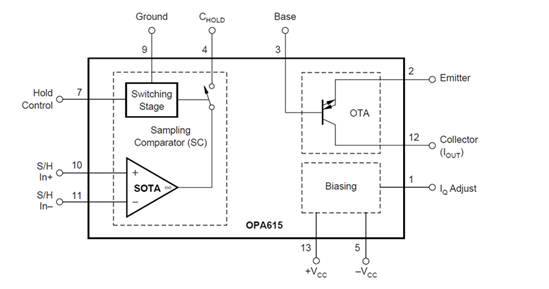

圖 1：OPA615 框圖

如圖 1 所示，第一個跨導放大器是一個比較器，本質上是一個差分對輸入，后跟一個開關。請注意，此比較器輸出是電流源。比較器和開關形成了此處感興趣的采樣比較器 (SC)。此處忽略運算跨導放大器 (OTA) 模塊。

這里的重要規格是 SC 模塊的 350MHz 帶寬和 ±20mA 輸出電流能力以及開關的 2.5ns 控制傳播延遲時間。為了增加輸出電流，我們將依次使用兩個電流鏡來提供所需的電流放大，一個電流鏡使用 NPN 晶體管，另一個使用 PNP 晶體管，如圖 2 所示。

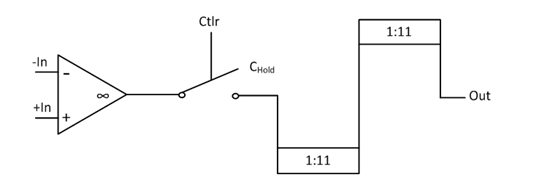

圖 2：脈沖電流源框圖

雖然 SC 的輸出是雙極的，但我們開發了單極輸出來快速評估該源的可行性和性能。

晶體管陣列用于電流鏡實現。我們最初希望實現超過 200mA。由于封裝的熱限制，每個電流鏡使用三個四晶體管陣列，總共有十二個晶體管可用。因此電流鏡比率為 1:11。為了在每個晶體管中保持相同的電流密度并避免局部過熱，請參見圖 3。

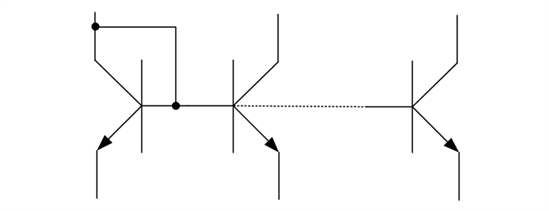

圖 3：NPN 電流鏡實現

下面的圖 4 展示了 1.8A 500ns 電流脈沖和 200mA 5ms 電流脈沖的脈沖響應。

圖 4：1.8A 500ns 電流脈沖(上)、200mA 5ms 電流脈沖(下)

為避免由于負載而導致電流源的電壓合規性限制，選擇晶體管以處理 60 V，并且電源的調整獨立于 ±5 V 電源。在上圖中，+20 V 用于電流源，±5 V 用于 OPA615 的電源。
