種類繁多的汽車信息娛樂系統和功能對升壓轉換器提出了許多電源要求。一些信息娛樂系統可能根本不需要。一種車型可能需要將 12V 汽車電池升壓至 24V 用于音頻放大器。另一個可能需要 18V 來偏置顯示器。第三種可能使用發光二極管 (LED) 并需要背光驅動器??紤]到所有這些不同的要求,您是否寧愿只鑒定一個集成電路 (IC) 而不是四個或更多?
TPS61175-Q1正是為此而設計的,旨在支持您的所有升壓轉換器需求。2.9V 至 18V 的寬輸入范圍支持車輛中的可變電源電壓,而 -Q1 意味著它符合汽車電子委員會 (AEC)-Q100 標準,可在汽車系統中實現高可靠性。
TPS61175-Q1是一款單片開關穩壓器,帶有集成的3A/40V電源開關。 此器件可配置成多種標準開關穩壓器拓?fù)?,包括升壓、SEPIC和反激式。 此器件具有寬輸入電壓范圍,可支持輸入電壓來自多節電池或者5V、12V穩壓電源軌的應用。
TPS61175-Q1使用電流模式脈寬調制(PWM)控制來調節輸出電壓。PWM的開關頻率可由外部電阻或外部時鐘信號設定。 用戶可將開關頻率編程設定在200kHz至2.2MHz之間。
此器件的可編程軟啟動功能可限制啟動期間的浪涌電流,并且還具有逐脈沖過流限制和熱關斷等其它內置保護特性。TPS61175-Q1采用帶有PowerPAD的14引腳HTSSOP封裝。
▲特性:
● 具有符合AEC-Q100的下列結果:
■ 器件溫度1級:-40°C 至125°C結溫工作溫度范圍
● 輸入電壓范圍為2.9V至18V
● 3A、40V內部開關
● 高效率電源轉換:高達93%
● 由外部電阻設置頻率:200KHz至2.2MHz
● 同步外部開關頻率
● 滿載條件下采用用戶定義的軟啟動
● 輕載條件下輸出調節可跳過開關周期
● 14引腳散熱薄型小外形尺寸(HTSSOP)封裝,具有PowerPAD?、
5V 至 12V、24V 的功率轉換
支持單端初級電感轉換器 (SEPIC)、反激式拓?fù)?
非對稱用戶數字環路 (ADSL) 調制解調器
TV 調諧器
TPS61175-Q1的真正優勢在于其靈活性。它集成了升壓拓?fù)渲惺褂玫牡蛡?cè) n 型金屬氧化物半導體(NMOS) 晶體管,包括單端初級電感轉換器(SEPIC)和反激式。當輸入電壓高于和低于汽車系統中所需的輸出電壓時,使用這些拓?fù)浣Y(jié)構。該晶體管的額定電壓為 40V 和 3A,支持非常高的輸出功率,例如 24V OUT在 1A。該晶體管不需要額外的印刷電路板 (PCB) 空間;它集成在 5-mm x 4-mm 封裝中。高達 38V 的輸出電壓和高輸出電流使其可用于許多不同的系統軌。圖 1 顯示了升壓應用的完整原理圖。
開關頻率可在外部編程超過 2MHz,以保持在 AM 無線電頻段之上。對噪聲更敏感的應用支持時鐘同步。啟動時間和環路補償均由小型無源元件在外部設置,從而實現最大的應用靈活性。對于中等功率升壓轉換器汽車應用,您無需再觀望。
對于其他哪些汽車應用,您還需要升壓轉換器嗎?

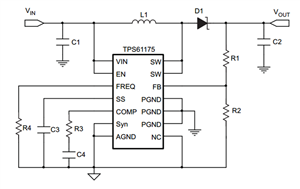

圖 1:TPS61175-Q1的簡單性和集成度使其可用于滿足汽車系統中的各種需求。
