一、模組概述：

TR7220B2S藍牙模組是一款低功耗,高性能和高集成度藍牙 5.0 BLE,工作在 ISM 頻段 2400MHz-2483.5MHz。 TR7220B2S 模組提供最高集成度,最低外圍 BOM 成本,在產品整機系統設計上更簡易加速產品開發上市。TR7220B2S藍牙模組支持亞馬遜阿里雙直連，讓產品更加智能。

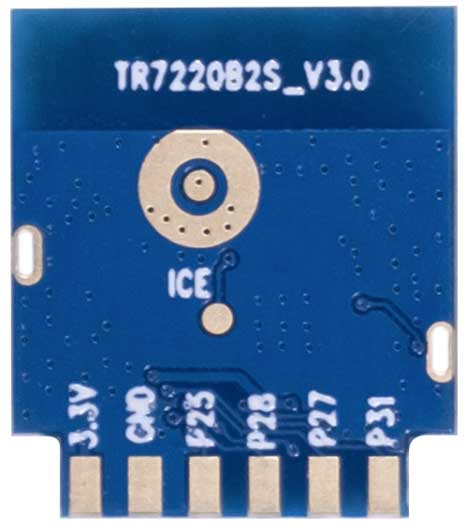

TR7220B2S 操作電壓 DC 3.3V,在射頻收發模式下具備超低功耗,支持休眠模式使其產品系統內置電池的具有長時間續航力,非常簡易的調試與燒錄接口(3.3V,GND,ICE )，并提供了包括UART、5 個 PWM、1 個 ADC 等豐富的硬件接口。TR7220B2S 藍牙 Mesh 功能提供了多對多的設備傳輸,并特別提高構建大范圍網絡覆蓋的通信效能,適用于需要數以萬計個設備在可靠,安全的環境下傳輸?shù)奈锫?lián)網解決方案。

二、產品特性：

? 藍牙 5.0 BLE Mesh 雙模模式；

? 雙核 ARM Cortex-M0 CPU 速率 192MHz,56KB RAM+Cache 16KB；

? 超低功耗：休眠功耗僅 0.6uA，關機模式僅 10nA；

? RX 最高電流 10mA@BLE mode; TX 最高電流 18mA@BLE mode；

? 500ms sniff mode <25uA；

? 支持傳輸速率 1Mbps,BLE 2Mbps；

? 支持 LED 驅動能力, UART, PWM, ADC 接口；

? 支持 Ali 云接入/APP, Amazon 云接入/APP 之定制開發；

? 應用領域：智能家具、家電、電工、照明、智能插座開關、智能樓宇、…等。

三、實際應用：
藍牙 Mesh 組網燈控方案: 將 TR7220B2S 模組植入進 LED燈控制電路中,使用者通過手機藍牙連接藍牙 Mesh網絡中任何一個 LED燈里面的藍牙模組,就可以控制 mesh網絡中的任意一個 LED 燈或一組 LED 燈,藍牙 Mesh 燈控方案就建立了無線藍牙設備之間的多對多的關系。
