YS65F805是一款8 位 MTP CMOS 觸摸單片機。性能強大，功耗較低，待機電流：電壓為 2.5V 時，典型值 500nA。工作電流：頻率為 8MHz、電壓為 2.5V 時，典型值為 500uA。頻率為 31kHz、電壓為 2.5V 時，典型值為 120uA。有著高性能的 RISC CPU，僅需學習 35 條指令。除跳轉指令外的所有指令都是單周期的?？梢灾苯雍烷g接尋址模式。

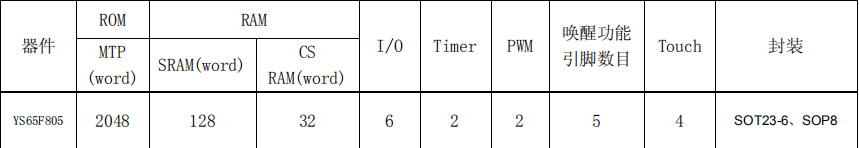

器件概述：
? 存儲器：

MTP 空間：2K*14 位?？山?jīng)受 1000 次寫操作。

SRAM 空間：128 字節。

CS SRAM：32 字節。

? 8 級深硬件堆棧

? I/O 引腳配置

具有獨立方向控制的 6 個 I/O 引腳：PA 口 6 個

PA3：外部復位，當設定為輸出時為開漏輸出模式（open

drain）。

PA 端口獨立的可編程弱上/下拉。

? 定時器

Timer0：帶 8 位可編程預分頻器的 8 位定時器/計數器。

增強型 Timer1：

- 帶有預分頻器的 16 位定時器/計數器。

? 中斷源

- Timer0、Timer1 中斷。

- PA 電平變化中斷。

- 觸摸中斷。

? PWM 模塊

- 2 路 10bit PWM

? 5 通道 Touch KEY（最大同時支持 4 通道）

可通過軟件單獨對每路調節靈敏度

? 時鐘系統

內部高速時鐘：16MHz RC（Fcpu 支持 16Mhz、8MHz、

4MHz、2MHZ、1MHZ、500KHz、250KHz）。

? 高性能的 RISCCPU

僅需學習 35 條指令。

除跳轉指令外的所有指令都是單周期的。

直接和間接尋址模式。

? 特殊特性

- 高精度內部振蕩器，出廠時精度校準為+/-1%。

全溫全壓偏差小于+/-2%

- 可用軟件選擇的頻率范圍為 250kHz 到 16MHz。

- 軟件可選的 31kHz 內部振蕩器。

- 節能的休眠模式。

- 寬工作電壓范圍（2.5V 到 5.5V）。

- 工業級溫度范圍。

- 上電復位（Powe-onReset，POR）。

- 帶軟件控制選擇的 LVR 低電壓偵測選擇(偵測電壓有

2.5V、3.0V、3.6V 可選）。

- 帶片上振蕩器（振蕩器頻率可由軟件選擇，當預分頻比最

大時其標稱值為 268 秒）并且可軟件使能的增強型低電流

看門狗定時器（WatchdogTimer，WDT）。

- 帶上拉的主復位，可復用為輸入引腳。

- 可編程代碼保護。

? 低功耗特性

待機電流：

- 電壓為 2.5V 時，典型值 500nA。

工作電流：

- 頻率為 8MHz、電壓為 2.5V 時，典型值為 500uA。

- 頻率為 31kHz、電壓為 2.5V 時，典型值為 120uA。

看門狗定時器電流：

- 電壓為 2.5V 時，典型值為 1uA。

? 通過三個引腳(PA0，PA1，PA3)實現在線串行編程和調試。

內部低速時鐘：RC 振蕩器 31KHz。
