5G元素仿佛已經無處不在，但業界普遍認為，最新的蜂窩網絡仍然需要幾年時間才能達到4G/LTE的普及水平。這符合每10年有一個新網絡的歷史趨勢，由此可以預見的是6G系統將在2030年左右開始出現。這也使得現在以5G為目標的人都成為 了"落后的早期使用者"，一個聽起來有點矛盾的說法。

其實，這是件好事。早期的用戶已經在那里，但還沒有達到類似主流的程度。現在是開發第一代5G解決方案的好時機。制造商可以寄希望于在6G開始接管市場之前，開發幾代產品來跨越這十年。

任何第一代產品都是創建卓越設計的理想之地，通過克服新技術帶來的挑戰便可鍛造出卓越的產品。對于5G產品而言，主要的挑戰同時也是最大的特點就是性能。5G來了，一切都會變快。設計師和系統工程師會立即明白，對他們來說，快速并不總是等于快樂。

對于任何高頻信號而言，信號完整性都是一個大問題，無論它是通過導體還是在空氣中傳播。5G的所有優勢，比如高度密集的流量、更有效的頻譜利用、更大的帶寬和更低的時延等， 都需要在網絡中的每個節點上實現，包括在板級、板與板之間以及這些板上的組件之間。這就是4電平脈沖幅度調制(PAM-4)方案的重要性所在。它將支持高達56 Gbps和112 Gbps的傳輸速率，遠遠高于正在被取代的不歸零編碼(NRZ)調制方案。雖然NRZ仍將使用一段時間，但PAM-4將使5G得以實現。

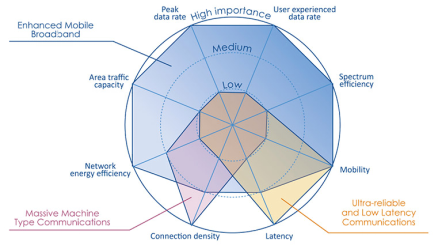

國際電信聯盟ITU-R M.2083建議書中定義的5G網絡的關鍵能力(來源：ETSI)

歐洲電信標準協會(ETSI)定義了5G系統在傳輸速率、時延和效率等八個方面必須滿足的要求。此外，ETSI更加強調國際電信聯盟無線電通信部門(ITU-R)確定的三個主要應用場景：增強型移動寬帶(eMBB)、增強型機器類型通信(eMTc)和超可靠、低時延通信(URLLC)。為了滿足這些應用場景的要求，業界正在利用新的技術和方法，如毫米波傳輸、更小和更多的單元、波束成形和MIMO天線技術等。MIMO技術增加了發射器中天線的密度，使得天線陣列密度能夠高達256個單元。

從設備制造商的角度來看，這意味著設備在物理層面上更小、更省電，但它們要處理更多的信號路徑。這些“物理連接”需要極高的信號完整性，要求它達到能夠支持PAM-4傳輸速率的水平。預計，所有的垂直市場都會需要5G技術，這主要是由于5G的低時延特性。這些市場將需要能夠在組件層面支持高吞吐量的系統。

網絡被重新定義

從4G/LTE轉向5G非常重要的部分原因是，它重新定義了網絡拓?fù)浣Y(jié)構。前幾代產品都是建立在傳統系統上，延續了技術和方法。對于5G來說，這些傳統系統已經無法延續使用。這一點可以從5G所采用的新無線電標準上窺見一斑。實際上，網絡的方方面面都已被重新定義。當然，它必須在實現這一目標的同時，仍然在一定程度上依賴現有的技術，如能夠承載毫米波信號的射頻連接器等。

5G開放性的提高，使網絡結構發生了根本性變化。4G的無線接入網絡(RAN)包括一個基帶單元和遠程無線電頭。在5G架構中，這已演變?yōu)橛杉惺絾卧⒎植际絾卧?、無線電單元和MIMO天線組成的前傳網絡(fronthaul network)。

這就是部署新的遠程無線電單元、有源天線單元和基帶單元的地方。前傳網絡將連接到核心網絡，而前面概述的應用場景中的實際設備將使用MIMO天線通過前傳網絡連接。

雖然光纖互聯將在整個網絡的許多地方使用，但銅制互聯在新的5G拓?fù)浣Y(jié)構中仍有重要作用。

Molex(莫仕)全球產品經理Mike Hansen解釋說，銅制互聯解決方案主要用于在電路板之間布線，有趣的是，也包括跨板布線。使用帶雙軸的電纜組件可以避免與PCB導線相關的損耗，同時實現高速信號的傳輸。

據Hansen介紹，隨著有源天線單元(AAUs)的發展，5G已經創造了一個轉變。這些AAU的特點是大規模MIMO架構和大量的處理，都集中在一個非常小的空間內。而在系統架構中，高密度的銅制互連是必不可少的。

傳輸高速5G信號

在電路板層面，PCB正成為影響高速信號的一個主要障礙。雖然轉向光纖互連可以消除部分痛點問題，但在某些時候，電信號仍然需要通過集成電路接口接收。這時，先進的互連解決方案可以提供更高的信號完整性，以及敏感的差分信號(Differential Signal)所需的較低插入損耗。

除了電源之外，改進的邊緣連接器提供了在單個高度緊湊的連接器上擠壓差分信號(differential pairs)和單端信號所需的密度。在實現這一點的同時，還能避免產生信號完整性問題。

現在，信號的走線不再是在擁擠和有損耗的PCB上布線，而是使用雙同軸電纜制成的組件從PCB的一側布線到另一側，或直接從I/O到集成電路。這些所謂的旁路電纜組件避免了與傳統PCB相關的損耗，而且不需要進出光域，使成本和延遲降到最低。

為了支持5G網絡所涉及的帶寬，運營商正在使用56 Gbps的PAM-4信令，并在可能的情況下使用112 Gbps的PAM-4信令。如此高速的信號傳輸有賴于連接器層面上的精細阻抗匹配。而這正是Molex的專長所在，這家國際知名的連接器廠商擁有創新的NearStack 高速線纜解決方案，可以支持PAM-4信號傳輸。
