我們可以在基站、網絡交換機、服務器和存儲等云基礎設施設備以及集成電路 (IC) 測試儀、示波器等測試和測量應用中找到需要調節、排序和監控的具有多個低壓軌的硬件系統和網絡分析儀。

電源管理總線 (PMBus) 數字接口是一種流行的接口，TI 擁有完整的 PMBus 電源解決方案，適用于前端使用 48V DC、12V DC或其他低壓 DC 軌作為中間總線的系統；見圖 1。

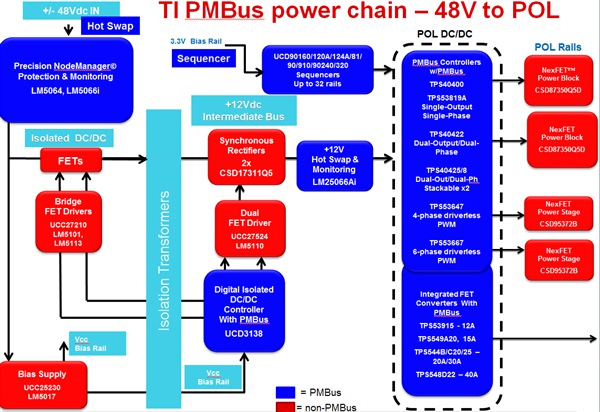

圖 1：48V 至負載點 PMBus 電源系統

多軌系統中完整的 PMBus 解決方案的好處很多：易于使用；減少設計時間（因?yàn)榭梢酝ㄟ^(guò)重新配置片上非易失性存儲器 [NVM] 在幾秒鐘內生成新設計）；減少整體組件數量和總解決方案成本；通過單一圖形用戶界面 (GUI) 實現統一無縫的設計和編程方法；通過 PMBus 裕度調整更簡單的電路板特性；并通過電壓、電流、溫度、功率和故障監控改進診斷。

24 軌UCD90240和新型 32 軌UCD90320等多軌 PMBus 排序器/管理器可以使用 TI 的Fusion Digital Power ? GUI對多達 32 個軌進行排序、裕度、監控和報告故障。它們也可以四個堆疊，最多 128 個軌道，如果需要，通過 SYNC_CLK 引腳進行管理。

UCD90240 是一款采用緊湊型 9mm × 9mm 晶圓級球狀引腳柵格陣列 (BGA) 封裝的 24 電源軌 PMBus 可尋址電源排序器和系統管理器。該器件提供以下引腳：24 個模擬監視 (MON) 引腳，可通過兩個 12 位 ADC 引擎來監視電源電壓、電流或溫度；24 個專用使能 (EN) 引腳，用于控制電源軌開啟/關閉；24 個專用裕度調節引腳，用于閉環裕度調節；12 個邏輯 GPO (LGPO) 引腳，支持靈活的布爾邏輯和狀態機功能；以及 24 個 GPIO 引腳，可配置為 GPI、GPO、系統復位、級聯故障引腳和看門狗 I/O 等。

24 個 EN 引腳和 12 個 LGPO 引腳可配置為電平有效驅動或開漏輸出。非易失性事件記錄功能可在電源斷電后保存故障事件。 黑盒故障記錄功能會在首次發生故障后保存所有電源軌和 I/O 引腳的狀態。憑借級聯功能，通過一條 SYNC_CLK 引腳連接即可輕松管理多達 96 個電壓軌。 故障引腳功能可對級聯的各器件加以協調，以提供同步的故障響應。 引腳選擇電源軌狀態功能最多可通過 3 個 GPI 來控制多達 8 個用戶定義的電源狀態。

這些狀態可實現高級配置和電源接口 (ACPI) 規范中列出的系統低功耗模式。 這個TI的 融合數字電源 設計軟件是一款基于 PC 的直觀圖形用戶界面 (GUI)，可對所有系統工作參數進行配置、存儲和監視。特性對 24 個電壓軌進行排序、監視和裕度調節，采用 9mm × 9mm 小型封裝監視和響應用戶定義的故障，其中包括過壓 (OV)、欠壓 (UV)、過流 (OC)、欠流 (UC)、過熱、超時以及通用輸入 (GPI) 觸發的故障提供靈活的排序開啟/關閉相關性、延時、布爾邏輯和通用輸入輸出 (GPIO) 配置以支持復雜的排序應用高精度閉環裕度調節主動微調功能，可改善電源軌輸出電壓精度 高級非易失性事件記錄功能，可協助系統調試 單一事件故障記錄（100 個條目） 峰值記錄黑盒故障記錄，用于在首次發生故障時保存所有電源軌和 I/O 引腳的狀態可輕松級聯多達 4 個電源排序器并加以協調以提供故障響應 易于使用的 Fusion GUI 省去了代碼編寫工作 在線和離線系統級設計 在線監視和調試 針對制造商優化 GUI 可編程的看門狗定時器和系統復位引腳選擇電源軌狀態 符合 PMBus 1.2 標準應用工業和自動測試設備 (ATE) 電信及網絡設備服務器和存儲系統 需要對多個電源軌進行排序和監視的系統

此外，UCD90240 和 UCD90320 具有真正的黑匣子記錄功能，可提供有關第一次故障時所有電源軌、通用輸入 (GPI) 和通用輸出 (GPO) 狀態的詳細信息，如圖 2 所示。

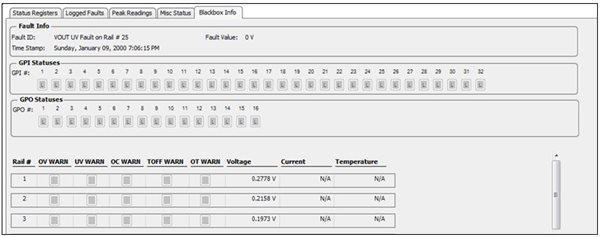

圖 2：UCD90240/UCD90320 黑盒記錄

UCD90xxx PMBus 定序器/管理器與模擬和 PMBus 負載點電壓調節器一起工作，為多軌系統提供 PMBus 管理和電壓調節解決方案，多軌系統幾乎總是有一個或多個高電流專用集成電路 (ASIC)，處理器和/或現場可編程門陣列 (FPGA)。

負載需要從 12V 中間總線到其各自電源軌的精確多相降壓轉換。典型負載電流范圍為 50A 至 200A，多相轉換器可能需要多達六相以有效分配功率和熱量，并通過相位交錯減少電感器和輸出電容器的尺寸和數量。

TPS53667就是這樣一種六相轉換器。

多軌 UCD90xxx PMBus 排序器如何與設計中的多個 PMBus 穩壓器結合在一起？在TI設計開關電源的PMBus系統的企業級以太網參考設計是一個很好的例子，如圖3。

該設計采用 PMBus 定序器、PMBus 熱插拔 IC（用于輸入電流）和八個模擬和 PMBus 穩壓器，包括一個四相 PMBus 降壓控制器和一個雙倍數據速率 (DDR) 端接 (Vtt) 開關. Fusion Digital Power GUI 提供電源樹的圖形表示，并提供對上半部分的主要參數進行編程的功能，同時在下半部分監控電壓、電流、溫度和功率等關鍵參數。

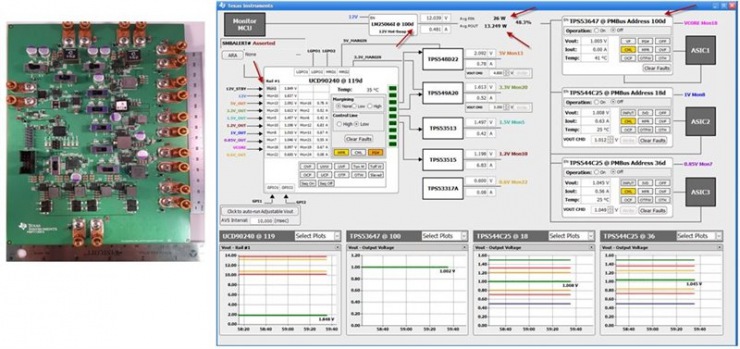

圖 3：參考設計的 PMBus 板和 Fusion Digital Power GUI

如果我們正在設計具有大電流處理器、ASIC 和/或 FPGA 的多軌系統，并希望簡化我們的設計和表征、縮短開發時間并提高系統的診斷能力，請考慮 TI 的 PMBus 電源解決方案。
