起步的挑戰

要設計出成功的能量收集系統的挑戰之一是如何開始。在初期通常要面臨太多的未知數，讓人不知所措。要使用哪種能源，光伏、熱電發電機、電場、流動還是振動？我的存儲元件應該多大？我應該使用超級電容器還是充電電池？在能源安全方面我是否需要備用電池、是否能夠在白天收集足夠的能量以維持整晚？而這些只是外部考慮，其他還有收集器電子器件的優化、選擇和供應鏈管理，例如在PCB 上制作一個功能齊全的能量收集系統所需的電感、電阻和電容。

預建模塊加快上市時間

為了協助做出攸關成敗的決策，RECOM 開發了一個預先構建和充分測試的能量收集模塊和一個

使用 AEM10941 收集器 IC 的評估板。

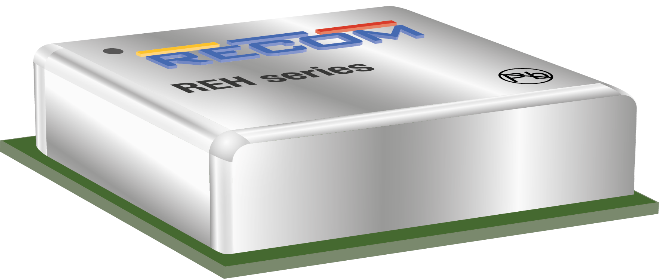

REH-3.31.8 模塊是一個完整的能量收集電源，只需要一個能源和一個存儲元件。這可以讓設計工程師將寶貴的時間專注在更重要的決策上，例如根據光照條件尋找最適合的太陽能電池、微調振動發電機的諧振頻率，或試驗?zāi)姆N超級電容器或鋰離子電池的尺寸才能可靠地持續供電。

為了使這一過程更加簡單，RECOM 還制造了 REH-3.31.8-EVM-1 評估板，備用能源、存儲元件以及 3.3V 和 1.8V 輸出電壓的推入式接線端子。如果需要板載備用一次電池，評估板還預留CR2032 電池座的焊盤。使用 REH-3.31.8-EVM-1可以設定 REH-3.31.8 模塊的所有功能，例如選擇存儲元件的類型（可充電電池或超級電容器）、設置切換備用電池閾值電壓并獨立啟用一個或兩個輸出。所有輸入和輸出信號皆可使用測試探頭輕松讀取。

使用 RECOM 模塊的五大好處：

隨時可用！REH-3.31.8 是經過預測試的 12.2mm x 12.2mm x 3.75mm SMD 模塊，采用金屬外殼且底部帶有焊盤。除了能源元件和存儲元件之外，不需要其他外部器件來建構功能齊全的能量收集器。

組裝簡單！平面網格陣列 (LGA) 焊盤可以輕松、可靠地焊接到低成本的單面或雙面的主 PCB 上。金屬外殼讓貼片機輕松作業，并且您的物料清單 (BoM)只列出一個部件。

快速上市！從設計的第 1 天開始就可以馬上讓您的能量收集器開始運作。從原型設計到批量生產，我們的歐洲配送中心和快遞服務能確保您可以快速擴大生產規模。

實驗簡單！REH-3.31.8-EVM-1 評估板可以針對不同的能源或存儲元件制造商進行實驗，經過篩選選擇最適合您的組件。

容易升級！如果您稍后決定升級來增加收集的能量，推入式連接器就可以讓您在幾秒內輕松切換到更有效的能量收集器或更大的存儲元件。一旦正常運行，就可以繼續使用新配置生產，不會變動任何的操作規范。

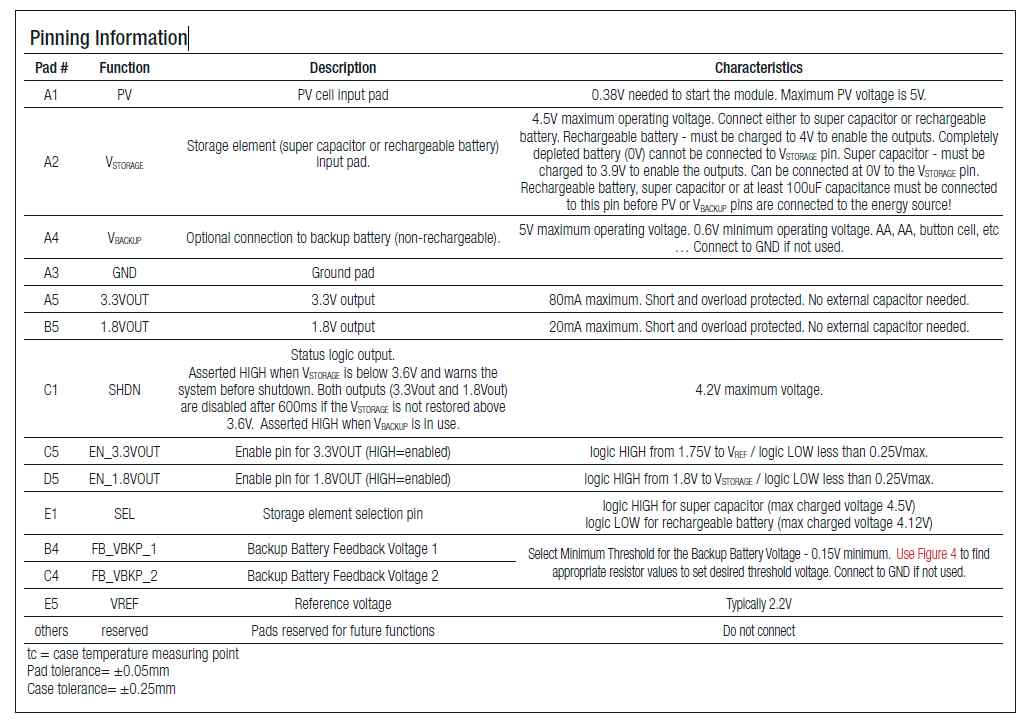

REH3.31.8 和 REH-3.31.8-EVM-1 的技術規格

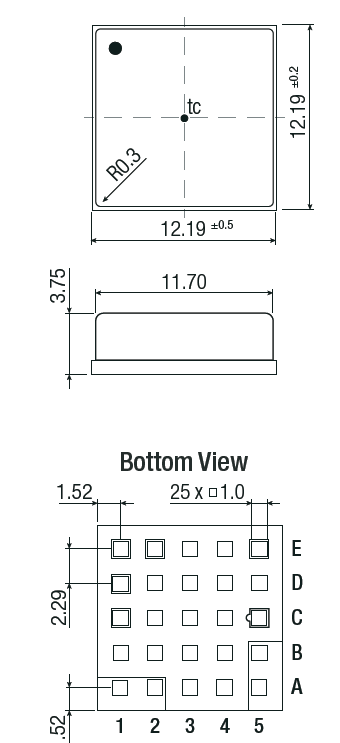

REH-3.31.8是一個雙輸出能量收集模塊，專為光伏 (PV) 電池設計但也能夠使用其他低壓直流電源運行，提供50mV 以上的電壓。這種獨特且緊湊的 (12.19 x 12.19 毫米) 模塊包含能量收集系統所需的所有電路，以及光伏電池最大功率點 (MPP) 追蹤功能。

用戶只需添加存儲元件（可選充電電池或超級電容器）然后連接電源即可運行。兩個受短路保護的固定電壓調節輸出（1.8V@20mA 和 3.3V@80mA）可以分別啟用或停用。沒有足夠的能量來維持輸出電壓導致快要關機時，模塊會發出即將關閉的警告信號。

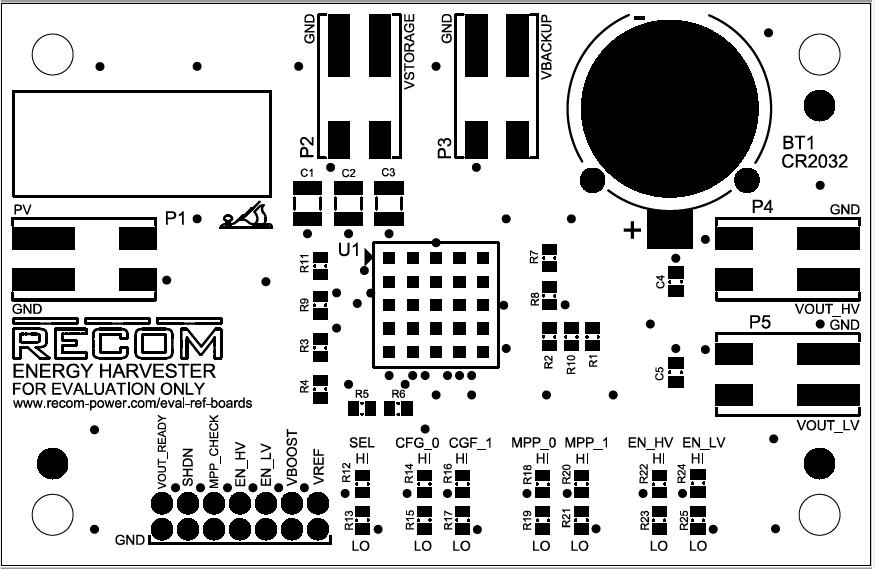

REH-3.31.8-EVM-1可以輕松且快速地評估 REH-3.31.8 能量收集模塊。評估板具備所有必要的即插即用連接器來連接能源、儲能元件、雙輸出電壓和外部備用電池。PCB保留了節省空間的 CR2032 電池座的焊盤，可在需要時使用板載備用電池。

如果有安裝備用一次電池（1.5V 至 3V），當能量收集輸入無法維持不間斷輸出的時候REH 模塊將自動切換到備用電源。

如何購買

REH-3.31.8 模塊和 REH-3.31.8-EVM-1 評估板皆可由 RECOM 奧地利總部或我們位于英國、德國、意大利、俄羅斯、美國或日本的業務開發經理提供。

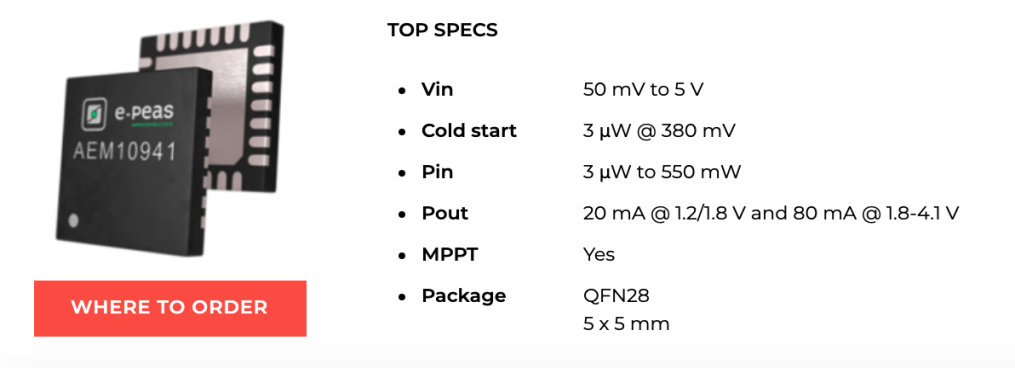

AEM10941

e-peas 的太陽能收集 IC 解決方案AEM10941 是一種集成能量管理電路，可從多達七節太陽能電池板汲取直流電源并同時將能量存儲在可充電元件中，為系統提供兩個獨立的調節電壓。太陽能收集器 AEM10941可以延長電池壽命，最終在廣泛的無線應用中消除一次性電池儲能元件，例如工業監控、地理定位、家庭自動化、電子健康監控和無線傳感器節點等。
