引言

城市照明的迅速發展在改善城市環境、完善城市功能、提高市民的生活素質發揮重要作用的同時也加大了對能源的需求和消耗，加劇了城市供用電緊張。據中國照明學會統計，由于線路損耗、夜間超負荷運行等原因，城市道路照明的電能利用率不到65%,耗電總量占中國發電總量的2%左右，節能潛力巨大叫除此之外普通城市照明還存在監控管理方式落后,安全性能較低等問題。

我國提出的建設資源節約型社會的目標和發展循環經濟的任務為上述問題的解決提供了很多思路。其中風力與太陽能互補路燈采用風能與太陽能為能源，無需開溝埋線，具有不受供電影響，不消耗常規電網能源，安裝簡便，綠色環保，無安全隱患等優點，是解決上述問題的一種重要解決方案，具有極高的社會效益、經濟效益和環境效益。

為了保證路燈的正常使用，使路燈始終工作在最優狀態,管理機構需要對路燈的實時工作狀態進行監控管理。但是在目前通常風光互補路燈的設計中，為了簡化布線，每個路燈均為一個獨立的光伏系統。圖1所示，每套路燈均由太陽能電池板、風力發電機、路燈控制器、蓄電池組、路燈燈頭以及架桿組成，各燈之間相互獨立，沒有線路連接，無法以傳統布線的方式對風光互補路燈的進行監控和管理。

針對上述問題，論文引入物聯網技術構建了一種基于ZigBee無線傳感網絡的風光互補路燈照明智能控制系統，通過在每一盞路燈的控制器安裝ZigBee節點構建ZigBee無線傳感網絡，并在管理機構搭建路燈智能監控管理平臺，將管理機構與每一桿路燈連接起來，最終實現管理機構(監管平臺)對每一盞路燈的工作狀況全方位的分布式自動/人工監視和控制，進而實現風光互補路燈照明工作狀態的最優化管理。

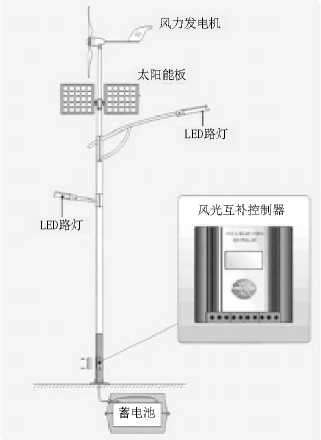

圖1傳統風光互補路燈系統結構

1系統總體方案設計

基于ZigBee的道路照明智能控制系統主要由道路照明設施、ZigBee無線監控網絡、數據通信網絡、輔助決策系統、遠程數據監控中心等幾部分組成，其總體結構如圖2所示。其中道路照明設施與ZigBee無線監控網絡為一體化裝置，其ZigBee無線監控網絡由眾多接入相應風光互補路燈智能控制器的無線傳感節點自組網形成，因此ZigBee無線監控網絡可以完成對網絡內所有風光互補道路照明設施工作狀態數據的實時采集，進而通過數據通信網絡發送至數據監控中心，完成對路燈的無線遠程狀態監視；無線監控網絡也可以向道路照明設施控制器發送從數據通信網絡接收到的監控中心相關控制命令，從而完成對路燈的無線遠程控制。

圖2道路照明智能控制系統組成結構

輔助決策系統主要由光照度采集傳感器、GPS模塊、溫濕度傳感器、風速風向傳感器、雨雪傳感器和網絡攝像機組成,主要用作對相應區域內道路照明設施控制的決策依據。該系統可以實時的通過數據通信網絡將輔助決策數據發送至數據監控中心，數據監控中心根據當前的氣象狀態數據向相應區域內的ZigBee無線監控網絡發送控制命令，從而完成對路燈工作狀態的控制。

2智能控制系統硬件設計

2.1智能路燈控制器

智能路燈控制器作完成了照明系統的發電控制、蓄電池供放電控制、路燈照明開閉及亮度控制等，是道路照明智能控制系統的核心部件，對道路照明系統的工作效率和穩定性起到?jīng)Q定性作用。考慮到論文設計的道路照明智能控制系統的光伏及風力發電的原理、蓄電池充放電工作原理、ZigBee無線傳感網絡工作方式和道路照明的實際需求，論文設計了如圖3所示的風光互補路燈控制系統，包括了微處理器模塊、發電設備發電/充電控制管理模塊、蓄電池狀態數據采集模塊、電源控制管理模塊、負載狀態采集模塊和負載輸出驅動控制模塊等，除此之外風力發電機、太陽能電池板、蓄電池組、LED路燈燈頭和無線通信模塊與控制器相連，最終與燈桿、燈架等設備組裝后安裝于道路兩側實現道路照明功能。

智能路燈控制器能夠完成的具體功能包括：外界氣象條件達到設備發電需求時，控制發電設備發電，在經過整流、恒壓或升壓后控制向蓄電池組充電或向LED燈頭負載供電；對電池板和風機的電壓、電流進行檢測，通過MPPT算法追蹤其最大輸出功率點，使發電設備以最大輸出功率為蓄電池充電;對蓄電池組進行監測控制，并控制完成過放電保護、過充電保護、短路保護、反接保護、極性保護和風機失速剎車等;控制節點自動接入路燈ZigBee無線監控網絡，并通過網絡發送當前節點的路燈系統工作狀態數據，接收遠程監控中心的控制命令，完成LED燈頭的開燈、關燈及亮度調節控制，太陽能電池板的朝向角度控制；對蓄電池剩余電量智能檢測，并根據風機與太陽能板的預期發電效率調整放電時間及光源亮度，盡可能延長照明時間；在發電設備發電量無法滿足LED負載照明時，控制蓄電池放電，驅動照明。

圖3道路照明智能控制系統功能結構

其中控制器微處理器采用德州儀器推出的ZigBee新一代SOC芯片CC2530,支持IEEE802.15.4標準/ZigBee/ZigBeeRF4CE和能源的應用，芯片內集成了ZigBee無線模塊，結合了一個完全集成的，高性能的RF收發器與一個業界標準增強型8051MCU，8KB的RAM，32/64/128/256KB閃存［3］。主要控制完成各個檢測數據的采集、太陽跟蹤算法的實現、步進電機的驅動以及相應的狀態數據的發送和控制命令的接收等路燈控制器功能。

電力拖動模塊采用的步進電機控制電池板在高度角和方位角上進行變化，并通過限位傳感器判斷電機的轉動停止位置。并配置合適的蝸輪蝸桿減速機，由于蝸桿軸向力較大,機構具有自鎖性，可實現反向自鎖，即只能由蝸桿帶動蝸輪,而不能由蝸輪帶動蝸桿，防止電池板在大風天氣下反向拖動步進電機。

2.2ZigBee/GPRS網關

ZigBee/GPRS網關集成了ZigBee匯聚節點與GPRS網關模塊（或直接接入有線Internet網絡），主要作為ZigBee無線監控網絡與遠程監控中心的通信樞紐完成監控中心控制命令的下傳和各路燈狀態數據的上傳等工作，其結構如圖4所示。

圖4ZigBee/GPRS網關結構設計框圖

ZigBee/GPRS網關主要是通過ZigBee無線網絡接收太陽能板的旋轉角度、發電電壓和蓄電池充放電狀態等數據,并通過GPRS網絡將相關數據上傳到遠程監控中心，完成實時監控功能；或者通過ZigBee網絡將遠程控制數據廣播到各路燈控制器節點，以完成相應的控制功能。

其中MCU+ZigBee模塊同樣采用新一代SOC芯片CC2530,E2PROM采用EEPROM24C系列存儲芯片，按鍵與顯示模塊完成人機交互。GPRS模塊采用HC-GPRS/232/T,該模塊是GPRS透明傳輸終端，內置工業級GPRS模塊，具有RS232接口的工業設備無需更改任何軟件即可通過GPRS無線聯網，支持點對點、點對多通信。

3智能控制系統功能設計

3.1太陽自動追蹤策略

由于地球自轉和公轉的影響，太陽的高度角和方位角會在一年四季內按照固定的規律發生變化，而太陽光在與太陽能電池板成垂直角度照射時，電池板接收光照強度最高，發電效率最好，因此論文以路燈套件中的電力拖動模塊為基礎設計了電池板的太陽追蹤策略，構建太陽追蹤系統，保證太陽能板工作時始終處于較高的發電效率狀態［4］?？紤]到實際應用需求，論文將太陽追蹤策略分為如流程圖3種工作狀態：

自動回位

在日落時，風光互補路燈主要依靠風機發電，若風機發電不足則依靠蓄電池組供電照明。此時需要太陽能電池板以限位傳感器為基準旋轉到初始垂直位置，等待次日的繼續運轉。

自動控制模式

當遠程監控中心通過布置于某區域的輔助決策系統監測到該區域當前的氣象條件適合電池板正常發電時，通過ZigBee無線傳感網絡向該區域各路燈控制器控制器發送控制命令，使其切換至自動控制模式。

在自動控制模式下，各路燈控制器定時通過固化于其存儲器中的自動控制策略根據當?shù)氐木暥?、當前的日期時間和太陽運行規律公式計算出任意時刻的太陽高度方位角，然后通過二維極軸電力拖動模塊，控制電池板旋轉至相應的角度，實現高度角-方位角的全稱追蹤。

(3)遠程控制模式

當遠程監控中心通過某區域的輔助決策系統監測到該區域當前的氣象條件(如陰雨天氣等)無需電池板進行視日追蹤時，通過ZigBee無線傳感網絡向該區域各路燈控制器控制器發送控制命令，使其切換至遠程控制模式。

此時路燈控制器根據遠程監控中心管理系統或管理人員發出的控制命令，使電池板旋轉至相應的位置，并在氣象條件無法滿足電池板發電條件時使其開路停止發電。

3.2ZigBee/GPRS網關的軟件設計

ZigBee/GPRS網關的軟件設計主要完成路燈ZigBee無線監控網絡與公共網絡之間的數據轉換，在采用GPRS網絡傳輸路燈狀態數據時，為了減少GPRS數據流量，在路燈狀態數據在一定范圍內處于穩定狀態時則不再實時上傳數據，而改為查詢方式，即只需要在上位機遠程監控中心需要查看當時數據時，上傳相關數據叫其軟件流程如圖5所示。

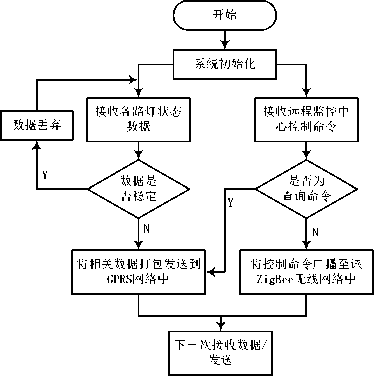

圖5ZigBee/GPRS網關的軟件流程圖

4結語

論文設計的基于ZigBee無線傳感網絡的風光互補路燈照明智能控制系統通過無線傳感網絡及相應的管理平臺使城市照明管理機構對傳統獨立式安裝的每一盞路燈的工作狀況實現全方位的分布式自動/人工監視和控制，實現風光互補路燈照明工作狀態的最優化管理，提高了道路照明的智能化程度。
