引言
基于Web瀏覽器的操作平臺是采用B/S結構實現的。但 在實際文字編版中，數學公式、化學符號、生物圖本、音樂樂 譜等特殊非文本符號的存儲嵌入極為困難。本文討論采用編 碼嵌入法鏈接原始圖形對象的實現技術與方法，引入自動機 技術實現了編碼在文本中的識別問題。
1自動機理論的發展與原理
自動機的結構理論是自動機抽象理論的進一步發展。結 構理論研究的重點是自動機的綜合、由元自動機構造自動機以 及對輸入和輸出通道傳遞的元信號進行編碼的方法。
由于設計新型電子計算機的迫切需要，數字自動機的結 構理論得到迅速的發展。通用電子數字計算機可以看作更廣 泛的數字自動機中的一類。數字自動機的結構理論涉及布爾代 數、命題演算、謂詞演算和信息論的有關問題。數字自動機的 結構理論與數字自動機的綜合問題直接相關，包括抽象綜合、 組合綜合、結構綜合、部件綜合和可靠性綜合。1938年C.E.香 農就用布爾代數解決繼電網絡的組合綜合，后來用于電子計算 機邏輯網絡的綜合。20世紀40年代蘇聯學者B.H.舍斯塔科 夫解決了數字自動機的結構綜合和部件綜合問題。到50年代 S.C.克林和E.F.穆爾解決了抽象綜合問題，后來D.D.奧芬卡 姆夫和F.霍恩又進一步發展了抽象綜合。J.von諾伊曼解決了 可靠性綜合問題。到60年代蘇聯學者B.M.格羅什科夫把抽 象綜合和結構綜合結合起來，使結構理論的表達形式適合于 解決任何數字自動機的綜合問題，建立了數字自動機綜合的 一般數學理論。
由元自動機構造自動機的方法主要有兩類：第一類“級 聯方法”，即用串聯、并聯和混聯方法把若干臺元自動機聯成 一臺自動機，它具有樹狀、星狀、網狀等多種拓撲結構。級聯 方法的逆問題是級聯分解問題，自動機的級聯分解與大系統 的分解等價。有限自動機的級聯分解問題與有限自動機的半群 結構有關，可以根據半群的結構理論和群的整除性理論解決。 已經證明有限自動機級聯分解定理。第二類“鄰域連接方法”, 現已發展成為細胞自動機理論，在一致結構的大規模集成電 路和并行計算機中得到廣泛應用。
2解決方案
以試題為例。系統中試題全部采用文本方式存儲，試題 中的公式、圖形等元素用特殊的編碼代替。例如：
“計算姬廣伽"+。腳的值：（）”
我們存儲為：
“計算 @A010001 的值：（）”
其中“@A010001”表示圖形X"巴/伽）/（1+ e'）dt在數 據庫中的編碼值，A01表示學科編碼，0001為該圖形編號。
3數據模型
數據存儲結構如圖1所示：
圖1數據存儲結構E-R圖
4算法模型

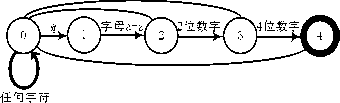

在試題讀取時，采用狀態機實現如圖2所示。
圖2中0狀態向屏幕輸出；1狀態進入圖形識別狀態；2 狀態識別學科門類頭字符；3狀態開始選取學科門類；4狀態 讀取鏈接文件并顯示在屏幕上。
圖2嵌入式內容識別狀態圖
5程序算法描述
算法如下：
Char s[]=” 5.計算：@A010001 的值：()
Int i=0 ；
Char f[8]；
各狀態算法如表1所列。
6結語
綜上所述，利用有限自動機，簡化了實現過程，解決了 圖形(化學符號、生物圖本、音樂樂譜等)在網頁上的顯示問題。 算法簡化了分析過程，實現了 JSP語言應用的技術難題，也為 我們解決相關難題提供了新的思路，應用前景良好。
