首頁 > 評測 > 大廠商的小情懷:XMC1100 Bootkit開發板評測

大廠商的小情懷:XMC1100 Bootkit開發板評測

  • 作者：zhanzr
  • 來源：21ic
  • [導讀]
  • XMC1100 Bootkit是Infineon(英飛凌)推出的XMC1x Bootkit的系列開發板子中的第一款,也是最具性?xún)r(jià)比最有代表性的一款.除此之外,還有XMC1200 Bootkit, XMC1300 Bootkit以及XMC1400 Bootkit,方便用戶盡可能快地上手XMC1x系列的處理器開發.除此之外針對XMC4x系列還有Relax Kit系列.本文的主腳是XMC1100 Bootkit,順帶也介紹一下子X(jué)MC1x系列的開發工具使用.

開發程序:使用Dave

Dave是英飛凌官方出的一個基于Eclipse定制的開發環境,目前可以開發的處理器類型有:XMC1x, XMC4x還有TLE98x系列,都是Cortex M內核的.

下載地址:https://infineoncommunity.com/dave-download_ID645

這個開發工具除了一般的Eclipse的特點之外,還有一個重要的功能,就是圖形化編程.這種圖形化編程跟ST的CubeMX有點相似,但是概念上更加先進一點,這里我們體驗一下子這個編程方式.程序設計的目標是做一個閃爍的LED程序,閃爍頻率1Hz.

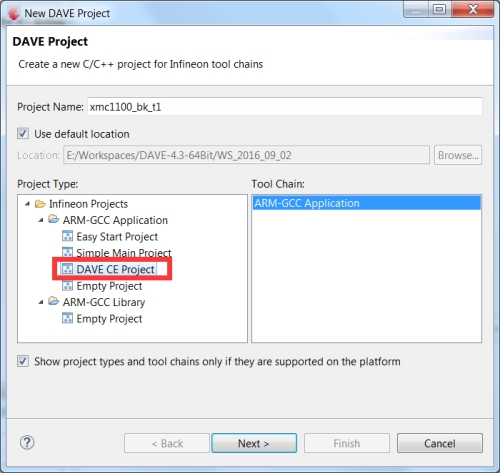

第一步,建立Dave CE工程,注意工程類型:

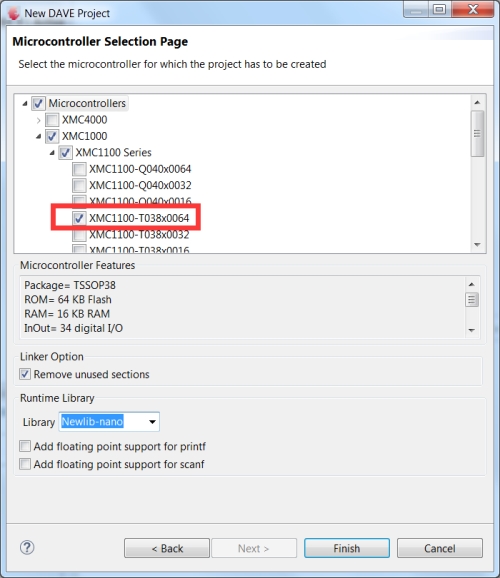

再選器件封裝類型:

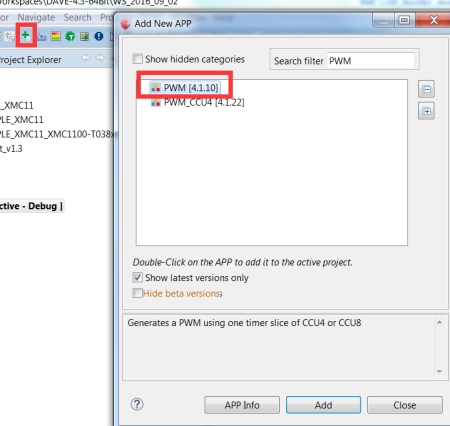

添加一個PWM模塊,Dave中稱之為APP:

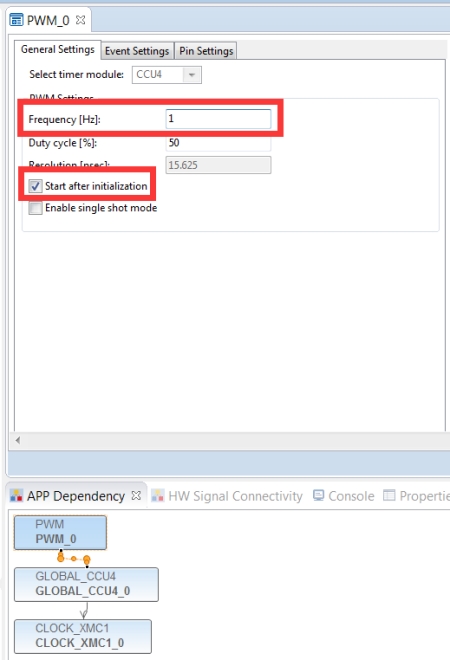

右擊PWM模塊配置參數:

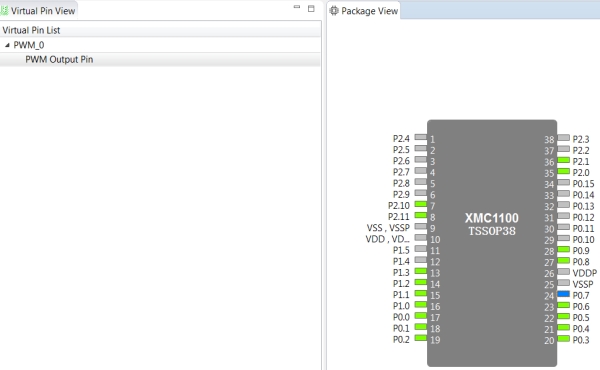

再配置IO口,板上有個IO口P0.7上有LED,就把PWM輸出配在這個IO口上.

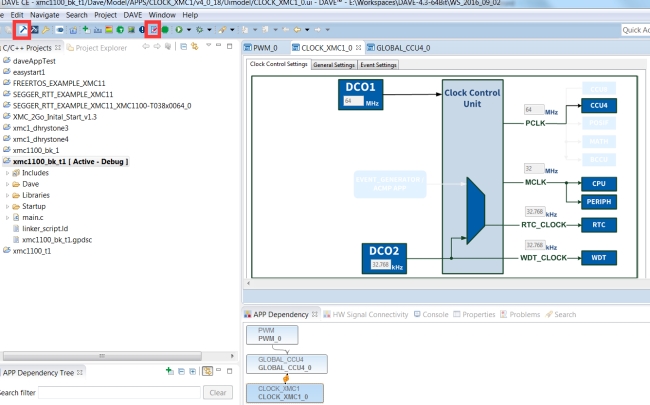

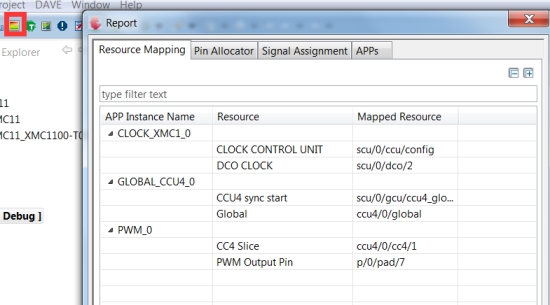

看看資源報告:

到這里就可以生成代碼編譯下載了.

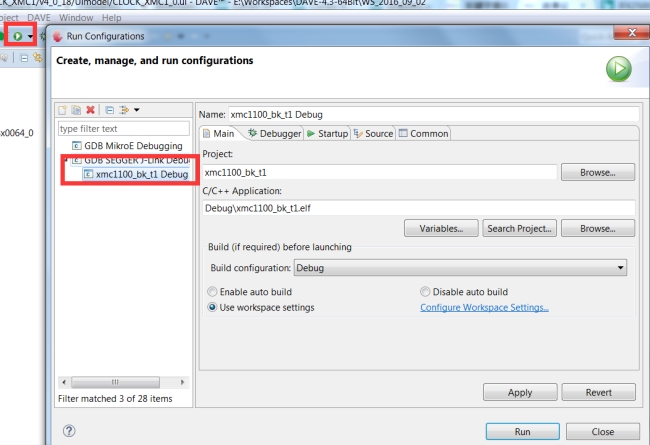

一切無誤后可以運行,記得配置Jlink為調試器,不過已經有默認模板可以直接點.

至此為止,應該可以看到XMC1100Bootkit板上的LED以1Hz的頻率開始閃了.一句代碼也沒有寫,就能流水燈,可謂開發效率高.但是有一點注意,因?yàn)槭褂昧藞D形化界面,生成的代碼較為臃腫,適合快速原型開發,如果要優化則只能一點點寫代碼了.

開發程序:使用Arduino

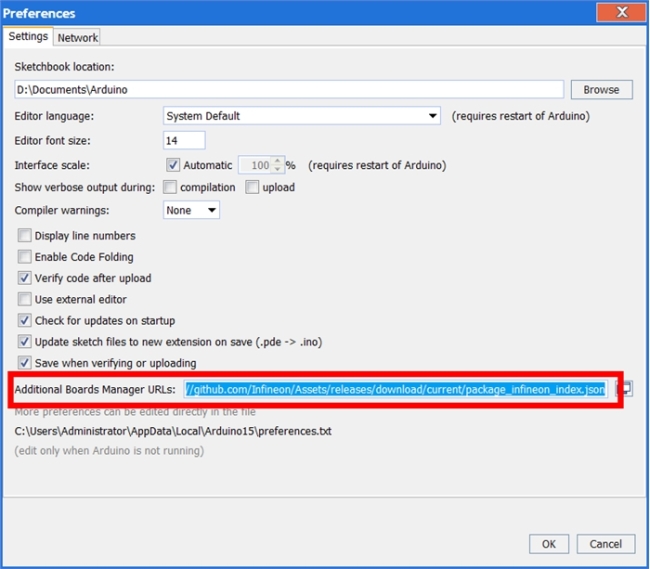

首先添加X(jué)MC1100板的Arduino驅動:

要寫的下載地址:

https://github.com/Infineon/Assets/releases/download/current/package_infineon_index.json

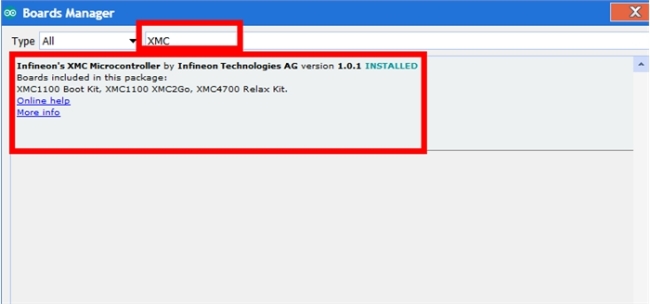

下載板子驅動:

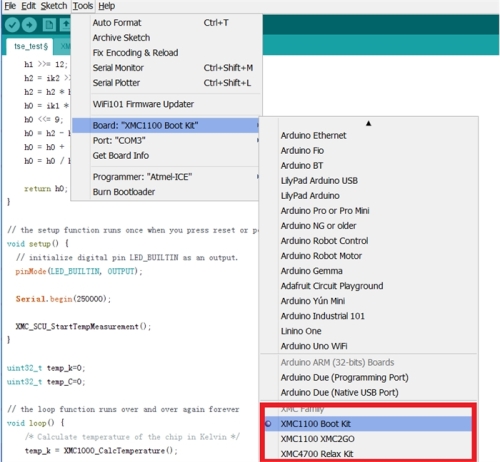

選擇板子XMC1100Bootkit:

簡單測試代碼:

void setup() {

// initialize serial communication at 9600 bits per second:

Serial.begin(9600);

}

// the loop routine runs over and over again forever:

void loop() {

// read the input on analog pin 0:

int sensorValue = analogRead(A0);

// print out the value you read:

Serial.println(sensorValue);

delay(1); // delay in between reads for stability

}
