大廠商的小情懷:XMC1100 Bootkit開發板評測
- [導讀]
- XMC1100 Bootkit是Infineon(英飛凌)推出的XMC1x Bootkit的系列開發板子中的第一款,也是最具性價比最有代表性的一款.除此之外,還有XMC1200 Bootkit, XMC1300 Bootkit以及XMC1400 Bootkit,方便用戶盡可能快地上手XMC1x系列的處理器開發.除此之外針對XMC4x系列還有Relax Kit系列.本文的主腳是XMC1100 Bootkit,順帶也介紹一下子XMC1x系列的開發工具使用.
簡介與資源
XMC1100Bootkit的最大特點是使用方便,上手容易.從外表上看來,Bootkit比較像ArduinoUno.事實上這個開發板也能使用ArduinoIDE來開發,后文也會介紹到.
英飛凌的處理器大致分為以下幾大類:
1. Aurix/Tricore系列:這個系列是英飛凌自己開發的內核.主要針對汽車電子領域的應用.這個內核較為特殊,以后筆者也會推出一些內核的評測.
2. XMC1x,XMC4x:這是基于CortexM系列的處理器,其中XMC1x基于Cortex M0,而XMC4x基于Cortex M4.這個系列主要面向工業控制領域的應用.本文要講的XMC1100屬于XMC1x系列.
3. C166系列:基于英飛凌自己的C166內核,主要用于汽車電子領域.
4. XC800系列:基于增強型8051內核,也適用于汽車領域.
5. TLE98x系列:這是個小系列,是控制器+功率器件的組合型產品.目前有基于8051,Cortex M0,Cortex M3內核的產品.
回到本文主題,XMC1100 Bootkit上的資源如下:
1. XMC1100T038F0064AB芯片,64KB Flash, 16KB SRAM, 1.8V-5.5V工作電壓,板上5V,3.3V可選,默認5V供電.注意XMC4x系列的工作電壓范圍是3.13V-3.63V與XMC1x不同.
2. 使用XMC4200制作的板上JLink(帶有虛擬串口)
1. 3.7個可控制的LED
3. 可以USB供電,也可外加電源供電(5.5V-45V)
4. XMC1100所有IO口都引出來了.

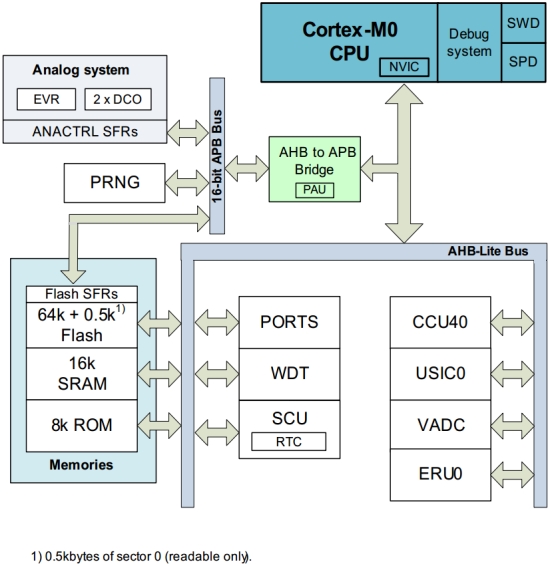

XMC1100Bootkit板上的主角是XMC1100,芯片框圖如下:
外觀

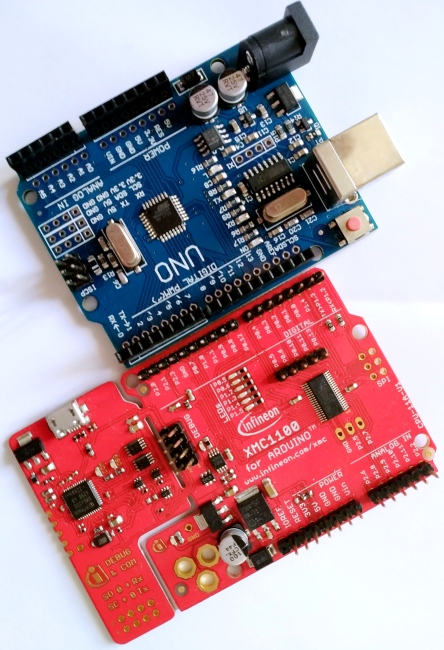

XMC1100Bootkit與ArduinoUno對比:
原理圖簡析
因為XMC1100Bootkit板子的風格是簡潔,做實驗的時候大多還要外接其他板子或外設.所以原理圖也不復雜,以下就幾個值得一提的地方說一說:

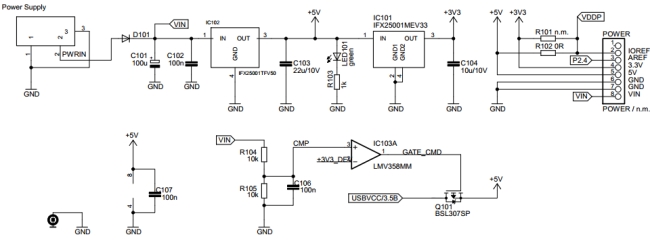

外部電源
當有外接電源時,運放的輸出腳為高,Q101關斷,這樣USB來的電源就與LDO的輸出5V隔離開了,否則就是USB來的電壓連接到板子上的5V節點.
Arduino接口

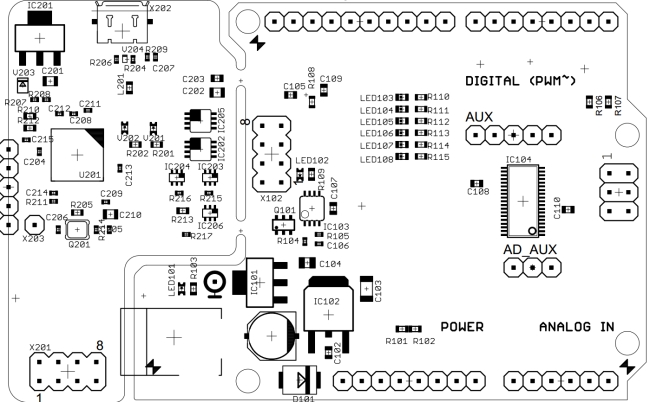

這幾個接口與上圖中的Power接口一起構成了Arduino兼容接口.對Arduino比較熟的同學應該看起來很親切.值得注意的是板上將IOREF下面的那個IO絲印標成了RESET,其實該pin并非RESET引腳.這也是與Arduino接口不兼容的地方,因為XMC1100并無外部RESET引腳.不過這也不是什么大事情,只要了解這點就可以了.

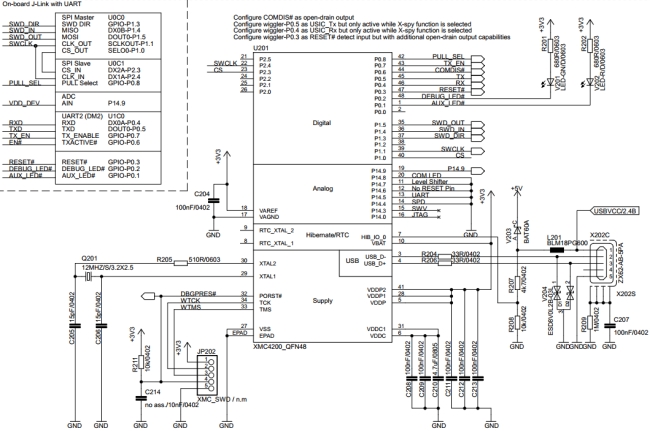

板上JLink
這是使用XMC4200制作的板上Jlink,還帶有虛擬串口.這應該是英飛凌與Segger合作的成果,XMC1x與XMC4x系列的開發板子上基本上都用這個設計.
開發程序:使用Keil
既然是Cortex M0,那么開發工具可選的很多,Keil是其中一種選擇.先說一說Keil開發XMC1100的步驟.

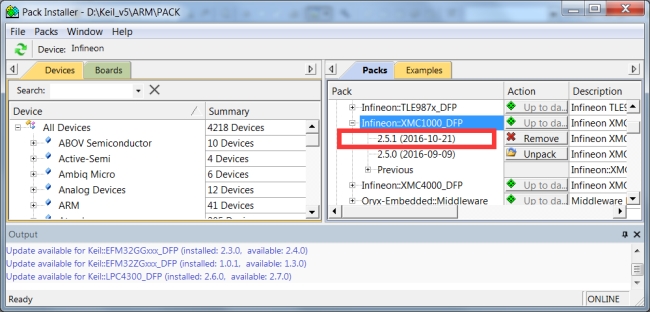

先下載XMC1100的DFP:

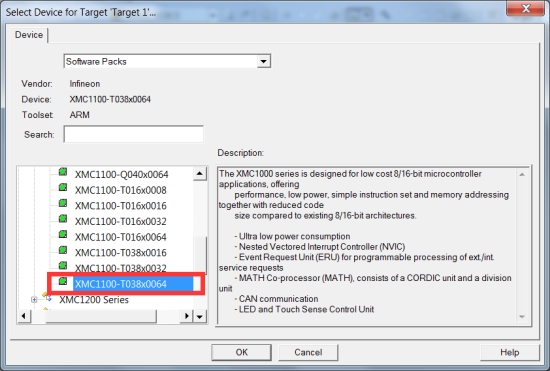

建立新工程,選擇XMC1100-T038x0064:

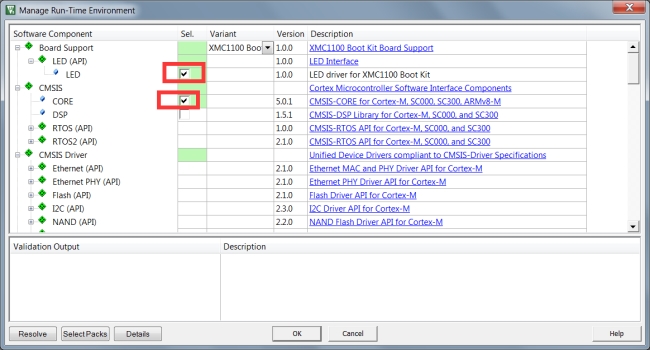

選擇要使用的外設,這里要使用的是必須的Startup,UART,GPIO與LED:
就可以寫代碼了,代碼較長,打包在后面的附件請下載使用.
調試器這樣設置,選擇Jlink+SWD接口,注意XMC1100屬于Cortex M0,沒有SWO接口.
-
- 本文系21ic原創，未經許可禁止轉載!
