首頁 > 評測 > 一板在手音頻不愁-Audio BoosterPack開發板評測

一板在手音頻不愁-Audio BoosterPack開發板評測

  • 作者:zhanzr
  • 來源:21ic
  • [導讀]
  • 配合上靈活的排針組合,這模塊可以說與任何開發板子相配合都能開始搞音頻錄制播放的開發.而且售價也不高,29.99 US$的價格可以說比起同類板子便宜不少.想搞音頻錄制播放的同學們不妨搞一塊來玩玩. TI的原意是用此板子與其他TI的開發板子一起配合使用,其實這板子是非常通用的.后文的實驗也會展示這一點.

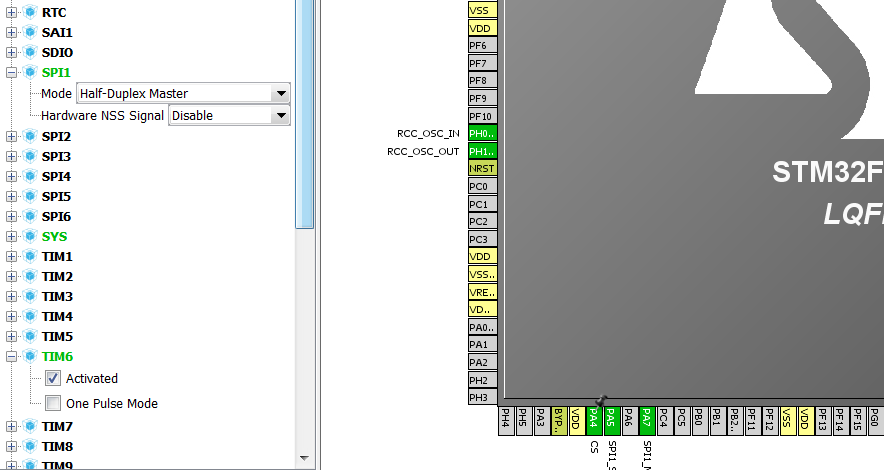

圖 SPI設定為半雙工即可,因?yàn)橹挥袑?/p>

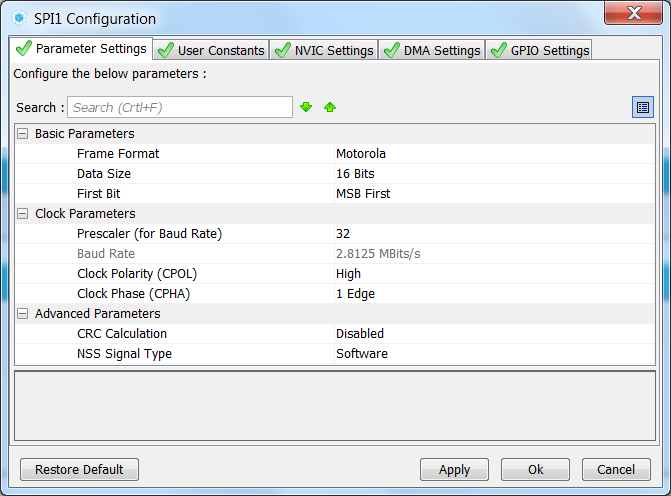

圖 數據大小設定為16bit

分頻方面也要注意,DAC8311號稱最高可以接收50MHz的SPI數據,但實際操作中我發現高了某些數據會丟失.這里用保險一點的速率.

程序方面就是使用定時器做一個與采樣率同等頻率的中斷,在中斷中作標記,之后在主循環中更新DAC數據.關鍵代碼:

if(g_Tim6_Flag)

{

HAL_GPIO_WritePin(CS_GPIO_Port, CS_Pin, GPIO_PIN_RESET);

__NOP();

g_Sample16 = 32767 + *((__IO int16_t *)(AUDIO_FILE_ADDRESS + g_SampleCnt*sizeof(int16_t)));

g_SampleCnt ++;

if((g_SampleCnt*sizeof(int16_t))>AUDIO_FILE_SIZE)

{

g_SampleCnt = 0;

}

HAL_SPI_Transmit(&hspi1, (uint8_t*)&g_Sample16, 1, 1);

__NOP();

HAL_GPIO_WritePin(CS_GPIO_Port, CS_Pin, GPIO_PIN_SET);

g_Tim6_Flag = false;

}

資源方面與上節采用相同的資源即可.

與上節相同,測試工程與代碼在后面附件中供下載.

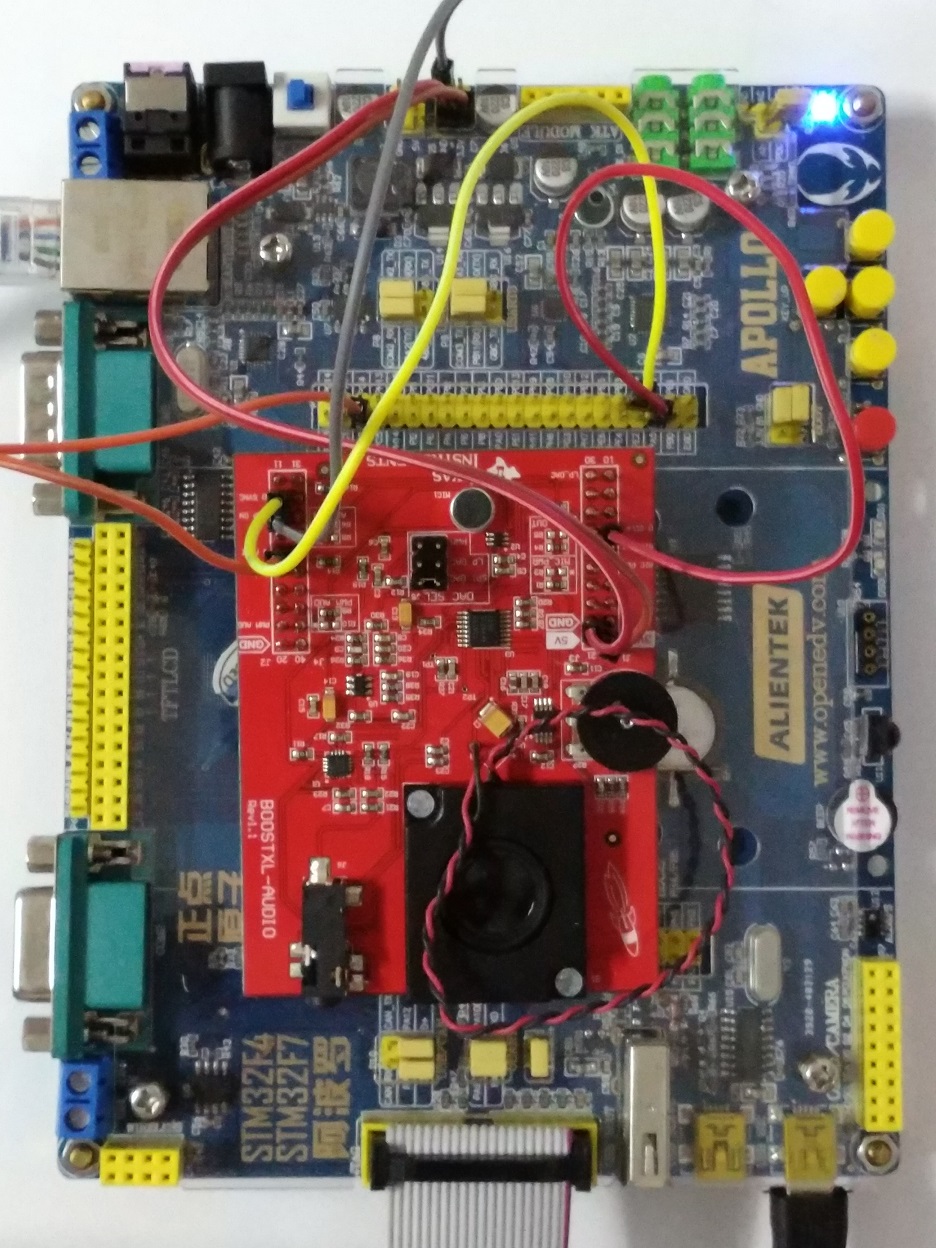

圖 通過板上DAC播放

接法方面注意按照CubeMX截圖中接,另外排針那里別忘記跳到最上面一行.

實驗之三:PWM+LPF播放

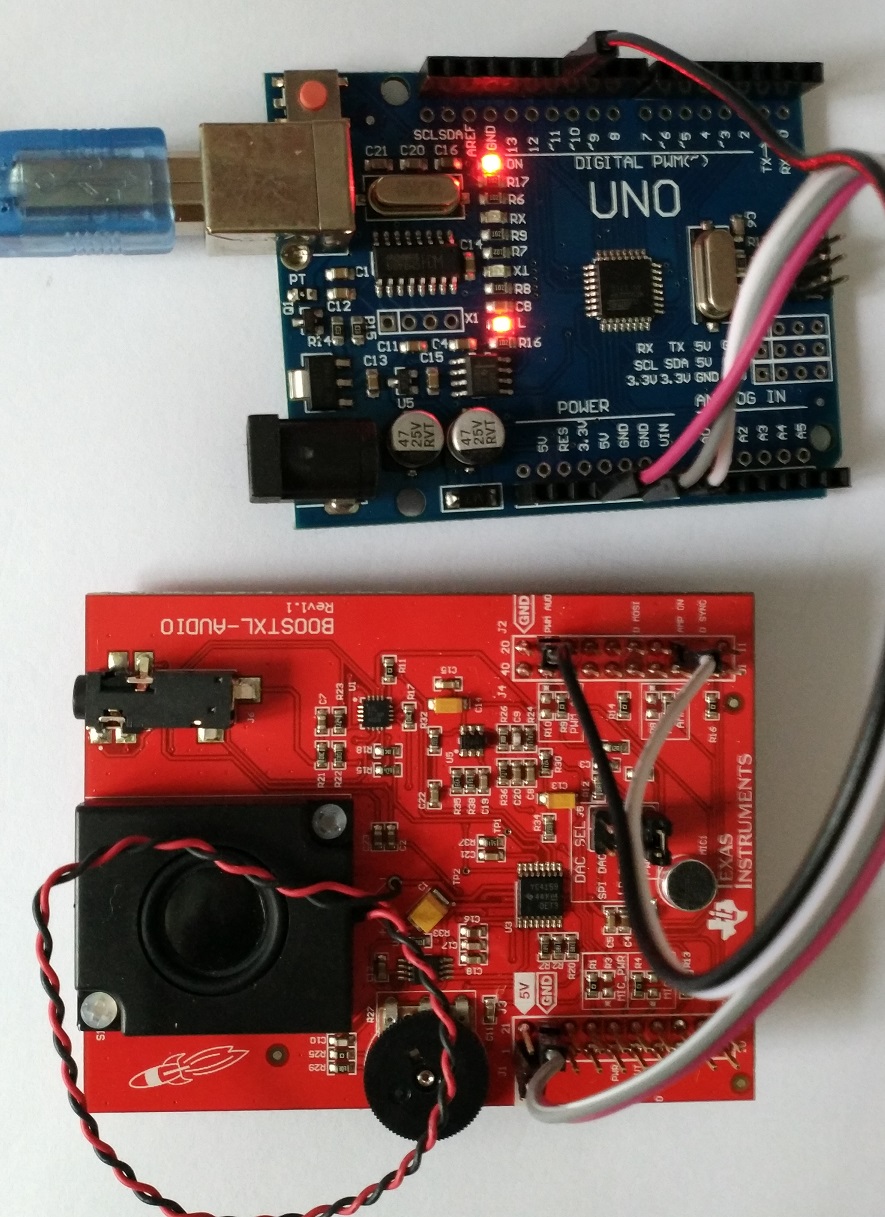

圖 PWM播放音頻

這個程序利用Arduino Uno的板子的PWM來播放,聽起來這LPF效果還可以.原理方面就是PWM輸出再經過LPF濾波,這個以前本人寫過多次,不熟的讀者可以翻翻以前的文章,再輔以代碼應該能熟練掌握.

接法方面,還是差不多,注意別忘記跳線.其余接線看圖片應該不難明白.程序方面還是打包供大家下載.

總結與參考

TI設計的這個板子很強大,自帶揚聲器,自帶耳機麥克風接口,自帶放大器,自帶駐極體信號調理,自帶LPF.基本上做音頻播放錄制實驗,這個擴展模塊就夠了.

TI本身給的參考代碼,是基于自家的MSP430處理器的.本文的實驗說明,這個板子非常靈活,基本上可以應用于任何開發板.我想只要是能稱得上開發板子的,DAC,SPI,PWM這幾種接口應該至少有一種吧,ADC那就更普遍了.所以這板子也可稱開發板子的音頻伴侶.售價也不貴,29.99美元,實在值的擁有.
