20V的USB來了—ROHM USB-PD電源評估板評測

ROHM   USB   PD電源評估板
  • 作者：zhanzr
  • 來源：21ic
  • [導讀]
  • 本文將以ROHM推出的USB PD評估板BM92A56MWV-EVK-001為演示用板，為讀者介紹USB提供大功率電源的原理與相關細節。ROHM的BM92AxxMWV系列的芯片正是針對USB PD推出的一款USB供電/通信芯片，并且利用了其先進的BiCDMOS工藝和電路技術優勢。讓我們一起來看看這款評估板將會給我們帶來什么樣的驚喜。

圖 Type C明顯比Type A要小很多

圖 Type C引腳定義

看了上圖就知道為啥怎么插都可以了，上圖可以說是對稱美學的典范。

圖 細看Type C接口

其中D+、D-、GND、Vbus對于USB玩家來說屬于老熟人了。D+和D-用來兼容老的設備;TX和RX這些都是差分信號，用來走高速數據流;CC引腳就是用來協商的，原來的ID引腳取消了用CC腳的通信來替代;SBU用來走別的信號的，比如視頻信號。完整的定義如下:

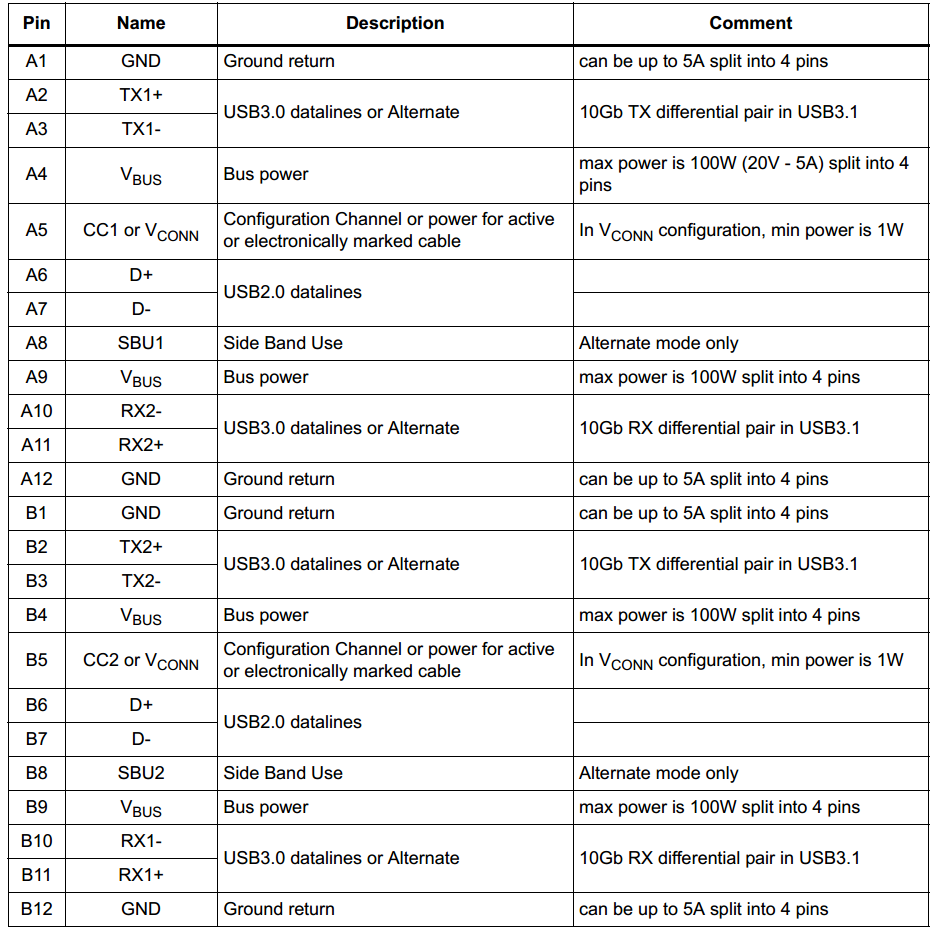

表 完整的Type C管腳定義

BM92A56MWV-EVK-001供電實驗

說了一些理論，現在開始看BM92A56MWV-EVK-001，做點實驗緩解一下子氣氛。

開發板的幾個重要接口如下:

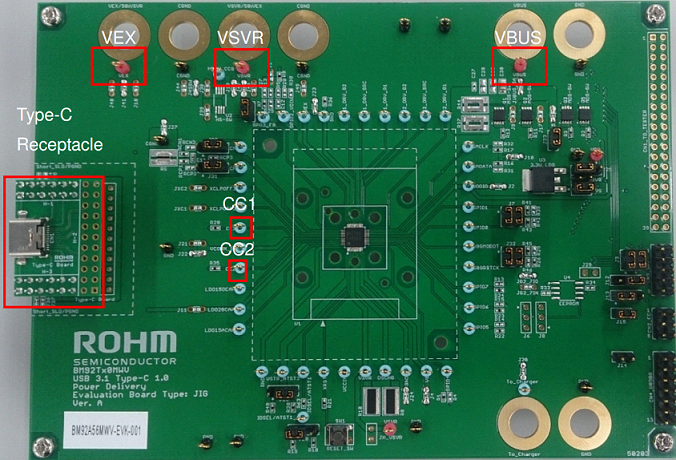

圖 BM92A56MWV-EVK-001重要接口

中間不用說就是BM92A56MWV芯片了，主要功能就是處理USB PD協議、執行電源管理職責。最左邊的接口就是向外輸出的接口。上面分別為VEX輸入5V電源、VSVR輸入20V電源，右邊VBUS就是最后輸出的電源引腳，引出來方便測量;右下角還有個充電器的引腳，也可用來測量輸出電壓。

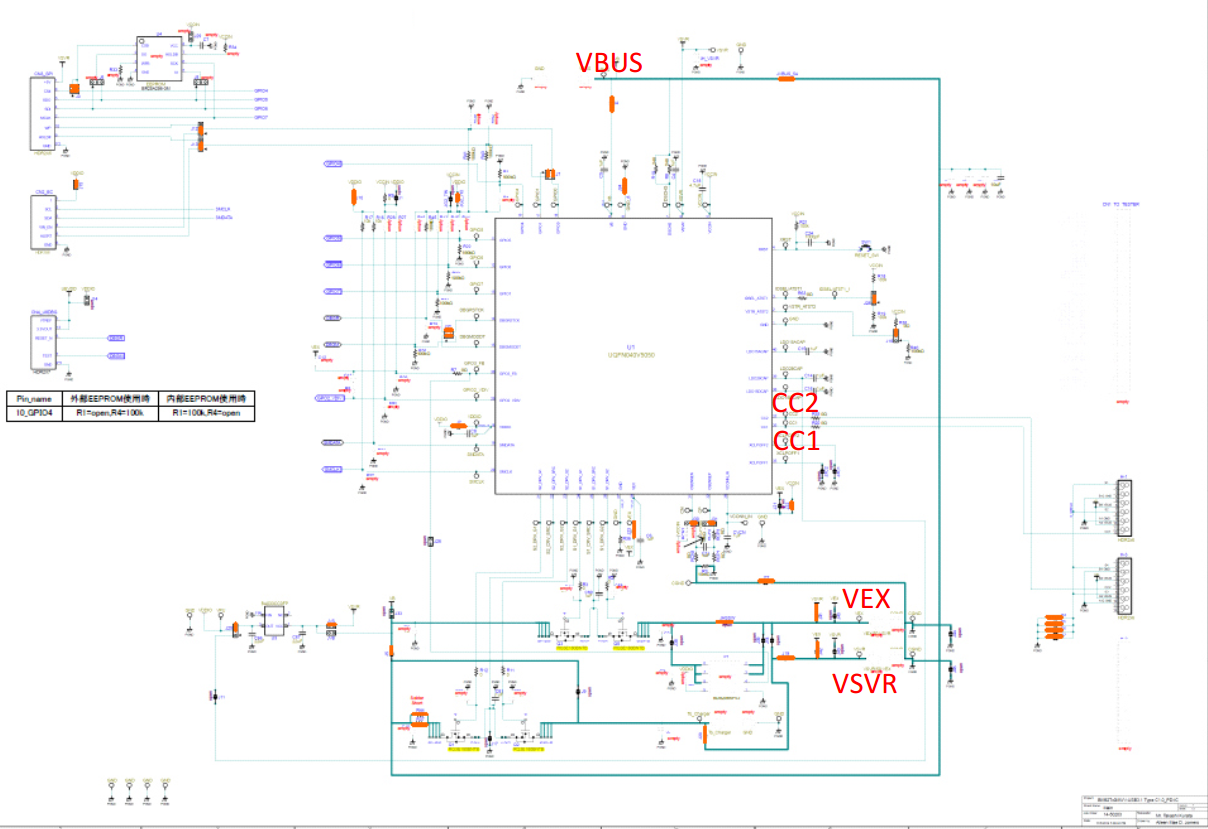

圖 開發板原理圖

這個原理圖十分模糊，原廠提供就是這樣的，還不如看芯片的框圖與典型應用圖更好。

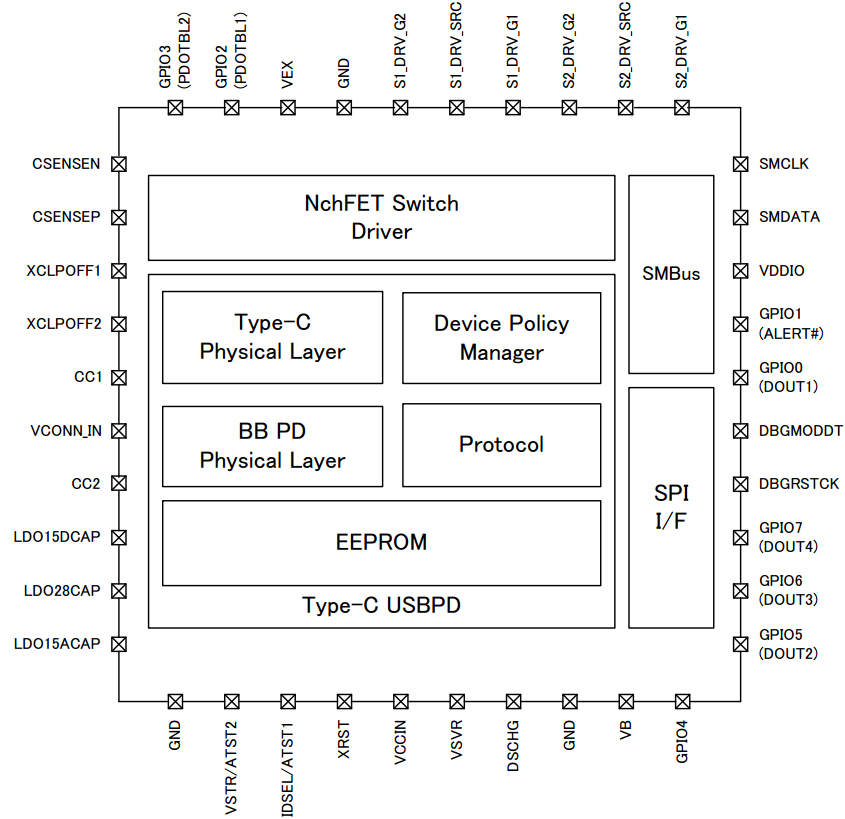

圖BM92A56MWV內部框圖

BM92A56MWV是用130nm的BiCDMOS工藝制作的，此工藝特點就是結合了Bipolar、CMOS、DMOS幾種工藝的特點，具有速度快和漏電流小的優點。

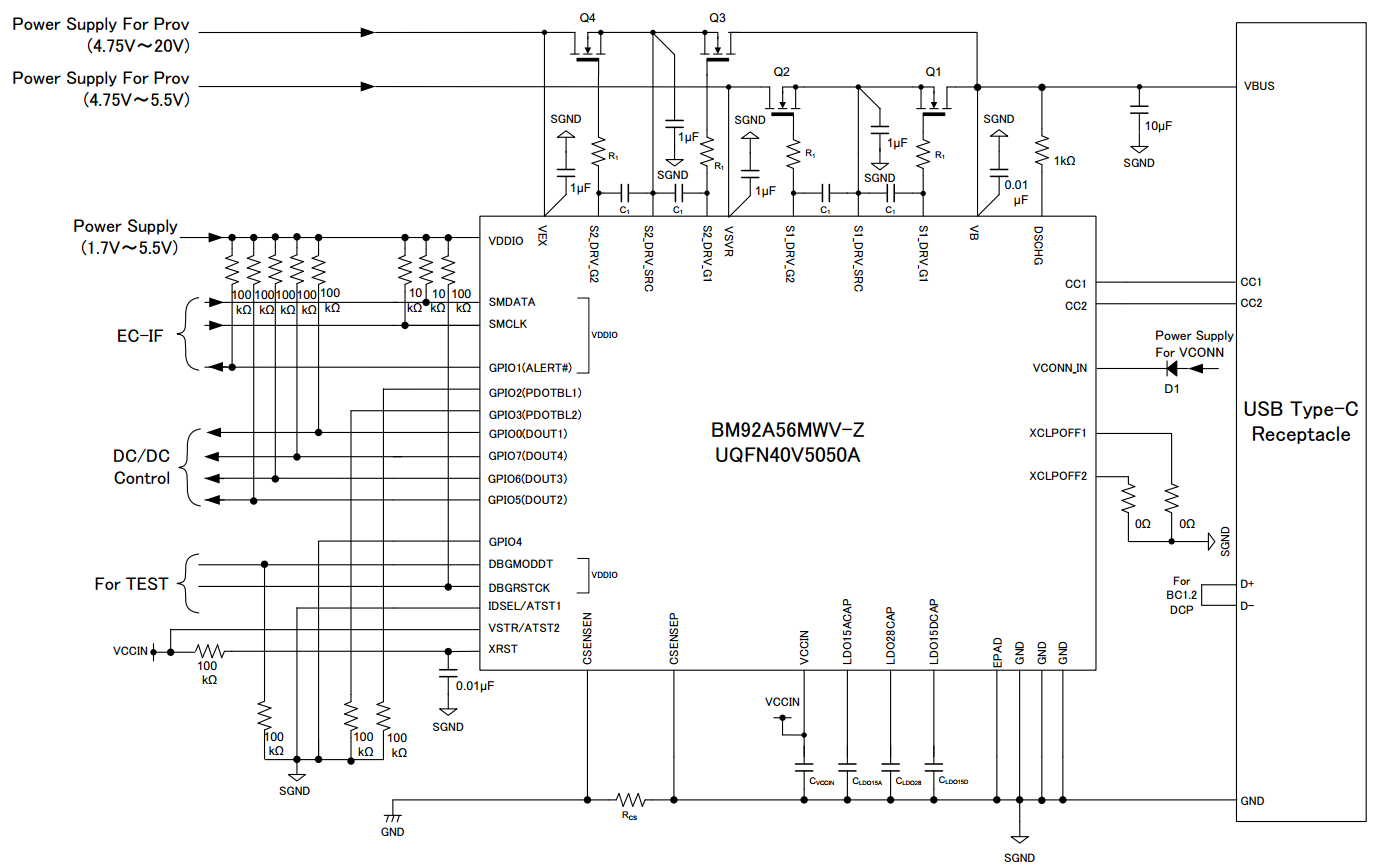

圖 典型應用圖(上圖比較模湖的原理圖即是參考此典型應用圖而來)

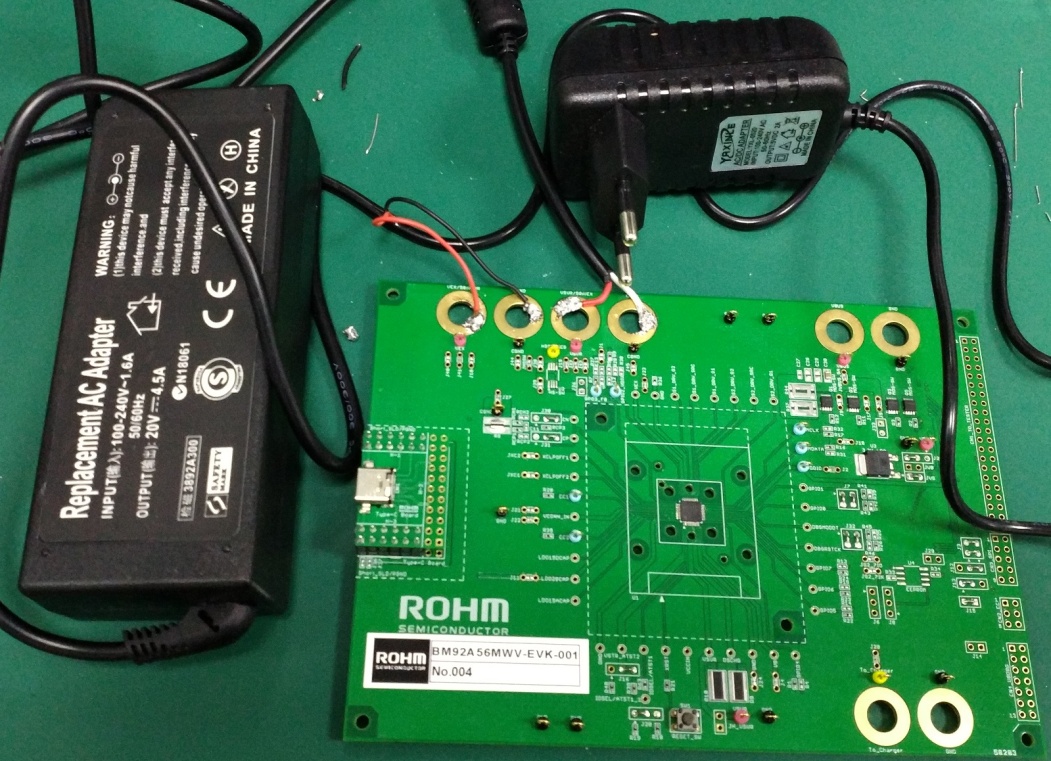

開工! 下面實驗中所使用的20V的電源是筆者從某寶購置的聯想筆記本電源，5V的電源則是一個普通的充電器。想到這些東西馬上要被USB PD加上Type C給淘汰了，所以拆線的時候沒有一點心疼。但是焊盤較大，要把烙鐵溫度調到很高才能焊接。

圖 局部焊接圖(焊盤大,導致焊接表面不光滑但連接是很穩定的)

圖 焊接好的全圖

下一步讓人有點犯愁，因為這開發板雖然能輸出不同的電壓，但受電側一時找不到Type C接口的設備。筆者本人的手機受電最高也只能達到9V。好在有萬能的電商平臺某寶，以下是筆者專門為此評估板的評測所淘的兩樣實驗設備。
