帶你飛越LoRa世界--Feather 32u4 LoRa開發板體驗

2017-09-25
贊
0評論

作者：
來源：21ic

[導讀]
今天給大家介紹的Feather 32u4 LoRa開發板是Feather家族中的一員。從名字可以看出，這是一款用于學習及評估LoRa技術的開發板。相比LoRa在國外火爆的局面，國內似乎還沒有掀起太大的波瀾，不過技術這東西，說火爆就火爆了，有時間還是了解下也好。

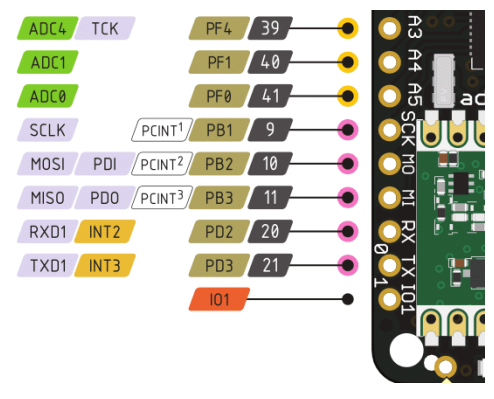

20個GPIO接口足以滿足一些簡單的外設通信需求，通過GPIO復用，開發板還提供了I2C、SPI、PWM及UART等常用的的通信或控制功能，下圖是部分外設接口的功能描述，完整的GPIO功能及復用請參考官方文檔

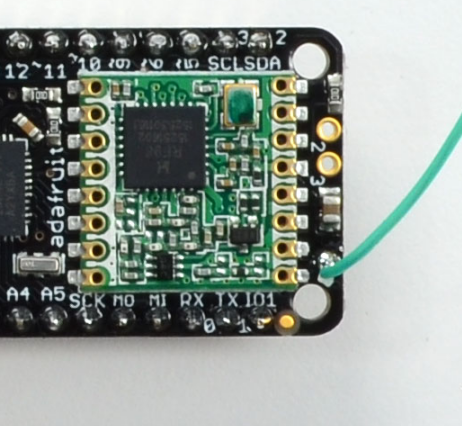

值得注意的是LoRa模塊默認并沒有提供天線，最簡單的辦法就是使用一根電線來充當天線，在一般實驗用的情況下效果尚可。如果想將開發板放到盒子里的話，就需要使用uFL天線及SMA接頭來連接以達到更好的效果。

前面也提到了RFM9x LoRa模塊提供了433、868/915等頻率供用戶選擇，此次測試用到的模塊具體型號為RFM69HCW，是一款支持900MHz頻段的模塊，在實際通信時需要注意這一點。

開發板使用的主控是ATmega32u4，開發環境當然是首選Arduino了，不過鑒于Arduino有點樸素，另外也沒有代碼提示及補全功能。這里準備使用微軟的Visual Studio Code(VSC)來作為開發IDE。不過VSC并不是一個IDE，它只是一個編輯器，所以要作一些必要的配置工作。配置工作的基本步驟如下

下載并配置Arduino，如板級BSP支持，串口配置等

下載并配置VSC，添加Arduino Extention，使得VSC能感知Arduino的存在

配置代碼補全及提示功能

LoRa軟件庫的配置

VSC只是一個編輯器，使用Arduino Extension來管理Arduino相關的操作，如開發板類型的選擇，工具鏈的支持及串口的配置，第一步還是老老實實把Arduino下載下來并配置好，安裝Arduino的過程就不贅述，注意一點，Arduino有兩種類型的安裝包，一種是傳統的EXE文件，雙擊就可以安裝;另一種是ZIP格式的包，下載解壓后就可以使用。

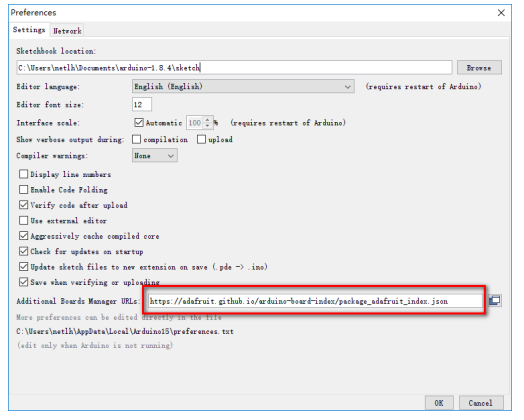

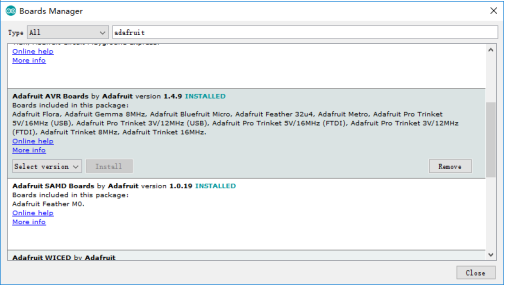

確保Arduino安裝正常后，開始添加適合32u4 LoRa的板級BSP軟件，主要包含相關的底層CPP文件及一些示例代碼。在Arduino的Preferences對話框中添加如下URL，以便讓Arduino能找到BSP的位置，如下
