一顆芯片就可以做無人機——博世BMF055評測
- [導讀]
- Bosch Sensortec是一家著名的MEMS傳感器廠商，主要產品有慣性傳感器，環境傳感器，智能傳感器，聲學傳感器等，還有多種傳感器集成為單一芯片的產品，今天我們要介紹的BMF055就是這樣一款集成多種傳感器的SIP（System in package）產品。
前言
近年來技術的進步非常迅速，物聯網，家庭自動化、辦公自動化、工業自動化正在進入我們的生活的同時也變的越來越智能，器件的集成度也越來越高，摩爾定律失效已經近在眼前，為了尋求更高的集成度，為了集成更多的功能，為了節省更多的空間，SIP漸漸的被應用到產品當中，今天我們要介紹的BMF055就是一個典型的代表，BMF055是Bosch公司推出的將多種傳感器和一個MCU集成到一個Package中的產品。
定位
BMF055 是一款九軸運動傳感器，內置一個加速度計、一個陀螺儀、一個磁力儀和一個 Atmel | SMART SAM D20 ARMCortex M0+ 內核MCU，傳感器集成如下圖：
這款產品的大小只有5.2x 3.8 x 1.1毫米，屬于Bosch傳感技術公司的 Application-Specific Sensor Node (ASSN)產品家族，可以輕松整合廣泛應用范圍內的各類應用，從機器人和無人飛機到游戲和導航，再到物聯網專用的增強現實和人機接口設備 -所有這些應用都需要一種定制化的 SiP 解決方案，如下圖：
除此之外，博世傳感技術公司還提供了一個 SDK(軟件開發工具包)，帶有預編譯的 BSX Lite融合庫和集成指南，以及針對各種具體傳感器的 API 源代碼，還有可作為 AtmelStudio 插件的范例項目。
開箱

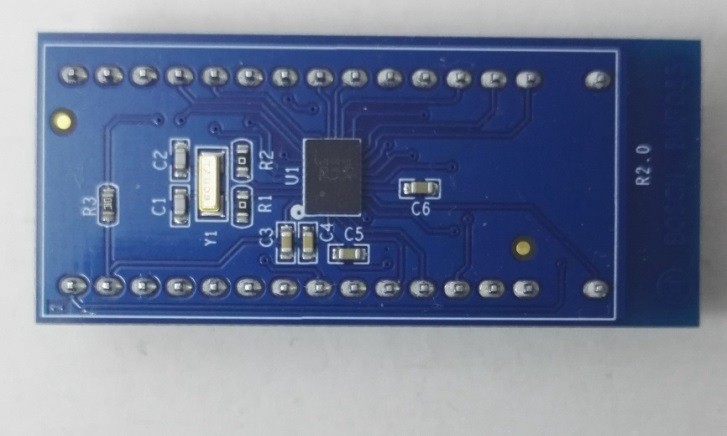

BMF055評估套件包括兩部分，一部分是BMF055的核心板，叫Shuttle Board，如下圖：

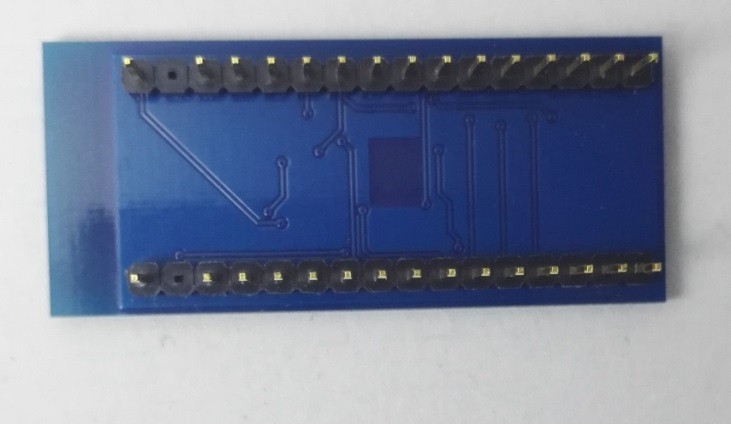

板子反面，如下圖：
這塊核心板簡單的不能再簡單了一塊BMF055，一顆晶振，兩顆匹配電容，三顆電阻，四顆去耦電容，就構成了這塊Shuttle Board。

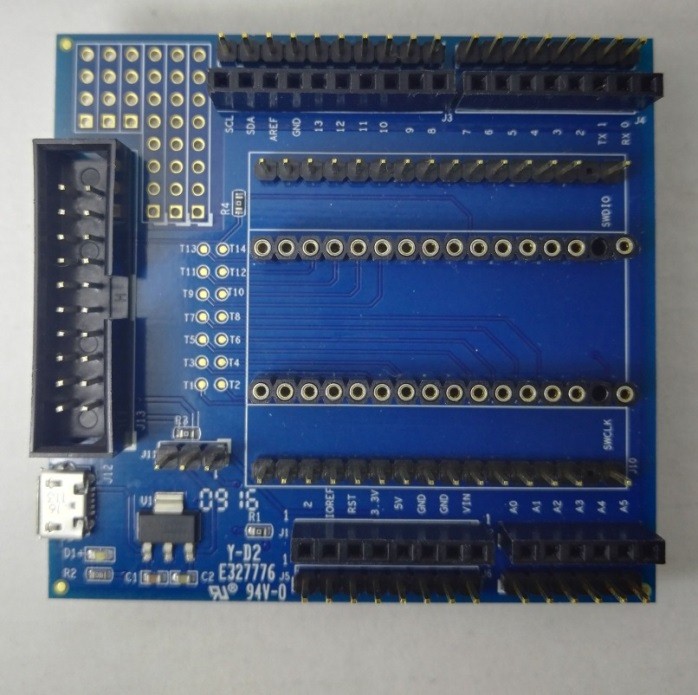

另一部分叫Application Board，如下圖：
這塊Application Board也很簡單，USB供電，一塊電源變換芯片，JTGA接口，以及Arduino接口，還有幾個擴展接口就構成了這塊板子。
其實很早以前小編就關注著BMF055這款產品，因?yàn)閾碛羞@樣高的集成度的產品，BMF055應該是比較早的產品了，但是為什么測評有寫的這么晚呢，因?yàn)，之前很難買到BMF055的評估板，后來又只買到了BMF055的Shuttle Board，買到Shuttle Board之后又一直買不到Application Board，后來的后來就是前一段時間小編終于買到了Application Board，這樣也把這兩塊寶貝集齊了。
產品功能
1. 套件特性
(1) Atmel SMART SAM D20 MCU
(2) 加速度計
(3) 陀螺儀
(4) 磁力計
(5) USB調試供電接口
(6) JTAG 調試接口
(7) Arduino接口
(8) 電源選擇插針
2. BMF055芯片特性：
(1) SAM D20 MCU ARM Cortex M0+ 內核
(2) SAM D20具有256KBytes Flash
(3) SAM D20具有32KBytes SRAM
(4) 加速度計測量范圍±2g/±4g/±8g/±16g
(5) 陀螺儀測量范圍 ±125°/s to ±2000°/s
(6) 地磁計測量范±1300µT (x-, y-axis); ±2500µT (z-axis)
(7) 操作電壓 2.4-3.6V
(8) 工作溫度 -40℃-85℃
3. 芯片內結構：

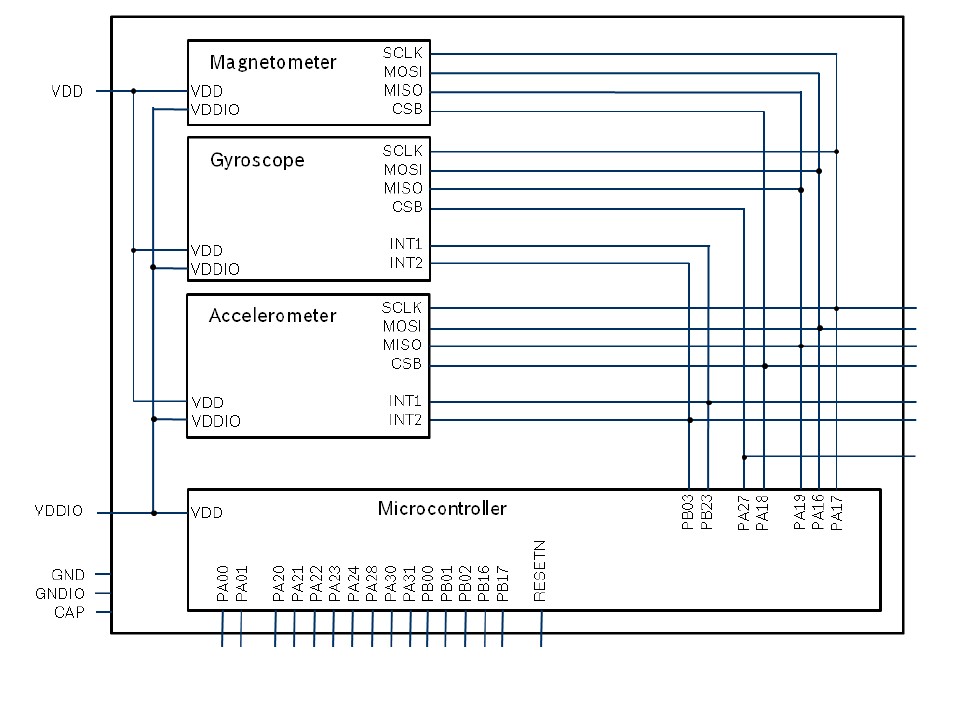

BMF055是將BMA280 加速度傳感器，BMG160陀螺儀，BMM150地磁計和D20 MCU集成到一個封裝當中，構成了一塊SIP，芯片內部連接如下圖：
-
