命令行Style+DIP Style——MSP-EXP430G2 Launchpad開發評測
- [導讀]
- MSP430可謂是經典，DIP封裝的MSP430開發板更可謂是典藏之作。筆者此次就來和大家分享一下這款經典的開發板有何特色，以及在eStore購買開發板的意外之喜。
硬件原理圖簡析
MSP-EXP430G2原理圖較為簡單,幾乎是一目了然.其實主要是調試器部分,比起要評估的MSP430-G2xx系列的要復雜許多.

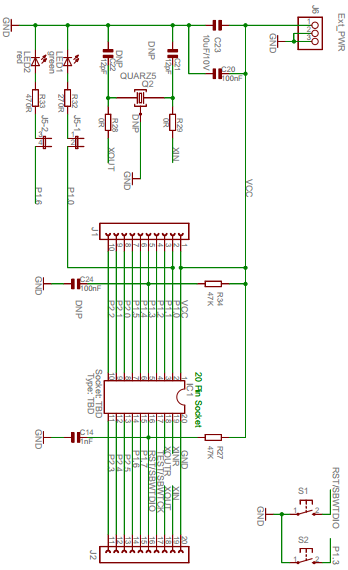

圖 原理圖1
圖 原理圖2
圖 原理圖3
還有就MSP-EXP430G2有幾個版本,現在能拿到的應該都是Rev1.5的,注意參考的時候不要弄錯了.
MSP430 G2xxx系列的片子型號很多,只要是DIP14,DIP20的這個系列的片,都能用在這板子上.注意DIP14的片向上對齊.相比國內這板子知名度不大(因?yàn)檫x擇很多),國外用戶好像用這板子的也有不少人,所以一些參考資料也較容易找到.
我這里稍稍說一下子對16位微控制器的看法:
個人認為16位的這類產品慢慢會邊緣化,因?yàn)?2位的Cortex M,MIPS 24K,還有一些其他的后起之秀比如上海樂鑫用的Xtensia等等價格越來越便宜.不管是MSP430還是Microchip的dSPIC24系列,還是英飛凌的C166核,慢慢都會變成某幾種大規模生產的產品的專用芯片(因?yàn)樵谶@應用上成熟了,改成其他內核的也沒有很大必要).這些廠家也都早就開始大力推32位的產品了.
當然這些只是市場上的一些變化,影響不了搞DIY的熱情.想想ArduinoUno這種8位的平臺還有那么多人捧場呢. 只是那種剛開始學習這一塊的工程師,我建議他們直接搞32位的.32位的學了其他位寬的觸類旁通.
我自己以后想在16位的芯片上跑一些算法,研究一下子幾種處理器的數學性能.但是不可能放在這文章了,篇幅畢竟有限.
這里放一張MSP430系列的概覽圖,供大家參考.
圖 MSP430系列概覽
開發方式
如前所述,TI為此板子準備了幾種開發方式,就是讓各種口味的人都有選擇.
入門風格:
· Energia(類Arduino的開發方式)
· TI CCS Cloud
專業路線:
· TI CCS IDE
· IAR MSP430
· GNU命令行工具鏈
Energia是TI與第三方合作推出的,跟Arduino的風.但是這個工具好久沒有更新了,屬于雷聲大雨點小的項目.不看好以后還會更新,不管也罷.
TI CCS Cloud的概念很新潮,云端開發程序,應該說是mbed的風格.但這工具我們國內的互聯網連接效果并不佳,所以也不大適合我們使用.
剩下的就是傳統的開發工具,CCS與IAR都是商業工具,雖說也有免費版本,但是用功能有限制的版本,心里面多少有點不爽,尤其是有完全版本的免費工具可用的情況下.
所以本文主要使用GNU命令行工具鏈來開發例程.
只用下載MSP430 GCC安裝包就可以了(其實是個壓縮包):
http://software-dl.ti.com/msp430/msp430_public_sw/mcu/msp430/MSPGCC/latest/index_FDS.html
安裝過程不多說,就是選一個目錄解壓的過程.安裝好了,該文件夾應該是這樣:

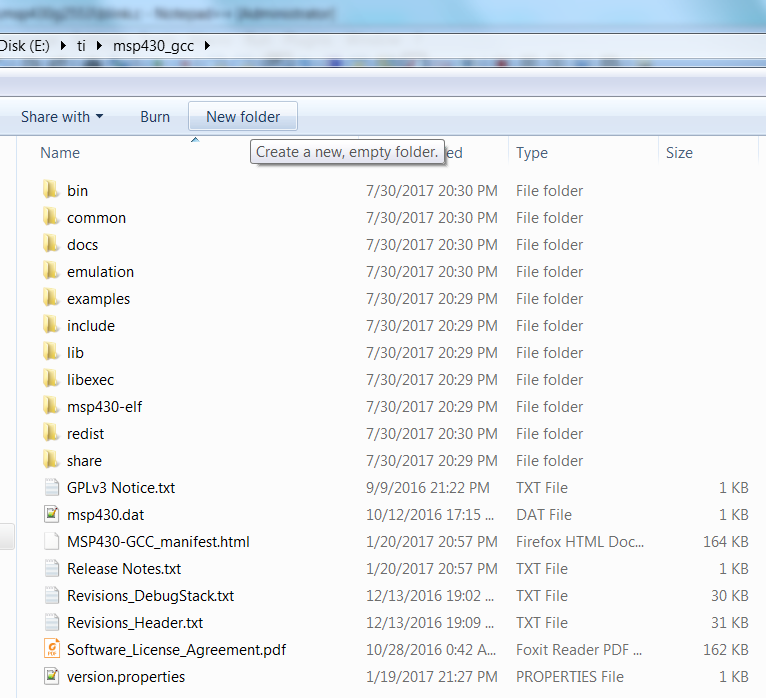

圖 MSP430 GCC安裝好的目錄
用命令行工具鏈開發一個程序-Blink
應該所有開發板子的第一個程序是閃燈,這是老套路了.從前面原理圖可以看出板子上兩個燈分別接在P1.0與P1.6下,下面開始寫代碼:
//***************************************************************************************
// MSP430 Blink the LED Demo - Software Toggle P1.0 & P1.6
//
// ACLK = n/a, MCLK = SMCLK = default DCO
//
// Author: zhanzr21 @ 21ic BBS
//***************************************************************************************
#include
#include
void SimpleDelay(uint32_t d)
{
volatile uint32_t i;
i = d*100;
do i--;
while(i != 0);
}
int main(void) {
// Stop watchdog timer
WDTCTL = WDTPW | WDTHOLD;
// Set P1.0 and P1.6 to output direction
P1DIR |= ((1<<6) | (1<<0));
P1OUT = 0;
while(1) {
//Toggle P1.0 and P1.6
P1OUT ^= ((1<<6) | (1<<0));
SimpleDelay(20);
}
return 0;
}
注意代碼中我們包含了
那么源代碼寫好了怎么編譯連接下載呢,可以全部手工敲命令,但是最通用最被接受的方法當然是使用make工具來管理.之前使用過命令行工具鏈的工程師可能一看便知,但是嵌入式工程師來講,一般對IDE依賴較多.IDE這個東西的確好,使用得當可以獲得比命令行方式更高的工作效率.但是偶爾使用命令行工具鏈來管理工程,你會發現命令行工具使用順手了效率也不低,而且我覺得每個軟件工程師,不管是嵌入式的還是桌面,云端的,只要是寫代碼的,都應該熟悉命令行管理工程的技能.因?yàn)楹芏鄷r(shí)這會讓你有更多途徑來提高工作效率.
下面看這個工程的makefile的編寫.事實上,這工程只需要一個makefile就能以比較高的效率來管理.當然如果考慮到版本控制,則還需要配置一些其他的工具鏈,此處省去以后再寫版本管理方面的心得體會.
-
