首頁 > 評測 > 不俗性能，不失功耗王者風范——NUCLEO-L452RE評測

不俗性能，不失功耗王者風范——NUCLEO-L452RE評測

STM32   NUCLEO-L452RE   低功耗   MCU   M4
  • 作者：Aries
  • 來源：21ic
  • [導讀]
  • L4系列是STM32中功耗與性能比較均衡的，新出的L452RE在之前的基礎上優化，實現了更低的功耗，更高的性能...

NUCLEO-L452RE使用的MCU型號是STM32L452RERE,其主要特性如下

(1)內核基于ARM® 32-bit Cortex®-M4 CPU，集成FPU 浮點運算單元和DSP指令集, 帶ST獨有的ART加速器，允許零等待的執行指令，最高頻率可達80MHz，性能強勁可達1.25 DMIPS/MHz (Drystone 2.1)。

(2) 512 Kbytes片內Flash存儲器。

(3) 160 Kbytes片內SRAM存儲器。

(4) 寬范圍電壓供電：1.7~3.3V，有睡眠停止等多種低功耗模式。

(5) 多達21個通信接口：4*USART+2*UART+4*SPI(2*I2S)+3*I2C +2*CAN +2*SAI +1*Quad SPI。

(6) 多達14個定時器，其中2高級定時器，2個32位定時器。

(7) 3個12位2.4 MSPS 16通道ADC，2個12位DAC。

(8) 帶高速/全速 USB2.0，可作設備/主機/OTG。

板子的背面都是電阻等元件，方便用戶自由搭配板載外設。

四、性能測試

1、 coremark跑分

具體的配置這里就不詳細說了，網上有很多配置的教程。

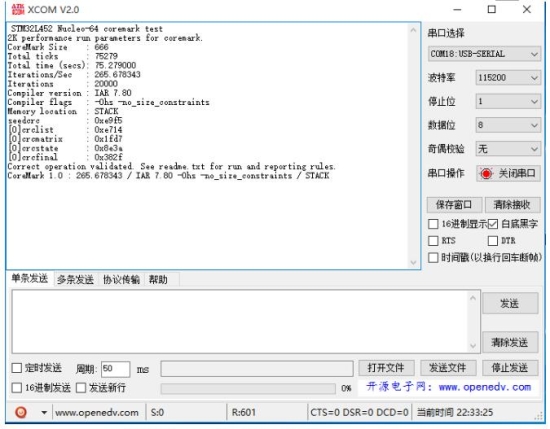

先貼上一張跑分圖，跑分為265.678343。

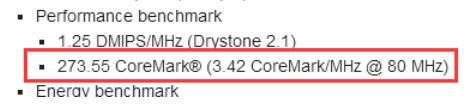

官方標稱是273.55，跟實際測試結果相差不大。

2、 超低功耗測試

a) 22 nA Shutdown mode (5 wakeup pins)

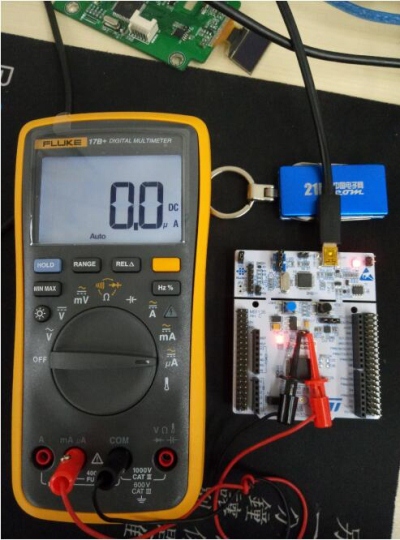

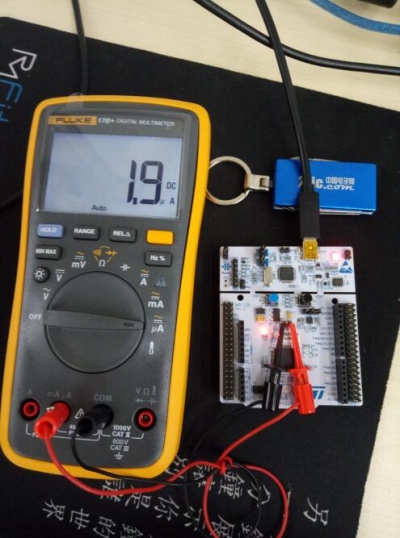

一用萬用表測，這表壞了吧，這福祿克不會傻了吧。

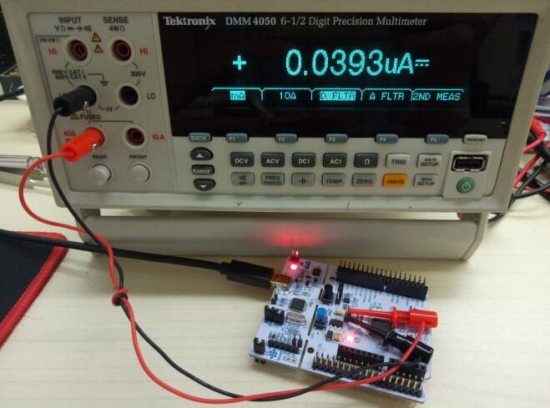

22nA用三位半的萬用表實在是測不出來，改用6位半的泰克臺表測試，測試結果39nA跟22nA有點差距。

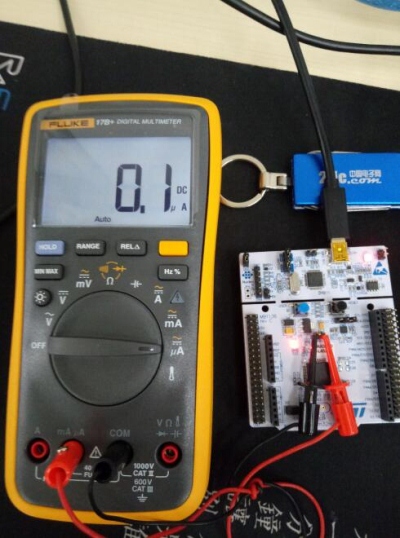

b) 106 nA Standby mode (5 wakeup pins)

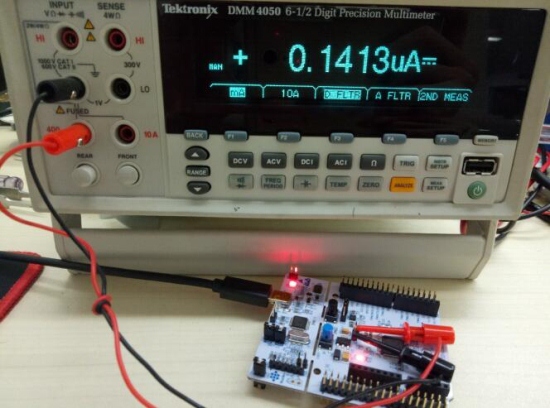

測試結果為141nA跟106nA也有點差距，測試環境沒有ST實驗室那么嚴格。

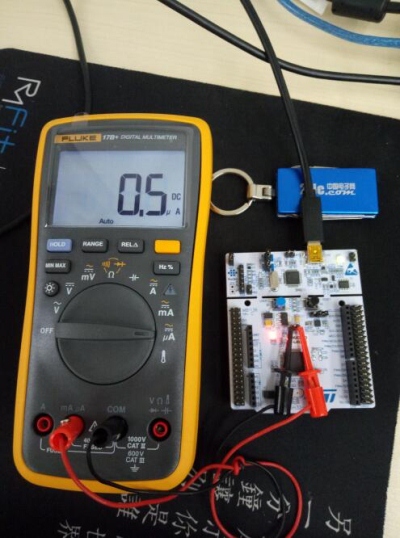

c) 375 nA Standby mode with RTC

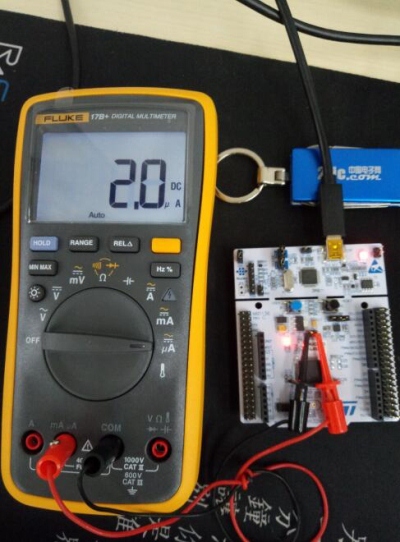

d) 2.05 μA Stop 2 mode, 2.40 μA with RTC

總結

STM32L4系列是低功耗系列中性能最強的，滿足客戶高性能需求及待機功耗問題，很適合在智能鎖、便攜式嵌入式設備等。NUCLEO-L452RE相比前代產品在功耗和性能方面有了更大的提升，給開發者進行產品迭代升級提供了更好的選擇。

資料附件

技術文檔：鏈接：http://pan.baidu.com/s/1nuCm40h 密碼：f0f5

原理圖：鏈接：http://pan.baidu.com/s/1nviGzMD 密碼：srpk

Coremark測試代碼：鏈接：http://pan.baidu.com/s/1eSH0Fxo 密碼：1yeb

固件庫：鏈接：http://pan.baidu.com/s/1nvyV4RB 密碼：tj0n
