高性能、ETH、LCD...，你想要的都給你——LPCXpresso54608評測
- [導讀]
- 想要高性能？LPCXpresso54608板載LPC54608J512，基于ARM Cortex-M4，最高主頻180MHz；想要LCD，沒問題，板載4.3"大屏幕彩色顯示屏，還配置了觸摸屏；想要網絡連接能力，板載ETH網絡接口；想實現音頻編解碼，板載WM8904 audio codec編解碼器，還有SD卡接口，還有...，套用一句廣告詞：不用東奔西走，這里應有盡有！
接下來來看看開發板將帶來怎樣的視覺體驗，開發板出廠時預置了TouchGFX演示程序，而且是無水印版的，強迫癥患者終于可以松一口氣了。不過筆者的習慣，都是先點一個燈，將原始的DEMO給覆蓋了，不過不要緊，剛好來了解一下怎么恢復出廠固件的過程。同一般的固件下載不同的是，這個恢復過程會將代碼寫入到FLASH，而將圖形資源等部分寫入到QSPI FLASH中。

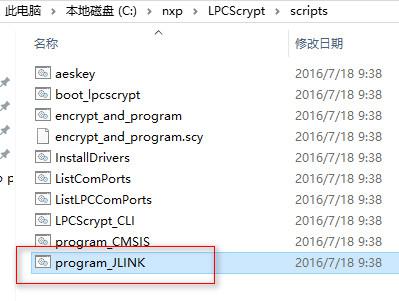

首先到NXP的官方頁面下載開發板的出廠固件，里面有寫入固件的簡單說明。教程是基于J-Link Lite來說明如何下載的。LPC-LINK2支持CMSIS-DAP及SEGGER J-Link模式下載，將開發板上的DFU(JP5)跳線帽拔下來，運行LPCSCRYPT程序提供的腳本program_JLINK，如下

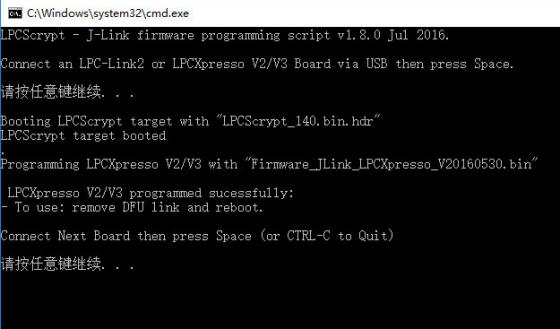

該腳本的作用是將LPC-LINK變成一個J-Link下載器，不過是閹割版的，供你試一試而已。腳本運行的結果如下

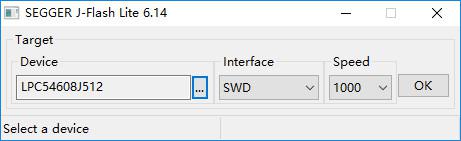

然后使用J-Link Lite程序來下載固件，如果還沒有安裝J-Link，先要安裝。啟動J-Link Lite需要選擇設備類型，這里當然是選擇NXP的LPC54608J512，接口用默認的SWD就行

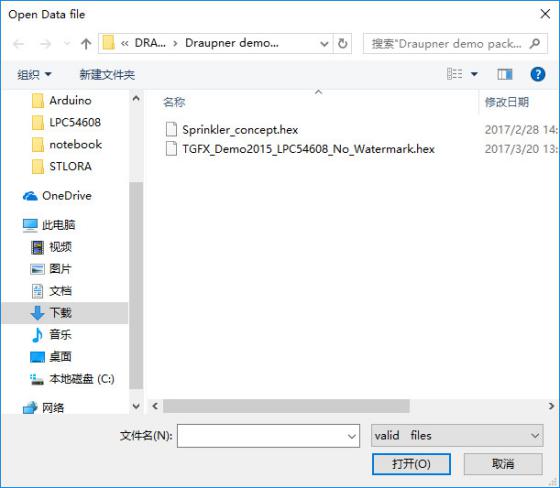

設置好了，點擊OK繼續，接下來選擇需要燒寫的固件
從官方下載下來的固件包里有兩個演示程序，選擇GTFX開頭的這個，這個固件文件有點大，約10MB大小，這個直接放到MCU的FLASH顯然是放不下的，要將圖像等資源扔到QSPI FLASH里去。接下來就是寫入的過程了，如下圖所示
令筆者驚訝的是，這個寫入過程還是挺快的，應該是得益于LPC-LINK的高速USB特性。
寫入完成后，開發板開始加載演示程序，效果怎么樣，看圖說話
不得不承認，TouchGFX的效果結合LPCXpresso54608的強悍性能，只有一個字評價：贊!
如果想研究下源碼，TouchGFX官方提供了評估版，為LPCXpresso54608提供了完整的支持，有興趣的話可以下載來下來研究研究。
一個笑話，電腦是什么?答：一堆廢鐵!插上電的電腦呢?答：一堆會電人的廢鐵!簡單的邏輯，卻讓我無言以對。
硬件需要軟件的配合，才能最大限度的發揮其功用。NXP為自己的產品提供了豐富的軟件開發工具，從SDK到IDE及圖形化編程工具，結合硬件本身，共同打造一個良好的產品生態環境。

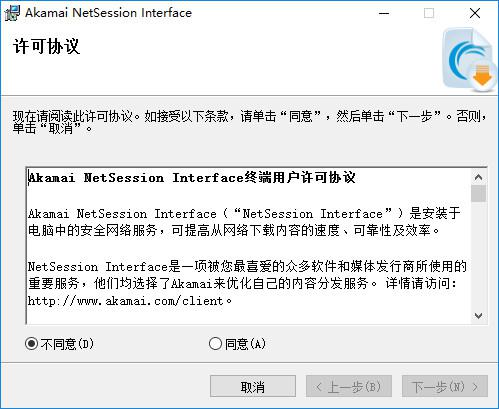

安裝及配置IDE是第一步，LPCXpresso54608支持眾多的IDE開發環境，如IAR、Keil，還有NXP自家提供的MCUXpresso IDE。從官網上下載MCUXpresso IDE需要一個專用的下載器，NXP稱之為Akamai NetSession，先安裝好這個專用的下載器，如下

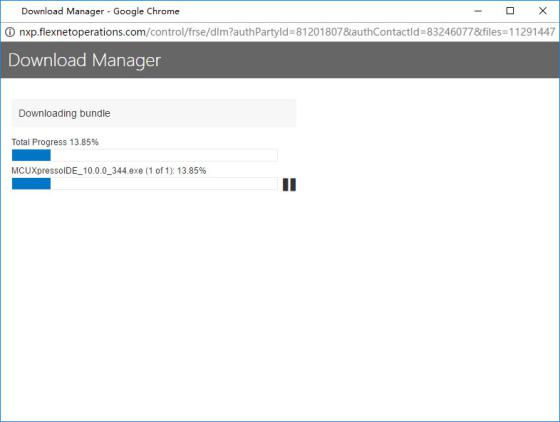

接下來使用這個下載工具下載IDE，如圖所示

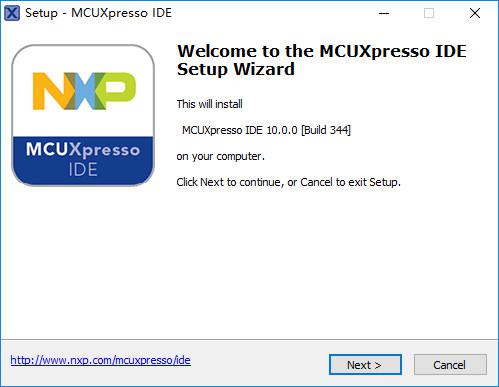

下載IDE的速度不很快，雙擊下載好的IDE程序，開始安裝IDE
MCUXpresso IDE安裝向?qū)椭覀兺瓿山酉聛?lái)的安裝過程，如選擇安裝的位置，選擇安裝的組件等，

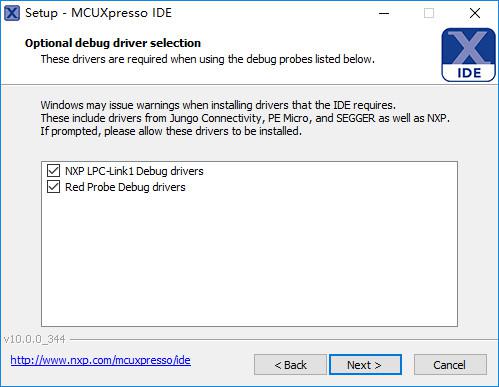

這里顯示的是選擇是否安裝附加的調試組件，都選上，繼續。

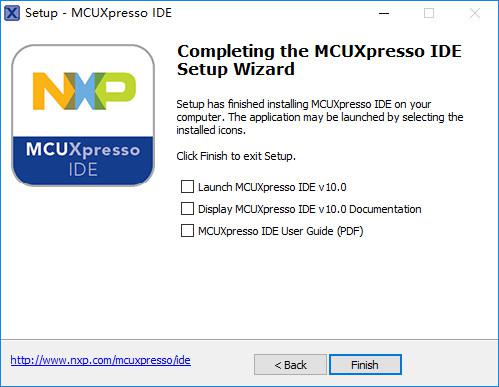

IDE安裝完成的畫面，可以選擇是否立即啟動IDE程序或查看用戶指南等操作。
打開IDE，大致是下面的樣子，熟悉Eclipse的用戶應該已看出來了，這也是一個基于Eclipse定制的IDE
接下來在IDE中添加SDK支持。從官網下載LPCXpresso54608對應的SDK包，該軟件包是一個.ZIP文件，包含了API及示例代碼等，是用戶學習和研究的最好資源。
安裝SDK非常簡單，直接將SDK資源包(.zip文件)拖到IDE窗口下部的Installed SDKs窗口，就完成了了SDK的添加，這一點很贊。
-
