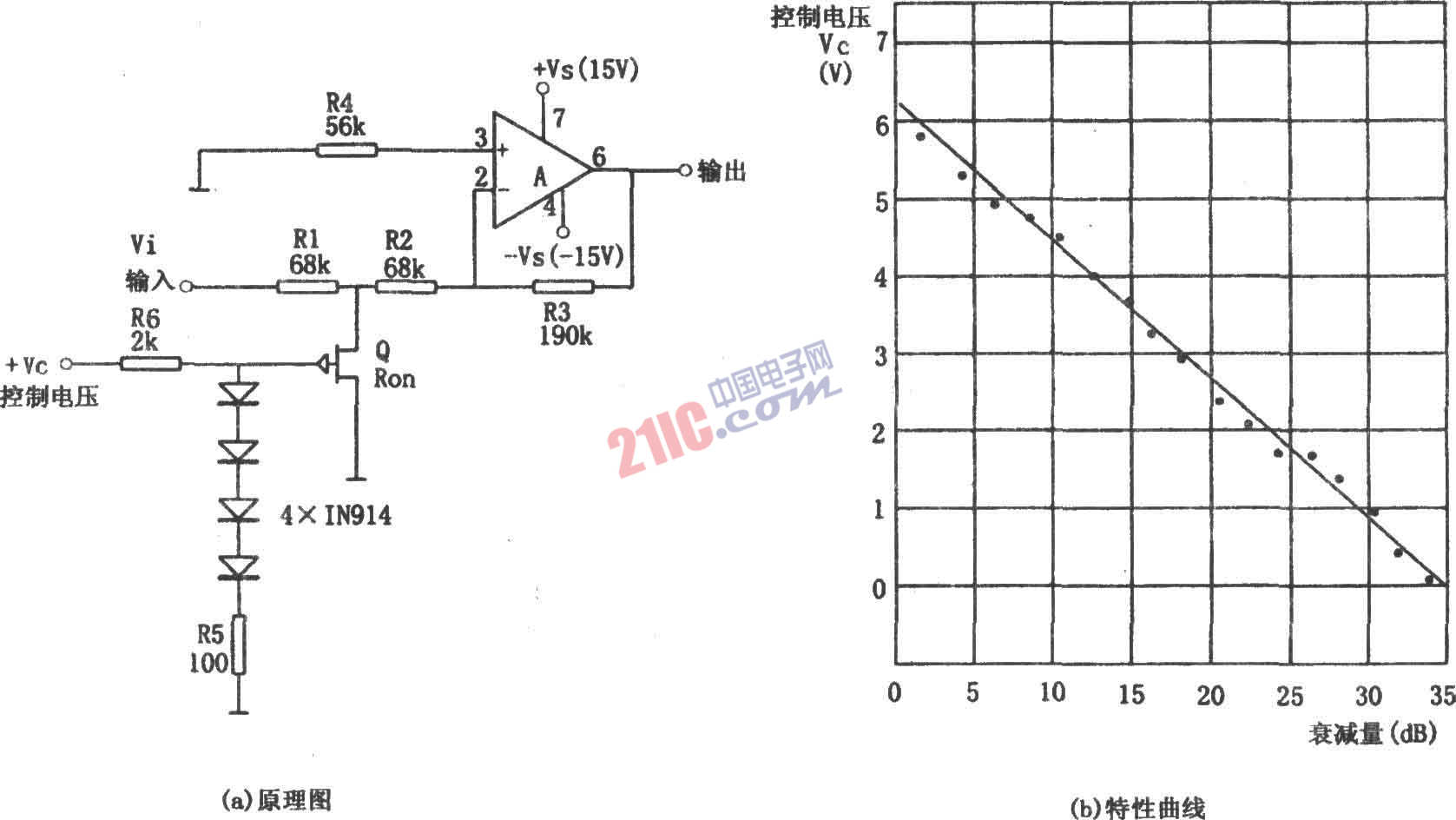

如圖所示為壓控增益放大電路。利用場效應管柵極電壓與漏-源極電阻RSD之間成近似對數關系可構成壓控增益放大器。該電路采用集成芯片LM307作為放大電路，采取反相輸入形式。由圖可知，RSD與R1組成分壓電路(對Vi分壓)。4個1N914二極管的管壓降與電阻R5的壓降之和等于場效應管的柵極電壓VG。該VG與控制電壓VC呈非線性關系，但控制電壓VC與放大器增益的衰減量的對應關系如圖所示。由圖可知，控制電壓VC越大，放大器增益的衰減量越小，即當VC≥7V時，放大器的增益最大(衰減最小)；當VC=0V時，放大器增益的衰減量最大(增益最小)。圖所示電路增益的最大值和最小值為：    當VC≥7v時，增益的最大值為：Avmax=-R3／(R1+R2)。    當VC=0V時，增益的最小值為：Avmin=-R3／(R2//RSD+R1)。    電路的上限截止頻率取決于R1和場效應管極間電容所構成的低通濾波器。對于圖所示元件參數，其最壞上限截止頻率可達1.8MHz，該數值是在VC≥7V的情況下測得的(即電路增益最大時測得的)。LM307集成芯片的主要參數(典型值)
