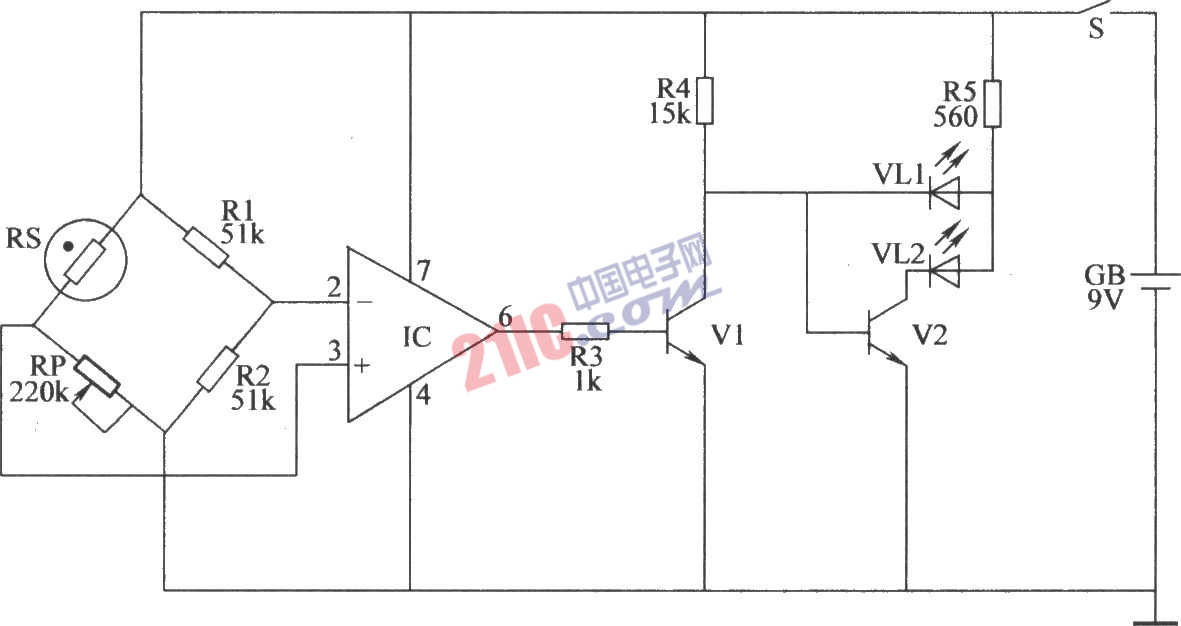

為了育早秧、育好秧，農村常用塑料薄膜在地上做成簡單的育秧棚來育秧苗。這樣的育秧棚的缺點是棚內濕度常過大，影響秧苗的正常生長。本例介紹一款簡易秧棚濕度指示器，它采用LED來指示育秧棚內的濕度大小，使用十分方便。 該濕度指示器電路由濕度檢測放大器和LED指示電路組成，如圖所示。

　　調節RP的阻值，可以設定需要警示的濕度值。元器件選擇 R1～R5選用1／4W金屬膜電阻器或碳膜電阻器。 RP選用有機實心電位器或可變電阻器。 RS用值大于100的3DG6型晶體管制作：去掉該晶體管的金屬帽后，將其放在濃鹽水中 浸泡后曬干，實測干時其c、e極問電阻值大于200kΩ，濕時其C、e極間電阻值為10kΩ左右卸可。測量時，用萬用表的黑表筆接c極，紅表筆接額極，用嘴向晶體管心片上呵氣時，萬用表指針應迅速向右擺動；當管心片上的水蒸氣蒸發后，表針能漸漸向左擺回即為正常。 VL1和VL2均選用φ5mm的發光二極管。 V1和V2均選用3DG6或S9013型硅NPN晶體管。 IC選用µA741或5G24型運算放大器集成電路。 GB選用9V疊層電池。 S選用小型單極撥動式開關。
