省電、高亮度LED需要高性能LED驅動器

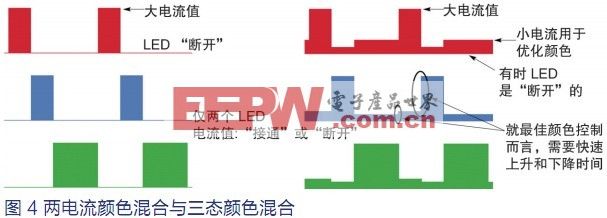

這種三態電流控制實現了高端 DLP 投影儀應用，這類應用利用 RGB LED 提供前所未有的顏色準確度和動態范圍。圖 4 顯示，與兩態控制相比，三態電流控制是如何提供更高性能。傳統上，兩態控制視相對占空比的不同而有所變化，或者完全接通、或者徹底斷開每一個 RGB LED，以確定顏色。這使投影顏色準確度完全取決于單個 LED 的顏色準確度，而 LED 的顏色準確度可能有相當大的變化。不過，因為高端 DLP 投影儀需要最高質量的圖像和彩色再現，所以需要一種新的方法來實現這樣的高質量。也就是說，要實現最高的顏色準確度，單個 LED 中的變化必須通過與其它兩個彩光 LED 混合來校正，以提供最準確的顏色。例如，當紅光 LED 以滿電流接通時，藍光和綠光 LED 以較低的電流值接通，這樣它們就可以混合，以產生最準確的紅色。PWM 和 CRTL_S 引腳上 3000:1 的調光能力進一步擴大了混合顏色的動態范圍。這種顏色混合的相互作用方式可以在圖 4 中看到。
電流值之間的快速轉換
為了保持最準確的顏色混合能力，LED 驅動器不僅必須在 3 種不同的電流值上提供三態電流控制和準確的 PWM 調光，而且還必須從相對低電流的穩定狀態 (約為 2A) 轉換到高得多的穩定電流值 (約為 20A)，以維持 PWM 調光邊緣的原狀。LT3743 的獨特設計使該器件能夠非�？斓剡M行這類轉換。即正如在圖 5 中可以看到的那樣，LT3743 可以在不到 2ms 的時間內從 2A 恒定電流狀態轉換到 20A 狀態，從而使該器件非常適用于顏色混合 RGB 應用。
除了 RGB LED 顏色混合應用，驅動大功率激光二極管的工業應用也需要這種在兩個很好穩定的電流值之間轉換的能力，如在約 2~5ms 的時間范圍內，從 2A 轉換到 20A，以實現脈沖激光應用。
結論
在大電流LED 應用中使用的 LED 驅動器 IC，已經產生了很多具體的性能要求。首先，要求這些 IC 最大限度地提高 LED 解決方案的總體效率，以降低對能源需求。其次，它們必須提供占板面積緊湊和扁平的解決方案，以滿足小尺寸和外形扁平的應用的需求。最后，基于 LED 的解決方案必須提供比其前輩白熾燈更高的性能優勢。例如，在工業應用中，這類應用包括從大功率內部/外部照明到驅動激光二極管以切割和原材料成形的各種應用。所有這些應用都需要大幅降低所需的電力，但是又需要非常具體的性能改進。
