芯片制造工藝真的很難嗎，自制芯片作為一個趨勢存在，廣大的電子愛好者紛紛動手DIY各種芯片。我想，這是一種對芯片的深深的情懷!

Sam Zeloof ：有一顆自造Intel 4004的心

電子愛好者都喜歡DIY，常見的是制作自己的回流焊爐，導電墨水和合成孔徑雷達。 但是制作DIY集成電路似乎是不可能的。畢竟，建設一座現代化晶圓廠的成本是天文數字昂貴的：例如，在2017年，英特爾宣布投資70億美元完成一個7納米級芯片生產設施。 但Sam Zeloof 薩姆·澤羅夫沒有被嚇倒。這個17歲的高中生已經開始在自己的車庫里制造芯片，盡管技術已經在摩爾定律曲線的后面幾步了。

Zeloof說，他最近一年一直在他家附近弗萊明頓附近的車庫工作。他考慮著如何將芯片制作成能夠了解半導體和晶體管內部發生的事情。

Zeloof無意中發現了Jeri Ellsworth的YouTube頻道，在那里她展示了她幾年前如何制造一些自制硅晶體管過程。自那之后，Zeloof開始制作計劃，真正實施起來。

Zeloof花費了三個月的時間來復制Ellsworth的晶體管。他的目標是在Jeri Ellsworth自制硅晶體管的基礎上制造實際的集成電路。”到目前為止，他只用了一些組件來制造簡單的集成電路，但他的目標是建立一個烏克蘭微處理器的克隆，他嘗試在車庫里制作出英特爾在 1971 年發布的著名處理器 Intel 4004(目前還沒有)。

利用從 eBay 等網上商店購買到的二手設備和原材料，他的設備包括一臺高溫爐，一個由多余部件構成的真空室和一臺掃描電子顯微鏡。

為了在他的芯片上設計電路，Zeloof使用了一種在20世紀70年代所沒有的技巧：他通過增加一個小型光學平臺來修改數字視頻投影機。然后，他可以創建一個數字圖像的掩模，并將其投影到晶圓上，以曝光光刻膠。利用他目前的設置，Zeloof可以創建分辨率約為1μm的摻雜特征，而無需創建物理掩模的時間和費用(但是，如果沒有潔凈室設置來防止污染，他認為10μm是獲得合理的限制工作裝置產量)。

自從他在2017年開始撰寫關于他的項目的博客以來，Zeloof得到了很多積極的反饋，其中包括一些記得1970年代早期使用的這種流程的資深工程師的有用提示。 Zeloof希望如果他能夠開發一個相對簡單的制作4004克隆的過程，它將為他自己設計的其他芯片打開大門。“如果一切順利的話，也許我可以小批量地為[制造商]社區的人制造芯片。”

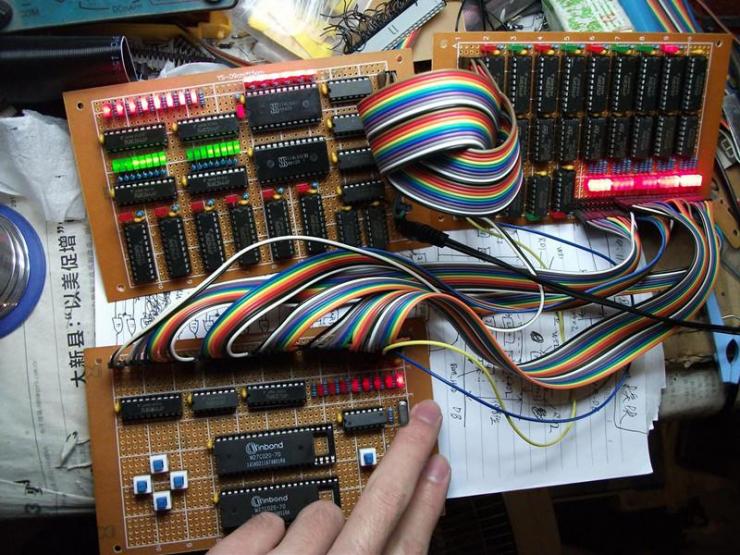

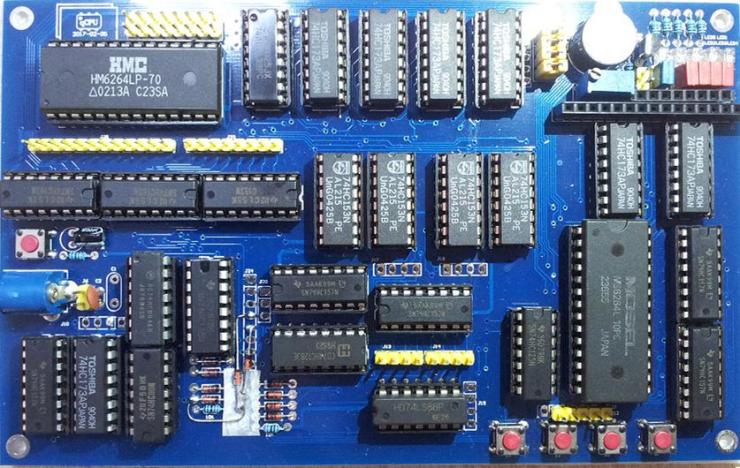

用簡單的74系列芯片自制CPU

這個設計使用簡單的邏輯元器件——74系列元器件從零開始制作，全程總共用了28塊74系列芯片。

計算機系統的基本概況：

小名：qCPU(CuteCPU)

CPU：4位

ROM：4KB

RAM：4KB

運行頻率：74芯片極限

IO：2組4位的IO口

4個按鍵

其他外設就是5個LED發光二極管，一個蜂鳴器，一個5X7點陣LED，一個LCD1602液晶。

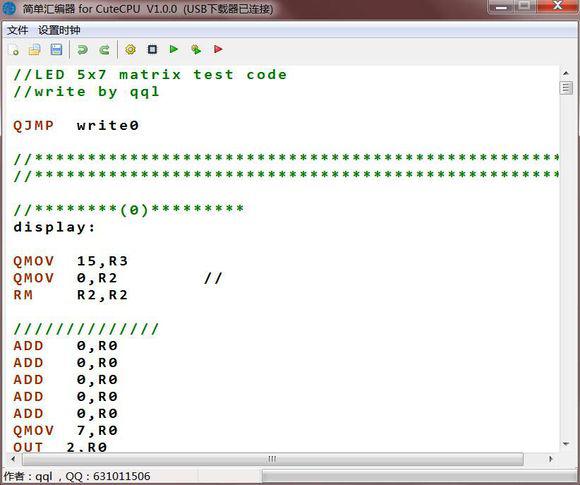

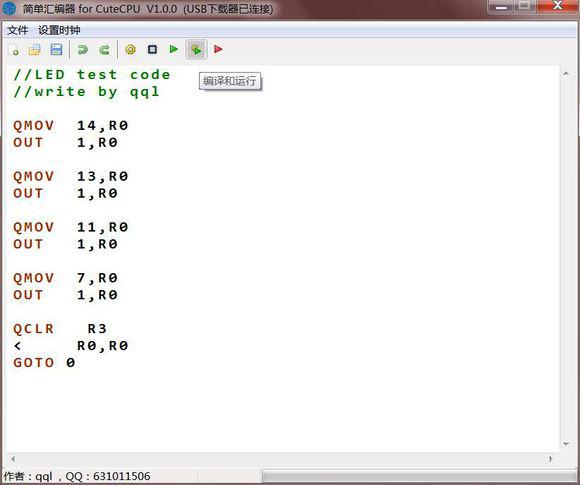

目前的指令如下：

ADD 加法

RM 讀取內存

ADDC 帶進位加法

WM 寫內存

SUB 減法

OUT IO輸出

< 小于比較

= 等于比較

GOTO 小跳轉

QCLR 清空

QMOV 賦值

QADD 加法

QSUB 減法

QGOTO 長跳轉

QJMP 立即跳轉

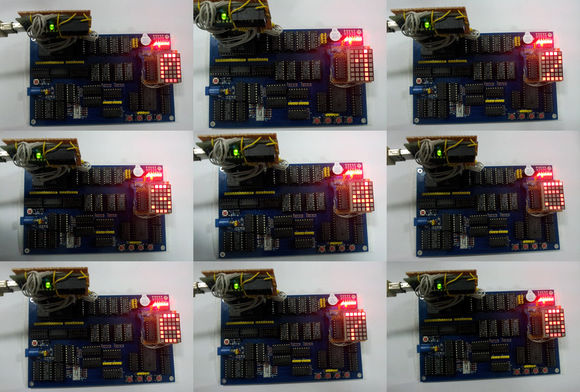

不多說了，，，上圖說話吧：

自制強大的套件CPU

非常簡單而強大的電路，連設計者本人都被這個設計震驚了...

設計是按照硬件條件來設計的, 計劃裝在兩片10CM*10CM的PCB上面,這個規格的PCB打樣價格低.

跳轉指令跳轉消耗2個時鐘,不跳轉消耗1個時鐘,其他指令1個時鐘.

RAM和ROM地址為24位(地址寄存器24位,程序計數器24位),最大可以尋址16MB的RAM和16M的ROM.

IO方式為內存映射IO.

保守估計用同樣型號的IC性能大概比小UU強大約2倍,條件是頻率要運行在10MHZ左右(性能相當于小UU運行在27MHZ的2倍), 其實性能要看每秒加法減法多少次。

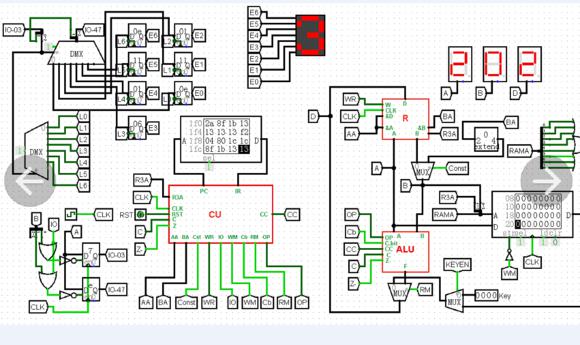

本CPU可以看成由3個部分組成：

1. 運算邏輯.

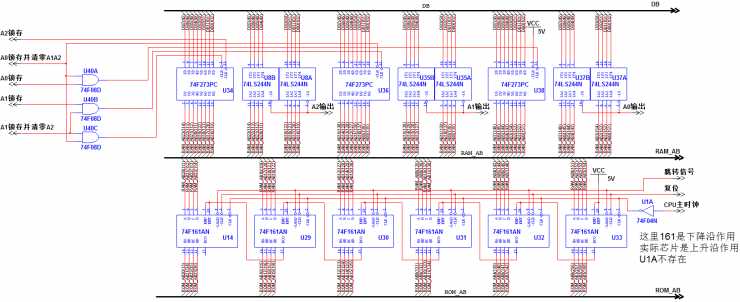

2. 地址邏輯.

3. 指令譯碼邏輯.

存儲器結構 : 哈佛結構.

指令周期 : 跳轉指令執行跳轉消耗2個時鐘脈沖,不執行跳轉消耗1個時鐘脈沖,其他指令消耗1個時鐘脈沖.

工作頻率 : 0Hz-?MHz(最高頻率待測試,不同型號門電路工作頻率不一樣).

支持內存容量 : RAM和ROM的地址都為24位分別可以裝配最大16M內存.

電路出現過程 : 經過龍少本人多年實踐研究和消耗大量腦細胞而誕生,這是一個精簡化的結構.

電路工作原理:

我們都知道CPU的作用就是執行指令, 指令代碼是用0、1、2、3、4、5、6...來表示，CPU只識別二進制的0、1、2、3、4、5、6...， 也就是1、10、11、100、101、110...

ROM和RAM內存單元的地址也是0、1、2、3、4、5、6...來表示，當然也是以二進制來表示地址.

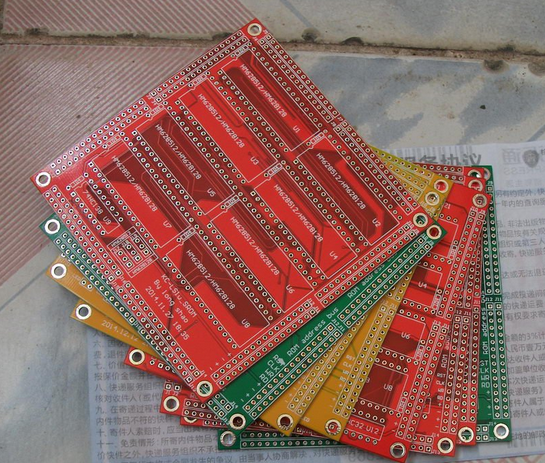

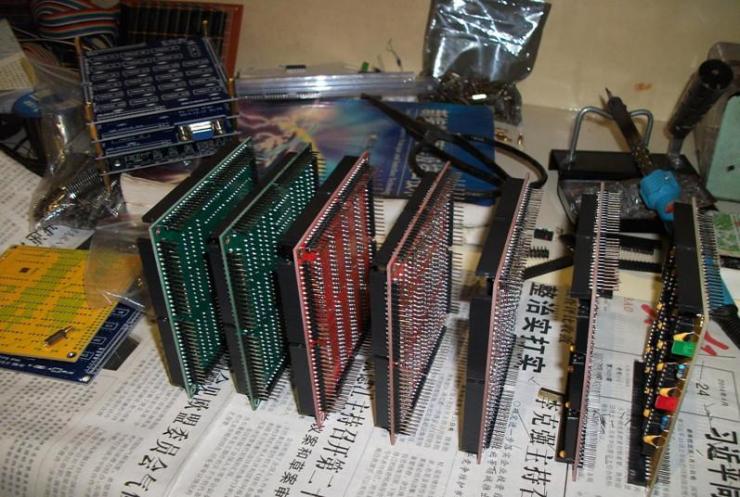

準備出套件：完整機的PCB數量有14片(層)左右, 10CM*10CM的，一片成本5塊錢。

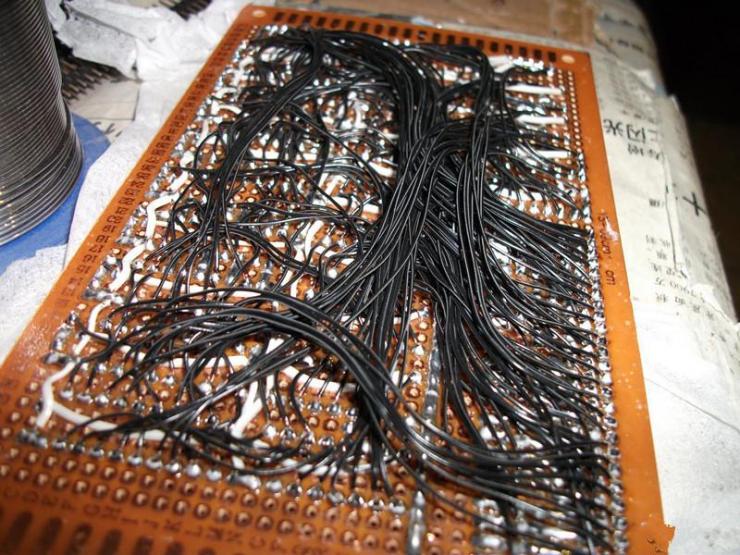

中間經歷了芯片不小心插反，編程器爆炸。裝起來看看.~

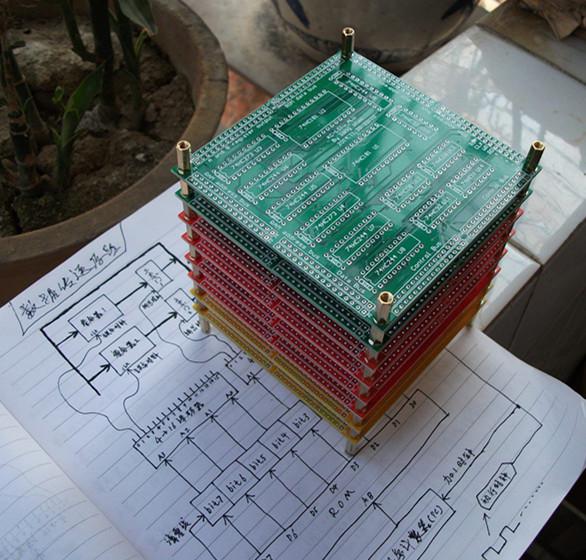

目前焊了一半, 眼花, 圖里面的接口插針還沒全部插進去(擺拍).

是不是很酷!!!這套U真的太神了，看這些基本的邏輯門電路就能組合出一個真正的CPU來。。。實在是太神了。。

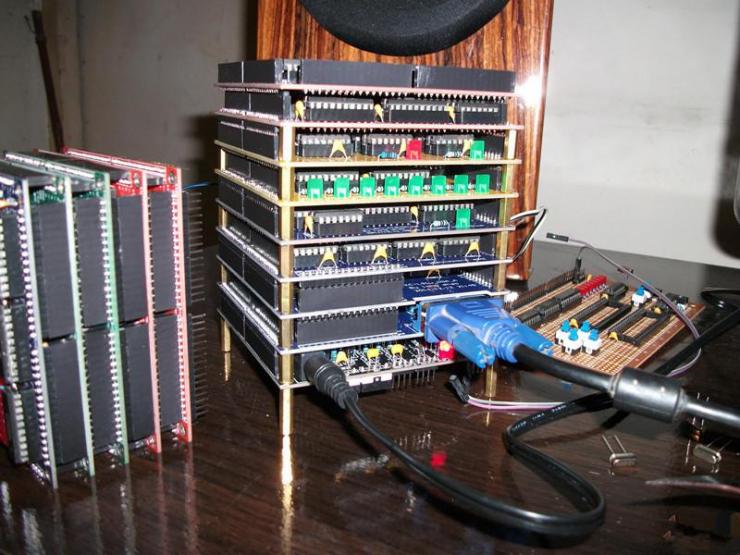

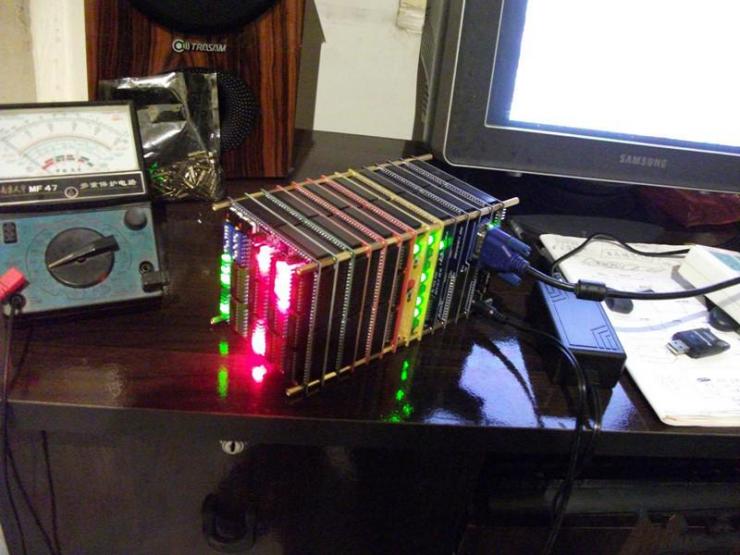

全部焊完，改天插IC上去開機~ 希望不爆炸

這里說下顯示原理:

大概工作原理是, 行同步信號之后顯像管行+1, 這時電子槍開始從左往右掃, 每經過一個像素點, 換一次RGB像素?cái)?shù)據, 每掃完一行, 送一次行同步,直到屏幕上的所有行都掃描完, 這時給一個場同步信號, 電子槍會回歸到頂部,不斷重復這個過程...

行同步來了之后, 電子槍下移一行, 顯示器里面應該是有個計數器,然后計數器的數字信號轉模擬信號控制電子槍的偏移.

重點來了，敲黑板!!!這位電子大牛今年才23歲!!

DIY大塊頭電腦CPU

這個設計的技術牛人是一個游戲開發者，他從2007年就開始了這個計劃并命名為BMOW-1號，他的DIY電腦CPU面積約有450平方厘米，是個極其復雜的大塊頭：基礎是一塊Augat繞線板，在此之上已經預先裝好了1250個針腳，需要手工給它們鍍金，然后連接2500條線，有些地方甚至要堆疊十層。

目前這個DIY電腦CPU只能運行在2mhz左右。

下面讓我們來看看這個用DIY電腦CPU組裝的電腦是什么樣子的。

首先映入眼簾的是DIY CPU上密密麻麻的飛線，總共有2500條之多，還有花了大價錢鍍金的針腳。

上面插滿了芯片，不過這些芯片不是真正意義上的CPU，他們一般是ram芯片，rom芯片，加法運算器芯片之類的芯片。這個綠色的板子宏觀上就是一個DIY電腦CPU，超級大的電腦CPU。

估計機箱的液晶屏的控制芯片運算速度都比這個巨大DIY電腦CP快。

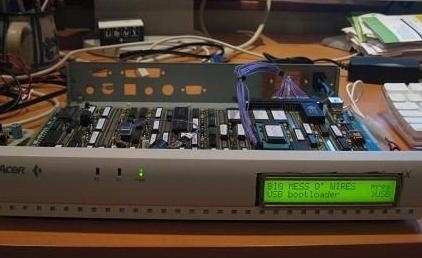

有vga接口，ps/2接口，甚至是usb接口，上圖液晶屏上顯示usb bootloader這個電腦的程序是從usb接口加載的。

成功開機，顯示了一些字符。

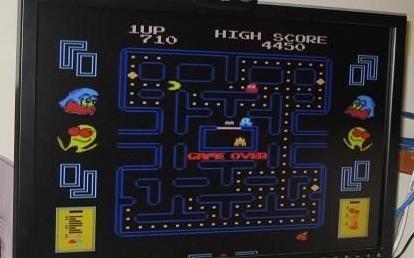

還能玩吃豆人游戲。

小結：

由于人工智能的爆發，芯片行業當然希望有越來越多的玩家加入。所以，廣大熱愛芯片的電子工程師們，你是否已經準備好自制一個屬于自己的芯片呢?
