FPGA（Field－Programmable Gate Array），即現場可編程門陣列，它是在PAL、GAL、CPLD等可編程器件的基礎上進一步發展的產物。它是作為專用集成電路（ASIC）領域中的一種半定制電路而出現的，既解決了定制電路的不足，又克服了原有可編程器件門電路數有限的缺點。可編程平臺具有靈活性高的突出特點，適用于廣泛的應用領域。
Altera 1983年發明世界上第一款可編程邏輯器件，Xilinx首創了現場可編程邏輯陣列(FPGA)這一創新性的技術，并于1985年首次推出商業化產品。FPGA這一名字在1984年就已經出現，至今已經超過20年的時間，不過過去十多年時間內FPGA并未受到太多的重視，原因是FPGA的功耗用電、電路密度、頻率效能、電路成本等都不如ASIC，在這十多年時間內，F(xiàn)PGA多半只用在一些特殊領域，例如芯片業者針對新產品測試市場反應，即便初期產品未達量產規模，也能先以FPGA制成產品測試。
半導體行業的領導者正在逐步發現 20nm 的價值，而且一些設計已經正在進行中。FPGA廠商看到了這個工藝節點所擁有的巨大潛力，因此也在不斷地探索新的方式,致力于通過 28nm 已經建立且在 20nm 將繼續擴展的創新技術持續發掘這些潛在的價值。
每一代硅片新技術既帶來了新機遇，也意味著挑戰，因此，當設計系統時，需要重新審視最初所作出的成本和功耗決定。20 nm以及今后的硅片技術亦是如此。
Altera在20-nm制造節點的技術進步主要是由硅片融合所推動的，可編程收發器、多種數字處理類型的集成硬核邏輯功能、3D異構集成電路的出現等關鍵發展也推動了這一制造節點的進步。
Altera在20nm工藝導入了三項新技術
一是可將芯片間的數據傳輸速度提高至40Gbps，而現行的28nm工藝FPGA為28Gbps。為了實現高速化，20nm工藝FPGA提高了收發器電路使用的晶體管性能，同時導入了根據在芯片間交換信號的波形來修正信號、改善信號干擾及衰減程度的電路技術。
二是配備浮點運算性能達到5TFLOPS(每秒5萬億次浮點運算)以下的可變精度DSP模塊。為了提高性能，將原來用軟件實現的DSP部分運算處理改為了硬件操作。

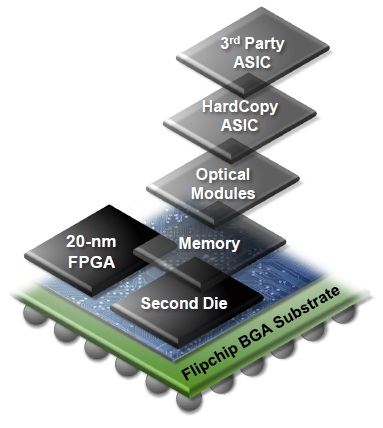

三是異構3D IC的應用。
ALtera 20nm資料下載: 在20 nm通過技術創新繼續硅片融合 (PDF)
賽靈思20nm工藝技術創新
賽靈思并不是簡單地將現有的 FPGA 架構遷移到新的技術節點上，而是力求引領多種 FPGA 創新，并率先推出了 All Programmable 3D IC 和 SoC。
賽靈思三大領域擴展圖
All Programmable 20nm FPGA
核心 FPGA 器件將 20nm 工藝技術和 Xilinx 8 系列 FPGA 的一系列設計創新結合在一起。這些新一代的器件將單位功耗性價比再提升了50%，將存儲器帶寬和針對新一代業界領先系統優化的收發器帶寬提高了兩倍。 第二代 All Programmable SoC
第二代 All Programmable SoC 包含一個多核異構處理架構。此架構結合了處理系統和可編程邏輯間的更高帶寬，實現更高層次的可編程系統集成和性能，并顯著減少功耗。 第二代 All Programmable 3D IC
當FPGA 技術與 All Programmable 3D IC 相結合，其價值的成倍提升已經超越了通常意義上領先一代的范疇。通過結合不同類型的多芯片，相對前代產品而言，20nm 3D IC 不僅提供了集成式大容量存儲器 (integrated wide memory)，還將容量、系統級性能和收發器帶寬都提高了兩倍。
賽靈思三大領域擴展圖
All Programmable 20nm FPGA核心 FPGA 器件將 20nm 工藝技術和 Xilinx 8 系列 FPGA 的一系列設計創新結合在一起。這些新一代的器件將單位功耗性價比再提升了50%，將存儲器帶寬和針對新一代業界領先系統優化的收發器帶寬提高了兩倍。 第二代 All Programmable SoC
第二代 All Programmable SoC 包含一個多核異構處理架構。此架構結合了處理系統和可編程邏輯間的更高帶寬，實現更高層次的可編程系統集成和性能，并顯著減少功耗。 第二代 All Programmable 3D IC
當FPGA 技術與 All Programmable 3D IC 相結合，其價值的成倍提升已經超越了通常意義上領先一代的范疇。通過結合不同類型的多芯片，相對前代產品而言，20nm 3D IC 不僅提供了集成式大容量存儲器 (integrated wide memory)，還將容量、系統級性能和收發器帶寬都提高了兩倍。

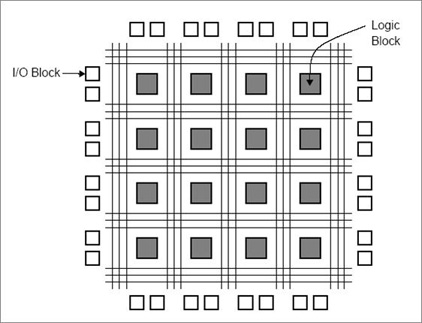

1）FPGA芯片內部結構圖
每一塊FPGA芯片都是由有限多個帶有可編程連接的預定義源組成來實現一種可重構數字電路。FPGA芯片說明書中，包含了可編程邏輯模塊的數量、固定功能邏輯模塊（如乘法器）的數目及存儲器資源（如嵌入式RAM）的大小。FPGA芯片中還有很多其它的部分，但是以上指標通常是為特定應用選擇和比較FPGA時，最重要的參考指標。在最底層，可配置邏輯模塊（如片或邏輯單元）有著兩種最基本的部件：觸發器和查找表（LUT）。這很重要，因?yàn)楦鞣NFPGA家族之所以各不相同，就是因?yàn)橛|發器和查找表組合的方式不同。例如，Virtex-II 系列的FPGA ，它的片具有兩個查找表和兩個觸發器，而Virtex-5 FPGA的片具有4個查找表和4個觸發器。查找表本身的結構也可能各不相同（4輸入或6輸入）。

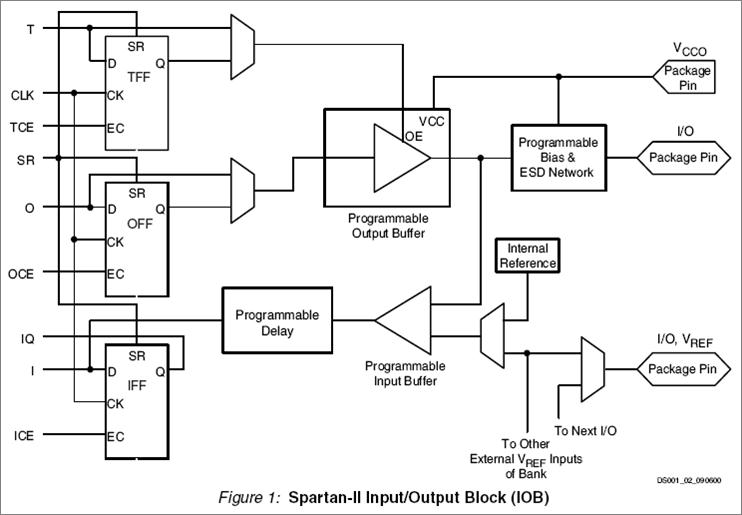

b. 可配置邏輯塊(CLB)
CLB是FPGA內的基本邏輯單元。CLB的實際數量和特性會依器件的不同而不同（詳情）

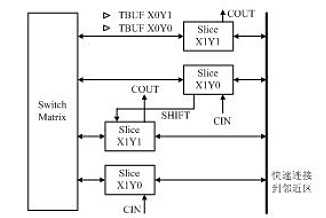

典型的CLB結構示意圖
d. 嵌入式塊RAM(BRAM)
大多數FPGA都具有內嵌的塊RAM，這大大拓展了FPGA的應用范圍和靈活性。（詳情）
e. 豐富的布線資源
布線資源連通FPGA內部的所有單元，根據工藝、長度、寬度和分布位置的不同而劃分為4類不同的類別。（詳情）
f. 底層內嵌功能單元
內嵌功能模塊主要指DLL、PLL、DSP和CPU等軟處理核(SoftCore)�，F(xiàn)在越來越豐富的內嵌功能單元，使得單片F(xiàn)PGA成為了系統級的設計工具。（詳情）

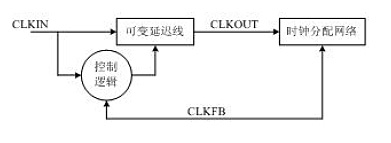

典型的DLL模塊示意圖
典型的CLB結構示意圖
d. 嵌入式塊RAM(BRAM)
大多數FPGA都具有內嵌的塊RAM，這大大拓展了FPGA的應用范圍和靈活性。（詳情）
e. 豐富的布線資源
布線資源連通FPGA內部的所有單元，根據工藝、長度、寬度和分布位置的不同而劃分為4類不同的類別。（詳情）
f. 底層內嵌功能單元
內嵌功能模塊主要指DLL、PLL、DSP和CPU等軟處理核(SoftCore)�，F(xiàn)在越來越豐富的內嵌功能單元，使得單片F(xiàn)PGA成為了系統級的設計工具。（詳情）
典型的DLL模塊示意圖
c. 數字時鐘管理模塊(DCM)
業內大多數FPGA均提供數字時鐘管理(Xilinx的全部FPGA均具有這種特性)。Xilinx推出最先進的FPGA提供數字時鐘管理和相位環路鎖定。相位環路鎖定能夠提供精確的時鐘綜合，且能夠降低抖動，并實現過濾功能。

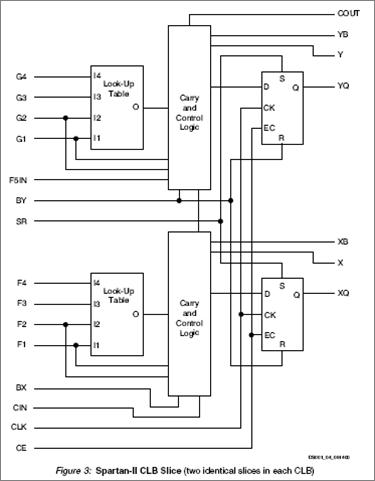

典型的4輸入Slice結構示意圖
g. 內嵌專用硬核
內嵌專用硬核是相對底層嵌入的軟核而言的，指FPGA處理能力強大的硬核(Hard Core)，等效于ASIC電路。（詳情）
擴充知識（軟核、固核、硬核概念詳情）
典型的4輸入Slice結構示意圖
g. 內嵌專用硬核
內嵌專用硬核是相對底層嵌入的軟核而言的，指FPGA處理能力強大的硬核(Hard Core)，等效于ASIC電路。（詳情）
擴充知識（軟核、固核、硬核概念詳情）
3）FPGA應用主要的3個方向
1、用于通信設備的高速接口電路設計，主要是用FPGA處理高速接口的協議，并完成高速的數據收發和交換。
2、可以稱為數字信號處理方向或者數學計算方向，因?yàn)楹艽蟪潭壬线@一方向已經大大超出了信號處理的范疇。
3、SOPC方向，嚴格來說是屬于FPGA范圍內的，只不過是利用FPGA的平臺搭建的一個嵌入式系統的底層硬件環境，在上面進行軟件開發。（詳情）
2、可以稱為數字信號處理方向或者數學計算方向，因?yàn)楹艽蟪潭壬线@一方向已經大大超出了信號處理的范疇。
3、SOPC方向，嚴格來說是屬于FPGA范圍內的，只不過是利用FPGA的平臺搭建的一個嵌入式系統的底層硬件環境，在上面進行軟件開發。（詳情）
