限流驅動是指將 LED 電流限制在設定范圍以內的驅動方式。根據限流的實現方式，又可將其分為阻抗限流、飽和限流和分流限流。

阻抗限流通過在電流主回路中串入遠大于LED 負載等效阻抗的大阻抗，減小外界干擾對LED 負載電流的影響，從而達到限流的目的。限流效果主要取決于串聯阻抗的大小。 [詳情]

有些元器件如 MOS 管、穩流二極管等，當滿足一定條件時即進入飽和狀態，隨著輸出端電壓上升，電流幾乎不變，將其與 LED 串聯，可以限制流過 LED 的電流，即飽和限流。 [詳情]

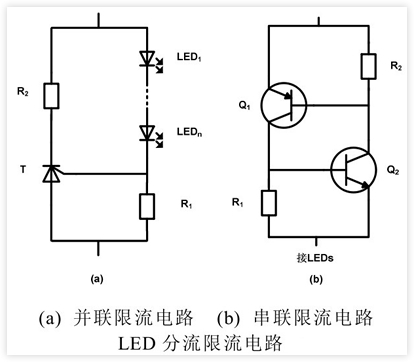

分流限流是指當 LED 電流超過預先設定的限定值時，輔助電路將接通，將超過的電流分流，從而使流過 LED 的電流基本保持不變，達到限流的目的。其典型電路有如下兩種：如圖的分流支路與 LED 并聯，如圖的分流支路與 LED 串聯。 [詳情]

由于分流限流電路結構簡單，成本低，可靠性高，在中小功率場合的應用較廣泛，同時還可利用它來抑制和吸收電路中短暫的過飽和電流；但其串聯在負載回路中的元件損耗較大，電路效率較低。

恒流驅動是指保持流過 LED 的電流恒定的驅動方式，當外界干擾使得電流增大或減小時，LED 電流都可以在恒流電路的調節作用下回到預設值。由于 LED 具有非線性 I-V 特性，小電壓波動將引起電流的大波動，因此，采用恒流驅動 LED 可以達到較好的性能。

根據主功率器件的工作狀態，可將恒流驅動分為線性恒流和開關恒流。

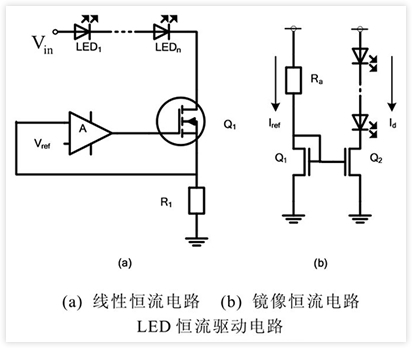

在線性恒流電路中，主功率器件與 LED 負載串聯，且工作在線性放大區，其典型電路圖如圖所示。[詳情]

另一種典型的線性恒流電路是鏡像恒流電路，如圖所示，主功率管 Q 2 也工作在線性放大區，該方式需先由恒流電路產生源電流，再通過鏡像電路傳遞到負載，使負載電流保持恒定。 [詳情]

開關恒流穩流效果好，電路效率高，適用于大功率 LED 照明場合；但由于其電路結構較復雜，成本高，且 EMI 大，在中小功率場合應用較少。

由于塑造電壓波形比電流波形更容易，所以脈沖驅動一般是電壓型脈沖驅動，即 LED 負載兩端的電壓是脈沖式的。 [詳情]

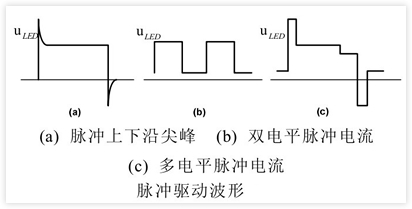

脈沖驅動的最基本驅動波形為方波，但為了提高 LED 的瞬態響應性能，可采用如圖的上下沿尖峰脈沖，如圖的為提高脈沖驅動發光效率的雙電平波形和如圖的綜合上述兩個優勢的多電平波形。由于發光效率較低，驅動性能不如恒流驅動，所以目前 LED 脈沖驅動的實際應用較少。 [詳情]
