MAX7219串行接口8位LED顯示驅動集成電路與68HC05單片機構成的接口電路圖 src="/21ic_image/21icimage/200903/63b894d97764695379748089a0e4e1d8.jpg" width=600 border=0>

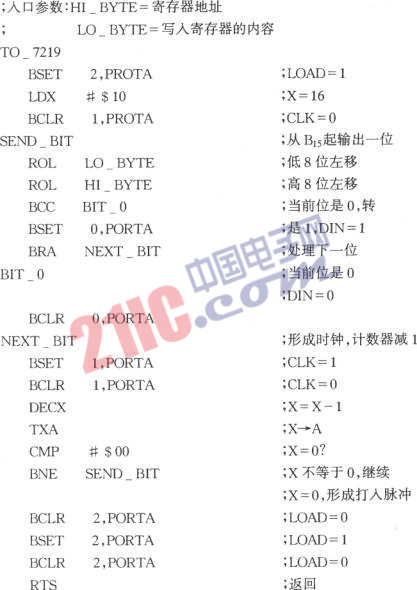

由MAX7219串行接口8位LED顯示驅動集成電路與68HC05單片機構成的接口電路圖 初始化 通電后7219進入關斷方式，至少經過250肚s才退出。因此必須對它們進行必要的初始化后才能正常工作。包括退出關斷方式、指定譯碼方式和被譯碼的數(shù)位、設定亮度和掃描限等?？紤]到程序可能在熱啟動運行，因此在初始化程序開始也可先進入關斷方式，即完成如下操作： ?寫入O000H，關斷7219 ?延時至少250µs ?寫入0001H，退出關斷方式 ?寫入091FH，數(shù)位0～4為譯碼方式 ?寫入0AOFH，置為最亮狀態(tài) ?寫入0805H，設掃描限為數(shù)位0～5顯示 ?寫入0F01H，進測試方式，各段全顯示 ?延時5s ?寫入0F00H，退出測試，進入正常方式 顯示驅動程序
