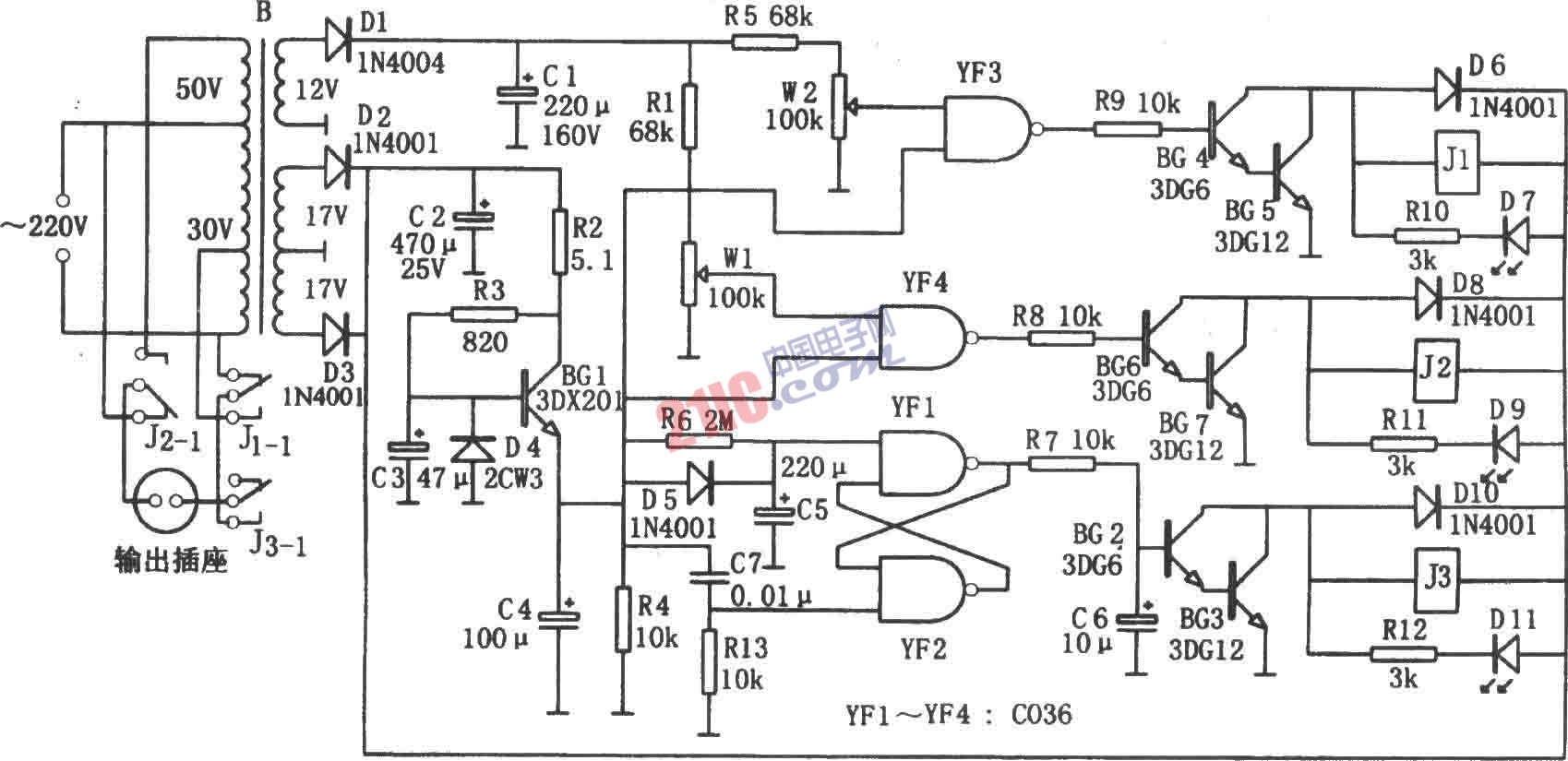

如圖所示為多用家用電器保護電路。該電路由降壓、升壓電路、延時保護電路、繼電器控制電路等組成。

降壓電路主要由YF3、BG4、BG5、J1組成。當市電電壓正常(低于240V)時，YF3輸出高電平，使繼電器J1吸合，觸點J1-1接于市電輸入端。若市電高于240V，則YF3輸出低電平，使J1釋放，觸點J1-1接在降壓端上，即負載得到的電壓比市電低30V。

升壓電路主要由YF4、BG6、BG7、J2組成。當市電低于170V時，YF4輸出高電平，使繼電器J2吸合，觸點J2-1接在變壓器的提升位置，即負載可獲得比市電高50V的電源電壓。平時市電正常，YF4輸出為低電平，使J2釋放，觸點J2-1接在市電輸入端，即負載直接由市電供電。

延時保護電路主要由充放電回路(R6、C5)、YF1和YF2組成的RS觸發器、繼電器J3、驅動電路(BG2、BG3)等組成。剛接通電源時，因C5上電壓不能突變，YF1輸出低電平，相應BG2、BG3截止，繼電器J3不吸合，負載不工作。與此同時，C5進行充電(通過R6)，大約經6分鐘延時后，RS觸發器發生翻轉，YF1輸出高電平，使BG2、BG3導通，J3吸合，負載因J3-1接上電源電壓而開始工作。

本保護電路可把150～260V之間的交流電壓自動地調整到184～225V范圍內，從而保證家用電器能正常工作，另外它還具有延遲6分鐘接通電源電路的功能，因而可有效地保護電器。

圖中J1、J2、J3均為JQX-4型，其額定工作電壓為直流12V，吸合電流小于20mA，觸點負荷為220V、3A，完全能滿足一般家用電器的要求。

在調試時，輸入接調壓器，調壓器輸出180V時，調節W1，使J2吸合；調壓器輸出240V時，調節W2，使J1釋放。
