基于云平臺智能物流倉儲系統的環境監測
掃描二維碼
隨時隨地手機看文章
0 引 言
目前,物流倉儲系統在智能化方面得到了很大提升 [1-2],通過機器人等手段實現了自動分類 [3]、按類存儲 [4]、作業單元、作業單據和指令的全條碼化管理 [5],實物流、單據流、數據流同步統一 [6],庫存更準確,物品可跟蹤,訂單庫存可視化,可根據運輸安排提前備貨,緩解倉庫壓力,提升了配送時效。但很多倉儲系統忽視了對物品的環境監測,易造成物品的安全隱患。例如,隨著氣溫升高,易爆易燃物品容易爆炸,繼而造成火災 ;一些藥品的儲存對溫濕度的要求比較嚴格,當超過預定值時,需進行及時排風降溫處理 ;某些物品對甲醛和 PM2.5 環境參數有要求 [7-11],需要進行實時監測。本文系統通過對倉儲系統物品的分析進行個性化設計,并能對出現的危險情況進行實時報告,實時進行遠程、自動控制,人工智能特點突出。
1 系統結構
本文系統由 3 部分組成。
(1)底層數據采集模塊以 STM32 為核心,完成對環境數據的采集 [12-15]、本地?cái)?shù)據的顯示、報警及遠程數據的接收,通過 MQTT 協議 [16-18] 接入云平臺。
(2)云平臺模塊完成消息對列和轉發操作,接收客戶端的主題訂閱,并轉發該主題消息。阿里云平臺數據傳遞至應用服務器,此模塊功能在瀏覽器端完成操作。

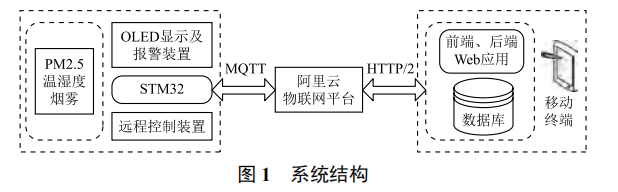

(3)Web 移動終端通過 HTML5,JS,CSS 制作前端控制界面 [19],實現對移動端的控制及數據接收。系統結構如圖 1 所示。

2 溫濕度檢測
2.1 底層數據的采集及顯示

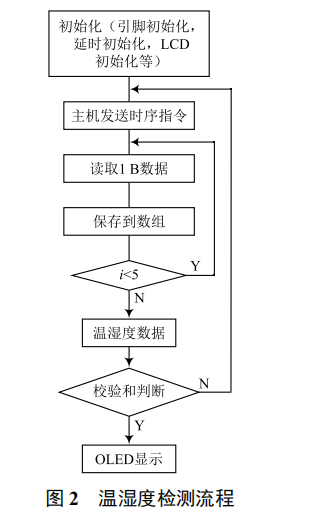

本文系統采用 DHT11 傳感器檢測溫濕度值,根據傳感器的時序、流程圖及算法,實現對底層數據的采集。溫濕度檢測流程如圖 2 所示。

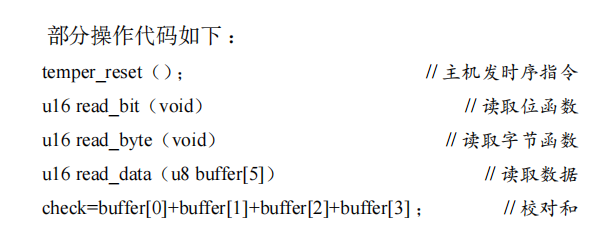

通過以上算法及函數的編寫,實現對底層溫濕度數據的采集,且采集的數據準確度高,實時性強。
2.2 基于云平臺溫濕度數據傳送及控制

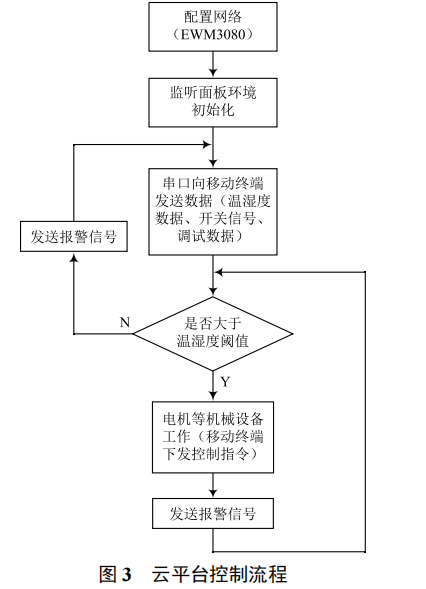

本文系統通過 EXT-AT3080 的 WiFi 模塊與云平臺及移動終端進行連接,每 5 s 向云平臺傳輸數據 [20],通過云平臺轉發至本地服務器或移動終端 [21],當溫度超過設定的溫度值時,本地報警裝置報警。同時,本地服務器或移動終端接收到報警數據后,將通過移動終端下發指令,控制電機等機械設備工作與停止,直到溫濕度數據正常,本地報警解除,實現遠程控制。云平臺控制流程如圖 3 所示。

3 實驗結果

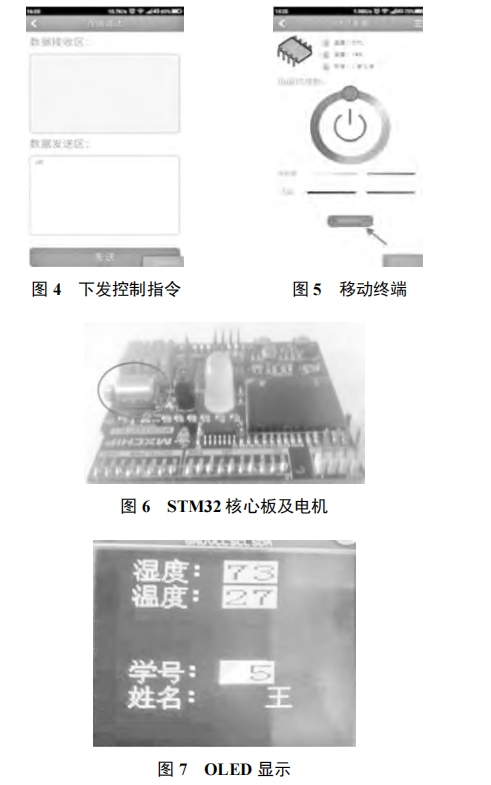

本文系統主要采集倉儲中的溫濕度數據,利用 STM32對底層數據進行采集,采用 OLED 在本地顯示溫濕度數據,通過阿里云平臺 [22-23] 推送至本地服務器,也可通過移動終端實時顯示數據,對倉儲環境的參數進行設置,實現自動預警、解除預警功能。同時,根據環境數據啟動電機等機械設備工作,實現自動處理功能。實驗核心板及顯示結果如圖 4 ~ 圖 7 所示。
4 結 語
本文設計了基于云平臺的智能倉儲系統,通過環境參數的采集及智能控制,底層數據的采集處理與顯示,及 MQTT協議進行數據轉發與處理、移動終端控制,實現對環境數據的遠程控制及顯示。該系統基本達到了預期效果,但其功能仍需要不斷完善,未來將在原有基礎上不斷擴展功能。
