引 言

隨著社會的發展，中醫越來越受到大眾的關注和認可， 人們對中草藥的需求也隨之增大，促進了中草藥種植業的發展 [1]。由于中草藥市場需求加大，中草藥種植戶為了確保數量能滿足需求，卻忽視了中草藥質量的保證，在中草藥種植過程中使用大量農藥來保證中草藥不受病蟲害的影響 [2]。這一行為導致的后果是中草藥質量嚴重受損，甚至影響原有藥性，服用打過農藥的中草藥也會給人們的健康帶來不利影響， 因此，中草藥種植的質量安全監測越來越受到社會關注，而中草藥的成分及其物理和化學性質與農藥相似，這也從另一個角度對中草藥的質量安全監測提出了更高要求 [3]。

如何將自動監測技術應用于中草藥質量安全保障已受到我國中草藥界的重視，如若該項技術被應用于中草藥種植業， 將會極大地促進中草藥種植業的健康發展 [4]。這項技術的優點在于節省了人力耗時等弊端，補充了數據的完整性，可以實現全天二十四小時監控，記錄各時段的數據變化，通過智能反饋系統實現對環境相關參數的控制，進而實現中草藥環境管理的智能化 [5-6]。同時為中草藥生產人員提供準確、實時的實驗數據，使人們對中草藥的種植規律有更進一步的認識，從而優化種植工藝，降低種植成本，提高種植效益，為中草藥種植科學的可持續發展奠定基礎 [7]。

根據以上需求，本文借助物聯網相關技術設計了一套中草藥環境監測系統，該系統包含數據采集、數據傳輸、數據分析、數據儲存、數據反饋和自動調控等模塊。鑒于中草藥種植環境的特點采用具有通信距離短、功耗低、使用方便、布局靈活、覆蓋面積大等特點，適合中草藥種植的 ZigBee技術 [8]。目前，在農業自動化監測方面已經有許多成熟的產品，大多數都利用 ZigBee 技術，例如邦納公司生產的無線傳感器節點，因其具有監測和控制能力，一般被應用在工業或農業中 [9] ；美國圍克爾斯博科技公司開發研制的 EKO 系列產品可實現對環境參數的實時收集，一般應用在農業中 [10]。市場上常見的多為進口產品，優點在于質量有保證，但價格昂貴，對于國內種植戶而言性價比不高，不適合在我國中草藥種植領域使用和推廣，且大部分產品缺少自動控制系統，無法實現智能化 [11]。

1 中草藥種植環境監測平臺架構的設計

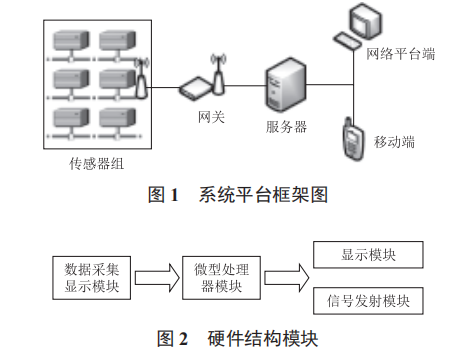

利用平臺實現對 pH 值、溫度、重金屬及農藥殘留含量等多參數的實時自動采集、處理和顯示，對中草藥中重金屬及農藥參量數據定期采集上報，通過傳感器節點與網關無線傳輸，實現與數據中心的聯系，并利用實時準確的數據進行分析，進而對環境參數進行反饋調節，使中草藥生長環境處于穩定狀態 [12]。平臺架構如圖 1 所示。將傳感器組安裝在中草藥種植環境中，通過 ZigBee 技術把相關數據傳到網關， 系統可支持 RS 232、以太網、WiFi、ZigBee 和藍牙等方式。網關放置在種植區域附近，將數據傳到云端服務器即監測中心，最后把數據傳至網絡平臺或移動端，人們可以通過智能手機等手持設備，登錄 APP 軟件連接監測中心的數據信息， 使得用戶可以隨時獲取中草藥生長的環境參數等信息 [13]。

2 中草藥種植環境監測平臺的硬件設計

中草藥種植質量安全監測硬件組成如圖 2 所示，包括數據采集顯示模塊、微型處理器模塊、終端顯示模塊和信號發送模塊。基于 Web Service 技術實現跨平臺訪問和信息發布， 完成網站平臺建設，實現對外數據交流?；诠ぷ髁骷夹g(shù)， 通過查詢流程定制工具對不同需求的用戶查詢進行定制，并通過手機軟件進行中草藥質量安全和農產品物流信息追溯、生產種植信息溯源，讓消費者用上放心中草藥，建立基于物聯網技術的中草藥質量安全體系追溯體系 [14]，實現二維條碼生成、打印功能，研究基于手機的條碼采集和識別技術，以支持手機、平板等終端設備的農產品質量安全信息獲取 [15]。系統主要包括數據采集模塊，利用微型處理器把數據傳送至監測終端，接收終端上傳的數據并傳送到主機及移動端。

3 中草藥種植環境監測平臺的軟件設計

構建了基于重配置的物聯網軟件體系結構，通過設計不同的 XML 系統配置文件來支持不同的環境，異構設備部署。系統軟件設計包括利用 Android 系統制作一個基于物聯網技術的中草藥種植環境移動監測平臺 [16]。設計 APP 的內容和布局，通過 APP 的使用即可查詢中草藥的生長情況及環境參數等，同時在環境參數發生異常時發出預警信號，判斷是否對環境進行調控 [17]。APP 中擁有環境參數讀取、環境參數歷史數據查詢及分析、反饋系統、中草藥咨詢等模塊。同時開發網頁端用來提供實時監控的中草藥環境診斷服務。通過監測光照、pH 值、重金屬等物理參數，實時分析生長環境狀況， 建立中草藥生長數據檔案，發布生長質量狀況曲線，對偏差狀況進行預警。

4 結 語

針對近年來我國對中草藥的需求大量增加，導致中草藥種植業出現過度使用農藥，嚴重影響中草藥質量，給人們的健康帶來隱患的行為，本文設計了中草藥種植監測平臺，通過檢測相關參數來判斷中草藥的生長情況，進而調整種植方式，使其健康生長，并利用記錄的中草藥生長數據總結其生長規律。與當前傳統的中草藥種植系統相比，本系統可以實現中草藥環境監測的智能化，時刻記錄中草藥的生長數據， 儲存在云空間，以保證出現在市場中的每一顆中草藥都可以追溯，進而保障中草藥的質量安全。此系統不僅適用于中草藥的種植監測，還可以應用在其他農產品上，因此市場需求極大。
