可靠和易用的 LTPoE++ 標準將 PoE 功率擴展至 90W
以太網供電或稱 PoE 是一種日益流行的方法，可通過現有以太網電纜同時供電和傳送數據，因此應用可不受必須靠近 AC 電源的限制。隨著 PoE 解決方案的增多，應用對功率的需求也增加了。
新的專有標準 LTPoE++™ 將 PoE 和 PoE+ 規范的受電設備 (PD) 釋放功率擴展至 90W，從而滿足了對功率日益增加的需求。與其他功率擴展解決方案相比，LTPoE++ 還極大地降低了供電設備 (PSE) 和受電設備的工程復雜性。即插即用帶來的簡單性以及安全、可靠的供電是 LTPoE++ 的標志。該標準的各種功能使以太網供電應用的范圍擴大了幾個數量級，從而可實現各類全新的 PD ，例如消耗大量功率的微微蜂窩、基站或用于 PTZ (左右-上下-變焦) 攝像機的加熱器。
PoE 的歷史
PoE 是一種標準協議，用來通過銅纜以太網數據線發送 DC 功率。管理 802.3 以太網數據標準的 IEEE 小組于 2003 年增加了 PoE 功能。最初的 PoE 規范稱為 802.3af，允許 48V DC 電源提供最高 13W 功率。盡管這一初始規范廣受歡迎，但是 13W 的上限限制了應用的數量。2009 年，IEEE 發布了稱為 802.3at 或 PoE+ 的新標準，提高了電壓和電流要求，以提供 25.5W 功率。
該 IEEE 標準還定義了 PoE 術語，如圖 1 所示。向網絡供電的設備稱為供電設備 (PSE)，而從網絡吸取功率的設備稱為受電設備 (PD)。 PSE 有兩種類型：同時發送數據和供電的端點 (一般是網絡交換機或路由器);以及注入功率并讓數據通過的中跨。中跨一般用來給現有非 PoE 網絡增加 PoE 功能。典型的 PD 應用是 IP 電話、無線接入點、保安攝像機、毫微微蜂窩、微微蜂窩和基站。

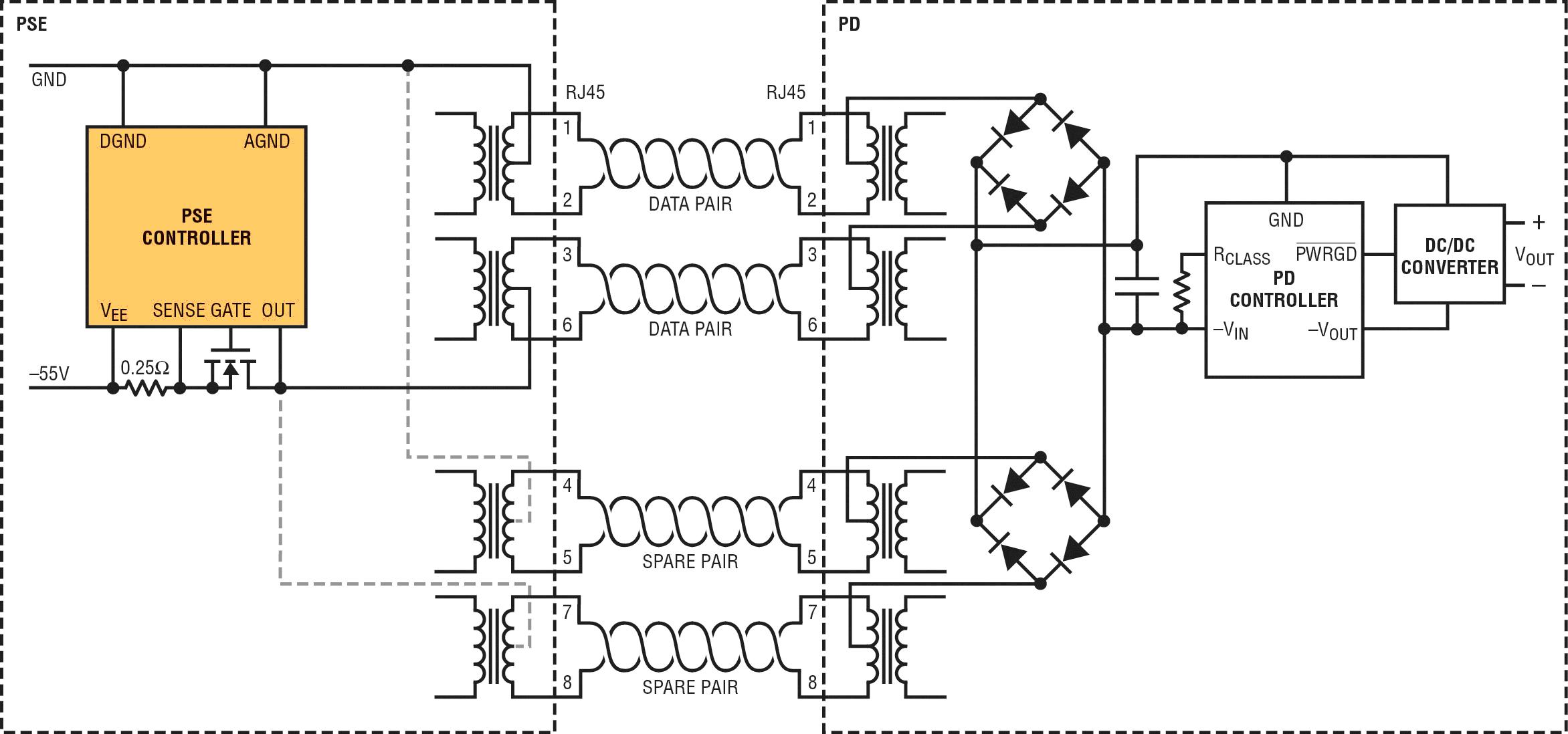

圖 1：典型的 PoE 系統
IEEE PoE+ 規范規定了與 802.3af PSE 和 PD 的后向兼容性。PoE+ 規范定義了 Type 1 PSE 和 PD ，以將提供最高 13W 功率的 PSE 和 PD 包括進來。Type 2 PSE 和 PD 最高提供 25.5W 功率。
LTPoE++ 的演變
25.5W IEEE PoE+ 規范尚未最終確定，因?yàn)轱@而易見，對超過 25.5W 釋放功率有巨大和日益增長的需求。為了滿足這種需求，LTPoE++ 規范向 LTPoE++ PD 可靠地分配高達 90W 的釋放功率。
LTPoE++ 規范可靠地?cái)U(kuò)展了現有 IEEE PoE 協議的檢測和分類功能。LTPoE++ 與現有 Type 1 及 Type 2 PD 后向兼容并可互操作。凌力爾特的 LTPoE++ 與其他專有功率擴展解決方案不同，LTPoE++ 在 PSE 和 PD 之間提供相互識別。LTPoE++ PSE 可以區分 LTPoE++ PD 和所有其他類型的 IEEE 兼容 PD ，從而允許 LTPoE++ PSE 保持與現有設備的兼容性和互操作性。
LTPoE++ PSE 和 PD 可無縫地與 IEEE 802.3at Type 1 及 Type 2 設備互操作。Type 1 PSE 一般在包括 802.3af 功能，功率等于或低于 13W。Type 2 PSE 將傳統 PoE 擴展至 25.5W。以下各點援引自表 1：
l Type 1 PSE 將以最高 13W 的功率為所有 Type 1、Type 2 和 LTPoE++ PD 供電。
l Type 2 PSE 將以最高 13W 的功率為 Type 1 PD 供電，并向 Type 2 和 LTPoE++ PD 提供 25.5W 功率。
l LTPoE++ PD 即使在連接到傳統的 Type 1 和 Type 2 PSE 時，也能加電運行，但功能受限。
l LTPoE++ PSE 可與 Type 1 及 Type 2 PD 互操作。在向 LTPoE++ PD 供電時，可一直達到 LTPoE++ PSE 的設計極限。當識別出一個 LTPoE++ PD 時，如果PSE 的功率額定值滿足或超過所請求的 PD 功率，那么將向該 PD 供電。例如，一個 45W 的 LTPoE++ PSE 可以為 35W 和 45W 的 PD 供電。
