A 至D 轉換器的保真度測試
圖 6：AP-2722 分析儀測得的振蕩器 THD + N ≈ -105dB，大約 5.8ppm
圖 7：AP-2722 頻譜輸出顯示三次諧波的峰值為 -112.5dB，≈ 2.4ppm
A 至 D 測試
A 至 D 測試通過其輸入放大器將振蕩器輸出發送至 A 至 D。此項測試測量了由輸入放大器或 A 至 D 組合所產生的失真分量。A 至 D 輸出由計算機來檢查，計算機將以定量的方式把頻譜誤差分量指示在圖 8 的顯示界面中3。該顯示界面包含了時域信息 (其示出了集中于轉換器工作范圍內的偏置正弦波)、一個富里葉變換 (指示了頻譜誤差分量) 和詳細的表列讀數。被測試的 LTC®2379 18 位 A 至 D / LT6350 放大器組合產生了 -111dB (約 2.8ppm) 的二次諧波失真，而較高頻率的諧波則遠低于該水平。這表明 A 至 D 及其輸入放大器處于正確的運作狀態和規格范圍之內。要想實現振蕩器與放大器或 A 至 D之間的諧波消除，則必需測試多個放大器或 A 至 D 樣本以增加測量的置信度4。
圖 8：圖 1 所示測試系統的部分顯示包括時域信息、富里葉頻譜曲線圖以及詳細的表列讀數 (針對由 LT6350 放大器驅動的 LTC2379 18 位 A 至 D)
注 1：這有點類似于使食物通過絞肉機來制作濃湯。
注 2：在或接近設備性能限制的條件下進行的失真測量充滿了令人不快的驚訝。請參見《LTC 應用指南 43》 “橋式電路” (Bridge Circuit) 附錄 D “了解失真測量”(Understanding Distortion Measurements)，作者是 Audio Precision 公司的 Bruce Hofer。
注 3：凌力爾特提供了測試所必需的輸入放大器 至 A 至 D 轉換器、計算機數據采集和時鐘電路板。軟件代碼可登錄 www.linear.com.cn 網站下載。詳情請見附錄 A “用于A 至 D 保真度測試的工具”。
注 4：相關注釋請仔細研究正文部分中的“驗證振蕩器失真”和腳注 2。
附錄 A
用于 A 至 D 保真度測試的工具
可提供用于實施正文所述之 A 至 D 測試的電路板。表 1 列出了電路板功能及其產品型號。另外，計算機軟件 PScopeTM 也可從凌力爾特獲取或訪問 www.linear.com.cn 網站下載。

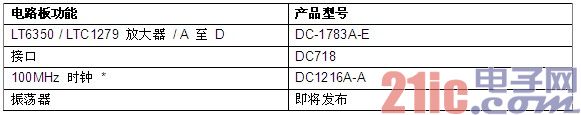

表 1
* 可以使用任何能夠驅動 50Ω 負載的穩定、低相位噪聲 3.3V 時鐘。
