基帶設計考慮因素
在圖5所示的這些條件下，噪聲指數定義為輸入信噪比除以輸出信噪比。噪聲指數為
F=(4kTRin+ea2)/4kTRin (11)
通過公式（11）用噪聲指數表示ea。
(12)
當電源阻抗不等于輸入阻抗時，有效噪聲指數將改變。那么，一般而言，有效噪聲指數等于：
Feff=(4kTRs+ea2)/4kTRs (13)
RF方法──噪聲
這里，當級聯的電源、負載和端口阻抗再次全都是相同的真實值(Ro)時，可以用簡單的公式來級聯組件。如果電源噪聲功率是kT，那么公式（14）適用。
Nout=FGpkT
Nout(dBm)=F(dB)+Gp(dB)+kT(dBm) (14)
圖6是一個例子。電源噪聲功率是3.98×10-21W/Hz或-174dBm/Hz。放大器的功率增益是14dB，其噪聲指數是6dB。提供給負載的噪聲功率等于-154dBm/Hz。

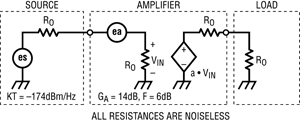

圖6 50Ω放大器舉例
RF方法的不足
這里，如果網絡阻抗變得不等于Ro，那么這種方法會產生不準確的結果。圖7顯示了具不同端口阻抗值的同一個例子。

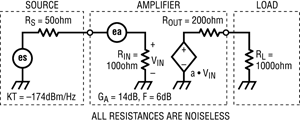

圖7 通用放大器舉例
電源功率和放大器功率增益沒變。不過，提供給負載的實際噪聲功率與-154dBm/Hz相去甚遠。用公式(10)計算負載處的噪聲功率。
Nout=-157.0dBm/Hz
這不到用公式(14)算出的噪聲功率的一半。原因是，終端電阻相互不再全都相等。換句話說，放大器的有效噪聲指數不是6dB。
Feff=8.65dB
注意，提供給負載的噪聲功率可以用有效功率增益和噪聲指數準確計算。為了進行這個計算，首先計算提供給網絡輸入的噪聲功率。
Nin=-174.5dBm/Hz
加上這個有效功率增益和有效噪聲指數。
Nout=-174.5dBm/Hz+8.9dB +
8.65dB
=-157.0dBm/Hz
分貝數相加的方法現在有效，因為使用的是有效功率增益和噪聲指數。有效值與在50Ω測量系統中規定的值是不同的。
總結
用于計算電壓、功率和噪聲的傳統RF方法對級聯的50Ω放大器、濾波器和類似器件很管用。但是涉及例如高速運算放大器和模數轉換器時，這些方法會產生完全不準確得結果。在這些情況下，必須使用真正的2端口分析方法，如本文建議的方法。
