LT3050 能有效地將天線電源與12V電源線上的噪聲或者來自某個中間降壓型穩壓器的噪聲隔離開來 (見圖4)。單個電容器提供了基準軟起動和噪聲旁路功能，從而實現了一個可編程啟動時間和超低噪聲操作。

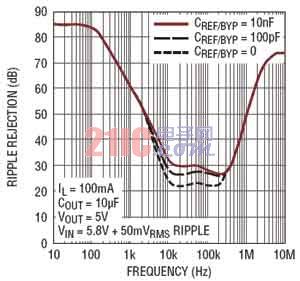

圖4 LT3050 紋波抑制

通過允許用戶設定低至最大負載之110%的電流限值而不影響正常操作期間的負載調節性能，一個精準的可編程電流限值提供了額外的保護作用。此外，憑借后備式電流限制、電流限制折返，以及具遲滯的堅固型熱停機功能的組合，當存在來自一個50V輸入電源的輸出短路時，IC不會受損。輸出可以被拉至超出輸入50V，而流入輸入端的電流極小且不會損壞IC。

診斷功能
LT3050可向汽車的控制系統提供診斷信息。如果檢測到開路或短路情況、或者IC進入熱停機模式，則一個能夠吸收100μA電流的集電極開路故障指示器將確定其電平。LT3050還具有一個集成電流監視器，該電流監視器通過IMON引腳提供約為輸出電流1/100 的電流，以在天線系統監視和保護中使用（見圖5）。只需在IMON和GND之間連接一個電阻器，便可產生一個與輸出電流成比例的參考于地的電壓。

圖5  LT3050 方框圖

可編程短路檢測和電流限值在IMAX引腳上提供，而且該限值一旦設定，則其在整個電壓和溫度范圍內的波動幅度將小于5%。IMAX引腳是一個特別設計的電流反射鏡器件的集電極，可提供大約為輸出電流1/200的電流。該引腳同時也是精準限流放大器的輸入端。在 IMAX和GND之間連接一個電阻器(RI(MAX))，用于設定短路檢測和可編程電流限制門限。限流放大器電路執行兩項功能。第一項功能是：如果IMAX引腳電壓達到600mV，則它將確定集電極開路/FAULT引腳邏輯電平。第二項功能是：它將調節輸出驅動電流以使 IMAX引腳電壓不超過600mV，從而將輸出電流限制為0.6V·200/RI(MAX)。

可編程開路檢測門限在IMIN引腳上提供。IMIN引腳是一個特別設計的電流反射鏡器件的集電極，可提供大約為輸出電流1/200 的電流。該引腳同時也是參考于600mV內部基準的開路檢測比較器的輸入端。在IMIN和GND之間連接一個電阻器，用于設定開路檢測門限。如果IMIN引腳電壓降至600mV以下，則比較器將發生跳變且/FAULT引腳電平被確定。該比較器采用了少量遲滯以防止發生/FAULT引腳干擾。

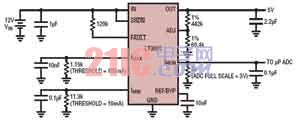

圖6示出了一種典型的LT3050應用電路配置——用作一個有源天線電源。為直觀起見，電流限值、開路故障門限值、輸出電壓等是任意選擇的。在本例中，由11.3kΩ的IMIN電阻器將開路檢測門限設定為10mA。

1.15kΩ的IMAX電阻器將短路故障門限和電流限值設定為100mA(需要采用一個10nF的IMAX電容器，以實現限流放大器的穩定性)。當輸出電流等于100mA時，3kΩ的IMON電阻器將提供一個3V全標度信號。10nF的REF/BYP電容器實現5.5ms的軟起動時間和低噪聲操作。

圖6  LT3050有源天線電源電路

結論
由于汽車信息娛樂組件變得越來越復雜，有源天線系統的數目也有所增加。這些有源天線系統中的敏感電路需要針對嚴酷汽車環境的保護與隔離功能和診斷反饋以報告天線狀態。

憑借諸如可編程電流限值、軟起動、開路檢測、輸出電流監視器和集電極開路故障信號等特點，LT3050有源天線電源和診斷線性穩壓器解決了有源天線設計難題。LT3050還具有一個寬輸入電壓范圍、低靜態電流、大帶寬范圍內的低輸出噪聲、高輸出電壓準確度、低壓差電壓以及承受輸入和輸出電壓反轉的能力。
