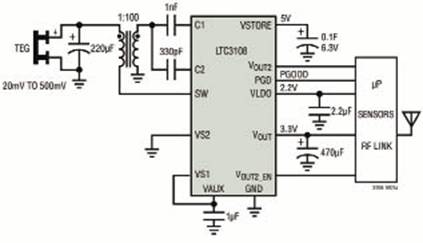

圖2 LTC3108用于無線遠端傳感器應用,該應用由熱電發生器供電(Peltier Cell)

LTC3108用一個耗盡型 N 溝道 MOSFET 開關形成升壓型諧振振蕩器，該振蕩器使用一個外部升壓型變壓器和一個小型耦合電容器。這允許該器件將低至 20mV 的輸入電壓升高到足夠高，以提供多個穩定輸出電壓，以給其它電路供電。振蕩頻率主要由變壓器次級繞組的電感和 LTC3108 的輸入電容決定，一般在 20kHz至200kHz的范圍內。

就低至 20mV 的輸入電壓而言，推薦約為 1:100 的初-次級匝數比。就更高的輸入電壓而言，可以采用較低的匝數比，因?yàn)檫@將提供更大的輸出功率。這些變壓器是標準的組件，可以非常方便地從磁性組件供應商那里得到。凌力爾特公司的復合耗盡型 N 溝道 MOSFET 是 20mV 工作得以實現的關鍵因素。

如圖 3 所示，LTC3108 采用一種“系統級”方法來解決一個復雜問題。它可以轉換低壓源，并管理多個輸出之間的能量。

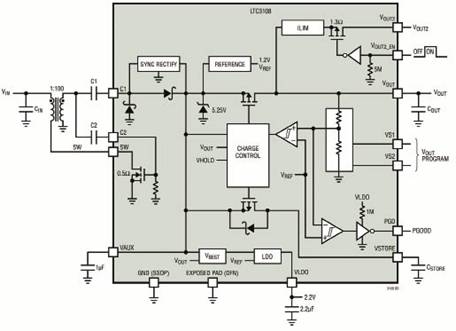

圖3 LTC3108 方框圖

利用一個外部充電泵電容器 (從次級繞組到引腳 C1) 和 LTC3108 內置的整流器來升高變壓器次級繞組上產生的 AC 電壓并對其整流。整流器電路將電流饋送進 VAUX 引腳，向外部 VAUX 電容器提供電荷，然后向其它輸出。

內部 2.2V LDO 可以支持一個低功率處理器或其它低功率 IC。該 LDO 由VAUX 或 VOUT中電壓值更高的一個供電。這使它能夠在 VAUX一充電至 2.3V 時就工作，同時VOUT存儲電容器仍然在充電。倘若 LDO輸出出現階躍負載， VAUX降至低于VOUT，電流就可以來自主 VOUT電容器。LDO輸出可以提供高達 3mA 的電流。

VOUT上的主輸出電壓靠 VAUX 電源充電，是用戶可編程的，可用電壓選擇引腳 VS1 和 VS2 編程設定為 4 個穩定電壓之一。4 個固定輸出電壓是：用于超級電容器的 2.35V、用于標準電容器和 RF 或傳感器電路的 3.3V、用于鋰離子電池終止的 4.1V以及用于更高能量存儲和主系統軌以給無線發送器或傳感器供電的 5V，從而無須多兆歐外部電阻器。結果，LTC3108 不需要特殊的電路板涂層以最大限度地減少泄漏，而分立式設計不僅需要特殊的電路板涂層，還需要電阻值非常大的電阻器。

第二個輸出 VOUT2可以由主微處理器利用 VOUT2_EN引腳接通或斷開。啟動工作后，VOUT2 通過一個 P 溝道 MOSFET 開關連接到 VOUT。這個輸出可以用來給外部電路供電，如沒有低功率休眠或停機功能的傳感器或放大器。這種應用的一個例子是，給建筑物自動調溫器內檢測電路組成部分的 MOSFET 供電，使其接通和斷開。

VSTORE 電容器的值也許非常大 (數千微法甚至數法拉)，以在失去輸入電源時提供延遲。一旦加電完成，主、備份和開關輸出就都可用了。如果輸入電源出故障，那么仍可繼續運行，這時靠 VSTORE 電容器運行。在 VOUT 達到穩定狀態以后，VSTORE 輸出可以用來給一個大的存儲電容器或可再充電電池充電。一旦 VOUT 達到穩定狀態，那么就允許 VSTORE 輸出充電至高達 VAUX 電壓，該電壓箝位在 5.3V。VSTORE 上的存儲組件不僅可在失去輸入源時用來給系統供電，而且還可在輸入源能量不充足時用來補充 VOUT、VOUT2 和 LDO 輸出需要的電流。
