利用多節電池監視器 IC 盡量地延長可再充電電池組的循環壽命
如果允許任何一節或幾節電池過度放電，那么可再充電電池組的性能就會過早地發生劣化。當電池組變至完全放電狀態時，最弱的那一節或幾節電池的 ILOAD•RINTERNAL 電壓降將會超過內部 VCELL 化學電勢，而且電池端子電壓將變至負值 (相對于標準電壓)。在這種情況下，不可逆的化學過程將開始，從而改變起初提供電池的電荷存儲能力的內部材料特性，因此該節電池隨后的充電周期將不會保持原始內能。此外，一旦某節電池被損壞，則它在后續使用過程中遭受極性反轉的可能性較大，進而導致問題的惡化并急速縮短電池組的有效循環壽命。
當采用基于鎳的電池化學組成時，一組串接電池的過度放電不一定會造成某種安全危害，但是，早在用戶察覺到性能的任何顯著下降之前時常會發生一節或多節電池遭受極性反轉的現象。到那個時候再來修復電池組就太遲了。當采用能量存儲密度更高的鋰電池化學組成時，作為一項針對過熱或火情的安全措施，極性反轉是必須加以防止的。于是，對于確保長久的電池組壽命 (以及使用鋰電池時的安全性) 來說，監視各節電池的電壓是絕對必要的。
不妨考慮使用 LTC6801，這是一款專為應對上述特定問題而開發的集成解決方案。LTC6801 能夠檢測多達 12 個串接電池組電池的過壓 (OV) 和欠壓 (UV) 情況，并利用可級聯的互連線來處理擴展的器件鏈，所有這些均無需借助任何的微處理器支持。
LTC6801 的特點
操作模式和可編程門限電平通過引腳搭接來設定�？商峁� 9 種 UV 設定值 (從 0.77V 至 2.88V) 和 9 種 OV 設定值 (從 3.7V 至 4.5V)。監視的電池?cái)?shù)目可設定在 4 至 12 之間，而采樣速率可設定為 3 種不同的速度之一，旨在優化功耗與檢測時間之間的關系。另外還提供了 3 種不同的遲滯設定值，以適應報警恢復功能電路的運轉狀態。
為了支持串接電池的擴展配置，故障信令通過在一個“堆疊”器件鏈中進行電流隔離差分時鐘信號的雙向傳遞來發送，因而對施加在電池組上的負載噪聲提供了出色的免疫力。器件鏈中任何檢測到故障的器件都將中斷其輸出時鐘信號，于是，整個器件鏈中的任何故障指示均將傳播至堆棧中的“末端”器件。時鐘信號由一個專用 IC (例如：LTC6906) 或一個主控微處理器 (如果需要使用一個的話) 在堆棧的末端產生，并在情況正常時完整地通過器件鏈進行循環。
在許多應用中，LTC6801 都被用作諸如 LTC6802 等更加精細復雜的采集系統的一個備用監視器 (例如：在混合動力汽車中)。不過，它也非常適合用作面向較低成本產品 (比如：便攜式工具和后備電源) 的獨立型解決方案。由于 LTC6801 直接從它所監視的電池獲取其工作電源，因此每個器件的可用電池電壓范圍因電池的化學組成而改變，旨在提供運行該器件所需的電壓 —— 從大約 10V 至高達 50V 以上。該電壓范圍支持將 4~12 節鋰離子電池或 8~12 節鎳電池堆疊成組來使用。如圖 1 所示，采用 LTC6801 來監視一個鎳電池組 (含 8 節鎳電池) 并保護其免遭過度放電式的不當使用是非常簡單的。請注意，盡管只有一個欠壓報警和鎳電池化學組成有關，但由于存在 OV 情況，因此在充電操作期間仍將對電池組供電連續性故障進行檢測。

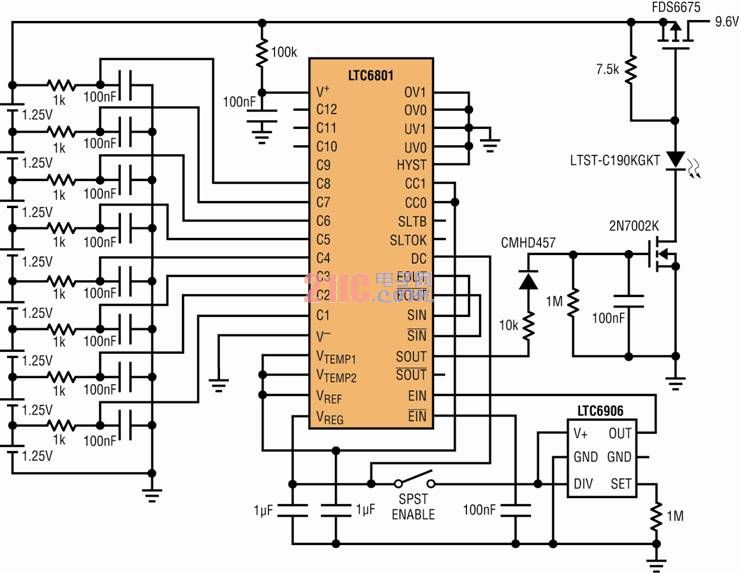

圖 1
避免電池反向
在基于鎳的傳統多節電池的電池組中，電池反向是一種主要的損壞機理，而且實際上早在其他明顯的電荷耗盡癥狀出現之前就有可能發生。
